12वी/24वी औद्योगिक नियंत्रण बोर्डों के लिए 50वी एक्स7आर एमएलसीसी चयन गाइड

50V X7R MLCC कैपेसिटर का उपयोग आमतौर पर वोल्टेज मार्जिन, कम ESR और उच्च-आवृत्ति फ़िल्टरिंग प्रदर्शन के लिए 12V और 24V नियंत्रण बोर्डों पर किया जाता है।एक 50V सिरेमिक कैपेसिटर शोर वाले औद्योगिक रेल पर व्युत्पन्न हेडरूम में सुधार कर सकता है, लेकिन पैकेज का आकार, कैपेसिटेंस मान, डीसी पूर्वाग्रह और क्षणिक स्थितियां अभी भी वास्तविक फ़िल्टरिंग परिणामों को प्रभावित करती हैं।यह आलेख बताता है कि 0.1µF, 1µF, और 10µF भाग कहाँ फिट होते हैं, और औद्योगिक पावर फ़िल्टरिंग और डिकॉउलिंग डिज़ाइन के लिए उपयुक्त 50V X7R MLCC कैसे चुनें।

कैटलॉग

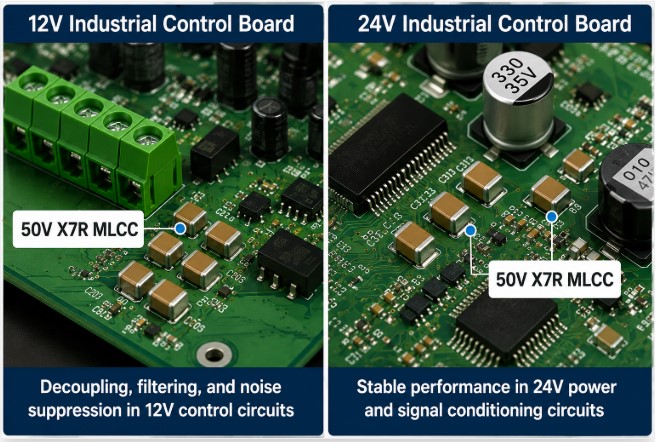

चित्र 1. 12V और 24V नियंत्रण बोर्ड में 50V X7R MLCC कैपेसिटर

12V और 24V औद्योगिक नियंत्रण बोर्डों में 50V X7R MLCC कैपेसिटर का व्यापक रूप से उपयोग क्यों किया जाता है?

50V X7R MLCC कैपेसिटर को अक्सर 12V और 24V औद्योगिक नियंत्रण बोर्डों के लिए चुना जाता है क्योंकि उच्च वोल्टेज रेटिंग रिपल, लोड परिवर्तन और शॉर्ट स्विचिंग स्पाइक्स के लिए मार्जिन छोड़ देती है जिसे कम-रेटेड कैपेसिटर अच्छी तरह से सहन नहीं कर सकते हैं।औद्योगिक नियंत्रण बोर्डों को रिले स्विचिंग शोर, मोटर चालक क्षणिक, डीसी-डीसी कनवर्टर तरंग और कैबिनेट तापमान परिवर्तन का सामना करना पड़ सकता है, इसलिए संधारित्र को वोल्टेज और तापमान स्थितियों में प्रयोग करने योग्य कैपेसिटेंस रखना चाहिए।X7R डाइइलेक्ट्रिक विस्तृत तापमान रेंज में अच्छी कैपेसिटेंस स्थिरता प्रदान करता है, जबकि MLCC संरचना कम ESR और उत्कृष्ट उच्च-आवृत्ति फ़िल्टरिंग प्रदर्शन प्रदान करती है।यह 50V X7R MLCC को IC बाईपासिंग, स्थानीय रेल स्थिरीकरण, DC-DC कनवर्टर फ़िल्टरिंग और 12V या 24V औद्योगिक रेल पर शोर में कमी के लिए उपयुक्त बनाता है।

24V नियंत्रण बोर्ड पर, 25V MLCC रिपल, स्विचिंग स्पाइक्स, या आपूर्ति क्षणकों के लिए बहुत कम मार्जिन छोड़ सकता है।50V X7R MLCC अधिक वोल्टेज हेडरूम देता है, हालाँकि DC पूर्वाग्रह के तहत प्रभावी कैपेसिटेंस की अभी भी जाँच करने की आवश्यकता है।

सामान्य 12V और 24V अनुप्रयोग 50V X7R MLCC कैपेसिटर के लिए उपयुक्त

पावर फ़िल्टरिंग में 0.1µF, 1µF और 10µF कैपेसिटर की भूमिका को समझना

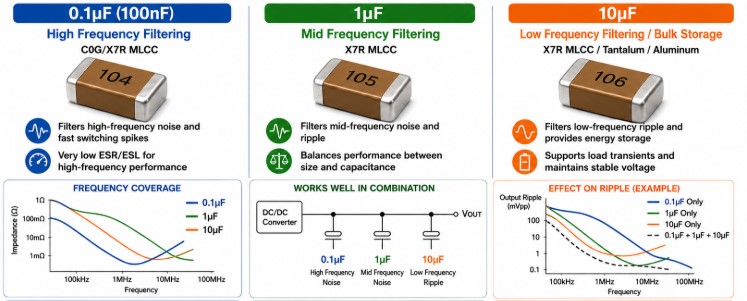

चित्र 2. पावर फ़िल्टरिंग में 0.1µF, 1µF और 10µF कैपेसिटर की भूमिकाएँ

विभिन्न कैपेसिटेंस मान बिजली आपूर्ति में विभिन्न आवृत्ति रेंज को लक्षित करते हैं।एकाधिक कैपेसिटर का एक साथ उपयोग करने से अधिक प्रभावी फ़िल्टरिंग नेटवर्क बनता है जो बिजली स्थिरता में सुधार करता है और शोर को कम करता है।

कई औद्योगिक नियंत्रण बोर्डों में, 0.1µF, 1µF और 10µF कैपेसिटर का एक साथ उपयोग किया जाता है क्योंकि प्रत्येक मान एक अलग फ़िल्टरिंग कार्य का समर्थन करता है।0.1μF 50V X7R कैपेसिटर को आमतौर पर उच्च-आवृत्ति डिकॉउलिंग के लिए IC पावर पिन के करीब रखा जाता है।1μF 50V X7R कैपेसिटर सेंसर, प्रोसेसर और संचार आईसी के लिए स्थानीय रेल स्थिरीकरण प्रदान करता है।10µF 50V X7R कैपेसिटर बल्क फ़िल्टरिंग, DC-DC इनपुट/आउटपुट रेल और क्षणिक लोड समर्थन के लिए अधिक उपयुक्त है।यह संयोजन संवेदनशील इलेक्ट्रॉनिक सर्किट के लिए स्वच्छ और स्थिर शक्ति बनाए रखने में मदद करता है।

औद्योगिक नियंत्रण बोर्ड की विश्वसनीयता के लिए वोल्टेज व्युत्पन्न क्यों आवश्यक है?

एमएलसीसी चयन में वोल्टेज व्युत्पन्न का अर्थ है सर्किट के सामान्य ऑपरेटिंग वोल्टेज से अधिक वोल्टेज रेटिंग वाले कैपेसिटर का उपयोग करना।12V और 24V औद्योगिक नियंत्रण बोर्डों में, यह मार्जिन विद्युत तनाव को कम करने, डीसी पूर्वाग्रह के तहत कैपेसिटेंस प्रतिधारण में सुधार करने और तरंग या स्विचिंग ट्रांजिएंट के लिए अधिक हेडरूम प्रदान करने में मदद करता है।यह ढांकता हुआ पर विद्युत तनाव को भी कम करता है और निरंतर संचालन के दौरान संधारित्र को अधिक उपयोगी क्षमता बनाए रखने में मदद करता है।

12V रेल फ़िल्टरिंग के लिए एक X7R कैपेसिटर को अक्सर तरंग, लोड परिवर्तन और डीसी पूर्वाग्रह प्रभावों को संभालने के लिए 12V से ऊपर रेट किया जाता है।24V रेल अनुप्रयोगों के लिए एक X7R कैपेसिटर को आमतौर पर अधिक वोल्टेज हेडरूम की आवश्यकता होती है क्योंकि 25V भाग ट्रांसिएंट के तहत सीमित मार्जिन छोड़ सकते हैं।

उदाहरण के लिए, 50V X7R MLCC का उपयोग अक्सर 12V या 24V रेल पर किया जाता है क्योंकि यह कम-रेटेड भागों की तुलना में अधिक वोल्टेज मार्जिन प्रदान करता है।यह मार्जिन डीसी पूर्वाग्रह से संबंधित कैपेसिटेंस हानि को कम करने और वास्तविक परिचालन स्थितियों के तहत फ़िल्टरिंग स्थिरता में सुधार करने में मदद कर सकता है।हालाँकि, सर्ज सुरक्षा के लिए अभी भी टीवीएस डायोड, आरसी स्नबर्स, एमओवी या अन्य समर्पित सुरक्षा घटकों की आवश्यकता हो सकती है।

X7R बनाम X5R डाइलेक्ट्रिक्स: तापमान स्थिरता और प्रदर्शन की तुलना

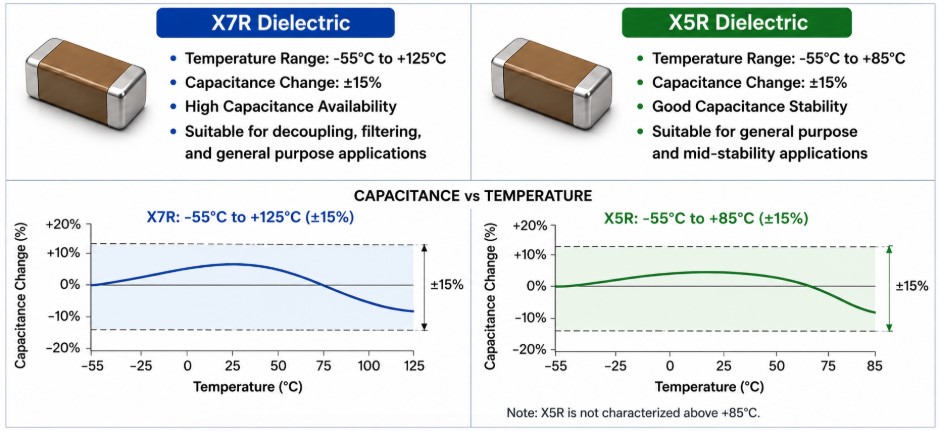

चित्र 3. X7R बनाम X5R डाइलेक्ट्रिक्स: तापमान स्थिरता

X7R और X5R MLCC कैपेसिटर में उपयोग की जाने वाली सबसे आम ढांकता हुआ सामग्रियों में से हैं।दोनों कॉम्पैक्ट पैकेज में उच्च कैपेसिटेंस प्रदान करते हैं, जो उन्हें पावर फ़िल्टरिंग और डिकॉउलिंग अनुप्रयोगों के लिए उपयुक्त बनाते हैं।हालाँकि, उनका मुख्य अंतर तापमान प्रदर्शन में निहित है।X7R कैपेसिटर को तापमान पर ±15% कैपेसिटेंस परिवर्तन के साथ -55°C से +125°C ऑपरेशन के लिए रेट किया गया है, जो उन्हें व्यापक तापमान भिन्नता के संपर्क में आने वाले नियंत्रण बोर्डों के लिए X5R से बेहतर अनुकूल बनाता है।X5R कैपेसिटर, उच्च कैपेसिटेंस घनत्व प्रदान करने में सक्षम होते हुए भी, आम तौर पर कम मांग वाले तापमान आवश्यकताओं वाले अनुप्रयोगों के लिए होते हैं।

एमएलसीसी पैकेज आकार तुलना: 0402, 0603, 0805, 1206, और 1210

एमएलसीसी पैकेज का आकार डीसी पूर्वाग्रह के तहत पीसीबी क्षेत्र, असेंबली कठिनाई, उपलब्ध कैपेसिटेंस, वोल्टेज रेटिंग और प्रभावी कैपेसिटेंस को प्रभावित करता है।0402 और 0603 जैसे छोटे पैकेज बोर्ड की जगह बचाते हैं और घने लेआउट के लिए उपयोगी होते हैं।1206 और 1210 जैसे बड़े पैकेज आमतौर पर अधिक सिरेमिक वॉल्यूम, उच्च उपलब्ध कैपेसिटेंस और ऑपरेटिंग वोल्टेज के तहत बेहतर कैपेसिटेंस रिटेंशन प्रदान करते हैं।

0402 (1005 मीट्रिक)

0402 कैपेसिटर स्थान-बाधित डिज़ाइनों के लिए आदर्श हैं जहां पीसीबी क्षेत्र सीमित है।इनका उपयोग आम तौर पर एकीकृत सर्किट के पास उच्च-आवृत्ति डिकॉउलिंग के लिए किया जाता है।हालाँकि, उनका छोटा भौतिक आकार उपलब्ध अधिकतम कैपेसिटेंस को सीमित करता है और उन्हें डीसी पूर्वाग्रह के तहत कैपेसिटेंस हानि के प्रति अधिक संवेदनशील बनाता है।

0603 (1608 मीट्रिक)

0603 पैकेज कॉम्पैक्ट आकार और विद्युत प्रदर्शन के बीच संतुलन प्रदान करते हैं।इनका व्यापक रूप से औद्योगिक नियंत्रण बोर्डों, संचार मॉड्यूल और एम्बेडेड सिस्टम में सामान्य-उद्देश्य डिकॉउलिंग और फ़िल्टरिंग के लिए उपयोग किया जाता है।

0805 (2012 मीट्रिक)

0805 पैकेज 1μF और कुछ उच्च-मूल्य वाले 50V X7R भागों के लिए उपयोगी हैं जहां डिजाइनरों को 0402 या 0603 की तुलना में अधिक प्रभावी कैपेसिटेंस की आवश्यकता होती है जो आमतौर पर प्रदान कर सकते हैं।इन्हें अक्सर स्थानीय पावर फ़िल्टरिंग और वोल्टेज स्थिरीकरण अनुप्रयोगों के लिए चुना जाता है जहां अतिरिक्त कैपेसिटेंस की आवश्यकता होती है।

1206 (3216 मीट्रिक)

1206 पैकेज बड़े कैपेसिटेंस मान और उच्च वोल्टेज रेटिंग का समर्थन करते हैं, जो उन्हें बल्क डिकॉउलिंग और बिजली आपूर्ति फ़िल्टरिंग के लिए उपयुक्त बनाता है।उनकी बड़ी इलेक्ट्रोड संरचना प्रभावी कैपेसिटेंस पर डीसी पूर्वाग्रह के प्रभाव को कम करने में भी मदद करती है।

1210 (3225 मीट्रिक)

1210 कैपेसिटर का उपयोग अक्सर तब किया जाता है जब उच्च कैपेसिटेंस और बेहतर कैपेसिटेंस प्रतिधारण प्राथमिकताएं होती हैं।वे बड़ी ढांकता हुआ मात्रा को समायोजित कर सकते हैं, जिससे ऑपरेटिंग वोल्टेज स्थितियों के तहत अधिक उपयोगी क्षमता बनाए रखने में मदद मिलती है।ये पैकेज आमतौर पर डीसी-डीसी कनवर्टर आउटपुट और औद्योगिक पावर प्रबंधन सर्किट में पाए जाते हैं।

सही पैकेज आकार का चयन करना

एमएलसीसी पैकेज चुनते समय, डिजाइनरों को पीसीबी स्थान, आवश्यक कैपेसिटेंस, ऑपरेटिंग वोल्टेज और डीसी पूर्वाग्रह प्रदर्शन को संतुलित करना होगा।छोटे पैकेज घने लेआउट के लिए फायदेमंद होते हैं, जबकि बड़े पैकेज आमतौर पर बिजली फ़िल्टरिंग अनुप्रयोगों की मांग में उच्च प्रभावी कैपेसिटेंस और अधिक स्थिरता प्रदान करते हैं।

औद्योगिक पावर फ़िल्टरिंग के लिए 50V X7R MLCC कैपेसिटर कैसे चुनें

सर्किट में कैपेसिटर कहां बैठता है, इसकी पहचान करके एमएलसीसी चयन शुरू करें: आईसी पावर पिन, स्थानीय रेल, डीसी-डीसी इनपुट, डीसी-डीसी आउटपुट, रिले ड्राइवर क्षेत्र, या 12 वी/24 वी फील्ड-फेसिंग रेल।एक 0.1µF संधारित्र, एक 1µF संधारित्र, और एक 10µF संधारित्र समान 50V X7R रेटिंग साझा कर सकते हैं, लेकिन उनका उपयोग विभिन्न फ़िल्टरिंग कार्यों के लिए किया जाता है।

चरण 1. रेल वोल्टेज को परिभाषित करें

12V और 24V औद्योगिक बोर्डों के लिए, 50V MLCC उपयोगी वोल्टेज मार्जिन प्रदान करते हैं।24V रेल्स पर, रिपल, स्विचिंग ट्रांजिएंट्स, सर्ज एक्सपोज़र और व्युत्पन्न आवश्यकताओं की जाँच करें।एमएलसीसी फ़िल्टरिंग का समर्थन करते हैं, लेकिन सर्ज सुरक्षा के लिए अभी भी टीवीएस डायोड, स्नबर्स, एमओवी या अन्य सुरक्षा भागों की आवश्यकता हो सकती है।

चरण 2. सर्किट स्थिति के अनुसार धारिता चुनें

पावर पिन के पास उच्च-आवृत्ति आईसी डिकॉउलिंग के लिए 0.1µF MLCC का उपयोग करें।प्रोसेसर, सेंसर और संचार आईसी के पास स्थानीय रेल स्थिरीकरण के लिए 1µF MLCC का उपयोग करें।बल्क फ़िल्टरिंग, डीसी-डीसी इनपुट/आउटपुट रेल और क्षणिक लोड समर्थन के लिए 10µF MLCC का उपयोग करें।

चरण 3. पीसीबी स्पेस और डीसी पूर्वाग्रह प्रदर्शन के आधार पर पैकेज चुनें

0402 और 0603 पैकेज कॉम्पैक्ट लेआउट में 0.1μF डिकॉउलिंग के लिए उपयुक्त हैं।0805 1μF स्थानीय फ़िल्टरिंग के लिए बेहतर है।10µF 50V MLCC के लिए, 1206 और 1210 पैकेज आमतौर पर DC पूर्वाग्रह के तहत बेहतर प्रभावी कैपेसिटेंस प्रदान करते हैं।

चरण 4. योग्यता और परिचालन स्थितियों की जाँच करें

अंतिम चयन से पहले, तापमान सीमा, सहनशीलता, मोटाई, डीसी पूर्वाग्रह व्यवहार, तरंग वर्तमान, पीसीबी प्लेसमेंट और यांत्रिक तनाव की जांच करें।ऑटोमोटिव अनुप्रयोगों के लिए, आवश्यक योग्यता सत्यापित करें, जैसे कि लागू होने पर AEC-Q200।

निम्नलिखित भाग संख्याएँ उदाहरण हैं और इन्हें नवीनतम डेटाशीट के विरुद्ध सत्यापित किया जाना चाहिए।

भाग संख्या	मुख्य विशिष्टताएँ	सर्वोत्तम उपयोग	चयन नोट्स
C1005X7R1H104K050BB C1005X7R1H104K050BB TDK Corporation CAP CER 0.1UF 50V X7R 0402 In Stock: 7600 pcs	0.1μF, 50वी, एक्स7आर, ±10%, 0402	सघन आईसी डिकॉउलिंग	सर्वोत्तम एमसीयू, सेंसर, या लॉजिक आईसी पावर पिन के पास तंग पीसीबी लेआउट के लिए।
C1608X7R1H104K080AA C1608X7R1H104K080AA TDK Corporation CAP CER 0.1UF 50V X7R 0603 In Stock: 18050 pcs	0.1μF, 50वी, एक्स7आर, ±10%, 0603	सामान्य पावर रेल बाईपासिंग	अच्छा औद्योगिक बोर्डों के लिए आकार, विश्वसनीयता और असेंबली हैंडलिंग का संतुलन।
CL10B104KB8NNNC CL10B104KB8NNNC Samsung Electro-Mechanics CAP CER 0.1UF 50V X7R 0603 In Stock: 6047254 pcs	0.1μF, 50वी, एक्स7आर, ±10%, 0603	शोर दमन और स्थानीय विघटन	उपयुक्त औद्योगिक और एम्बेडेड अनुप्रयोगों में उच्च आवृत्ति फ़िल्टरिंग के लिए।
GRM188R71H104KA93 GRM188R71H104KA93 MURATA In Stock: 3241345 pcs	0.1μF, 50वी, एक्स7आर, ±10%, 0603	डिजिटल आईसी और पावर रेल डिकॉउलिंग	खैर पावर रेल पर स्थिर बाईपासिंग और शोर में कमी के लिए उपयुक्त।
C2012X7R1H105K125AB C2012X7R1H105K125AB TDK Corporation CAP CER 1UF 50V X7R 0805 In Stock: 275643 pcs	1μF, 50वी, एक्स7आर, ±10%, 0805	स्थानीय शक्ति स्थिरीकरण	प्रदान करता है संवेदनशील सर्किट के लिए अतिरिक्त ऊर्जा भंडारण और मध्य-आवृत्ति फ़िल्टरिंग।
CL31B106KBHNNNE CL31B106KBHNNNE Samsung Electro-Mechanics America, Inc. CAP CER 10UF 50V X7R 1206 In Stock: 425424 pcs	10μF, 50वी, एक्स7आर, ±10%, 1206	थोक 12V/24V रेल पर फ़िल्टरिंग	आदर्श बिजली आपूर्ति इनपुट/आउटपुट फ़िल्टरिंग और क्षणिक लोड समर्थन के लिए।
CL32B106KBJNNNE CL32B106KBJNNNE Samsung Electro-Mechanics CAP CER 10UF 50V X7R 1210 In Stock: 447004 pcs	10μF, 50वी, एक्स7आर, ±10%, 1210	उच्च-क्षमता पावर फ़िल्टरिंग	बड़ा पैकेज प्रभावी कैपेसिटेंस प्रतिधारण और पावर स्थिरता में सुधार करने में मदद करता है।
