FF300R12ME4 अवलोकन

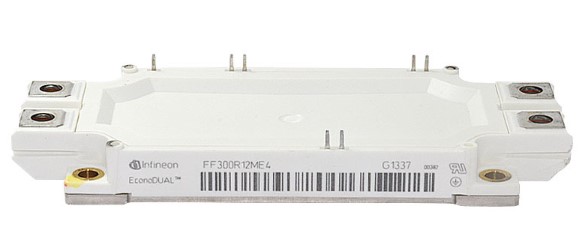

FF300R12ME4 FF300R12ME4 Infineon FF300R12ME4 INFINEON MODULE In Stock: 510 pcs Infineon के Econodual ™ 3 परिवार से एक उच्च-प्रदर्शन IGBT मॉड्यूल है।ट्रेंच/फील्डस्टॉप IGBT4 तकनीक और एक एकीकृत एमिटर-नियंत्रित डायोड के साथ डिज़ाइन किया गया, यह कुशल स्विचिंग, कम नुकसान और विश्वसनीय प्रदर्शन सुनिश्चित करता है।1200 वी वोल्टेज रेटिंग और 300 ए के निरंतर कलेक्टर वर्तमान के साथ, यह मॉड्यूल मोटर ड्राइव, यूपीएस सिस्टम, नवीकरणीय ऊर्जा कन्वर्टर्स और औद्योगिक इनवर्टर जैसे अनुप्रयोगों की मांग को संभालने के लिए बनाया गया है।

यह दोहरी IGBT मॉड्यूल समानांतर ऑपरेशन का समर्थन करता है, जिससे यह बड़े पावर सिस्टम के लिए अत्यधिक स्केलेबल हो जाता है।इसका कॉम्पैक्ट 17 मिमी प्रोफ़ाइल उत्कृष्ट थर्मल प्रदर्शन को बनाए रखते हुए डिजाइन में लचीलापन प्रदान करता है, जो तापमान की निगरानी के लिए एक एकीकृत एनटीसी द्वारा समर्थित है।मजबूत विद्युत रेटिंग, मजबूत थर्मल क्षमता और सिद्ध स्थायित्व को मिलाकर, FF300R12ME4 मध्यम से उच्च बिजली रूपांतरण आवश्यकताओं के लिए एक विश्वसनीय विकल्प के रूप में बाहर खड़ा है।

यदि आप FF300R12ME4 खरीदने में रुचि रखते हैं, तो मूल्य निर्धारण और उपलब्धता के लिए हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।

FF300R12ME4 निर्माता

FF300R12ME4 FF300R12ME4 Infineon FF300R12ME4 INFINEON MODULE In Stock: 510 pcs द्वारा बनाया गया है इंफीनन टेक्नोलॉजीज एजी एक प्रमुख जर्मन एकीकृत डिवाइस निर्माता (IDM) पावर सेमीकंडक्टर्स, माइक्रोकंट्रोलर, सेंसर और सुरक्षा समाधानों में विशेषज्ञता वाला।यह 1999 में सीमेंस के सेमीकंडक्टर डिवीजन से एक स्पिन-ऑफ के बाद स्थापित किया गया था और यूरोप के सबसे बड़े चिपमेकरों में से एक में विकसित हुआ है।Neubiberg (म्यूनिख के पास) में मुख्यालय, Infineon विश्व स्तर पर 15 से अधिक विनिर्माण स्थलों और 71 R & D स्थानों के साथ एशिया, यूरोप और अमेरिका में संचालित होता है।कंपनी को ऑटोमोटिव, ग्रीन इंडस्ट्रियल पावर, पावर एंड सेंसर सिस्टम और कनेक्टेड सिक्योर सिस्टम सहित प्रमुख व्यावसायिक खंडों में आयोजित किया जाता है।

FF300R12ME4 वैकल्पिक उत्पाद

FF300R12MS4G FF300R12MS4G IGBT Module IGBT Modules In Stock: 5078 pcs

FF300R12ME3ENG FF300R12ME3ENG IGBT IGBT Modules In Stock: 3611 pcs

Ff300r12kt3-e

FF300R12KT4 FF300R12KT4 INFINEON IGBT Modules In Stock: 427 pcs

FF300R12ME4 सर्किट आरेख

यह सर्किट आरेख एक IGBT मॉड्यूल की आंतरिक संरचना का प्रतिनिधित्व करता है जिसमें एकीकृत फ्रीव्हीलिंग डायोड और तापमान संवेदन के साथ एकीकृत है। अधिकार अनुभाग एक आधा-ब्रिज कॉन्फ़िगरेशन दिखाता है: दो IGBTS (स्विच प्रतीकों द्वारा दर्शाया गया) के बीच श्रृंखला में जुड़े हुए हैं मुख्य टर्मिनल (पिन 1-3 और 7–9), उनके उत्सर्जकों के साथ एक साथ बंधे मिडपॉइंट (पिन 8 और 10/11)।प्रत्येक IGBT में रिवर्स वर्तमान प्रवाह की अनुमति देने के लिए एक एंटी-समानांतर डायोड होता है, जो इन्वर्टर और मोटर ड्राइव अनुप्रयोगों में आवश्यक है।बाएं खंड एक तापमान सेंसर (एनटीसी थर्मिस्टर) को पिन 5 और 6 से जुड़ा हुआ दिखाता है, जिसका उपयोग मॉड्यूल तापमान की निगरानी करने और ओवरहीटिंग के खिलाफ सुरक्षा प्रदान करने के लिए किया जाता है।IGBT को नियंत्रित करने के लिए गेट ड्राइव कनेक्शन पर दिखाए गए हैं पिन 2 (निचला स्विच गेट) और 4 (ऊपरी स्विच गेट)।

FF300R12ME4 सुविधाएँ

•कलेक्टर -एमिटर वोल्टेज -मध्यम से उच्च-वोल्टेज पावर रूपांतरण प्रणालियों के लिए डिज़ाइन किया गया।

•कलेक्टर करंट - औद्योगिक अनुप्रयोगों की मांग के लिए उच्च निरंतर वर्तमान हैंडलिंग।

•सर्ज करंट -लघु अवधि की वर्तमान चोटियों के दौरान अधिभार क्षमता प्रदान करता है।

•कम वी_{सीई (सत)} - इन्वर्टर और मोटर ड्राइव सिस्टम में समग्र दक्षता में सुधार करते हुए, चालन नुकसान को कम करता है।

•अधिकतम जंक्शन तापमान- ऊंचा थर्मल स्थितियों के तहत 150 ° C विश्वसनीय संचालन का समर्थन करता है।

• फील्ड-स्टॉप ट्रेंच प्रौद्योगिकी - दक्षता बढ़ाता है और उच्च आवृत्ति पर स्विचिंग हानि को कम करता है।

• उच्च शक्ति घनत्व - कॉम्पैक्ट मॉड्यूल डिजाइन उत्कृष्ट थर्मल प्रदर्शन और पावर हैंडलिंग प्रदान करता है।

•Econodual ™ मॉड्यूल प्रारूप - मानकीकृत पैकेज आसान बढ़ते और प्रभावी गर्मी अपव्यय सुनिश्चित करता है।

• मजबूत डिजाइन -औद्योगिक वातावरण में यांत्रिक स्थिरता और दीर्घकालिक विश्वसनीयता के लिए अनुकूलित।

FF300R12ME4 अनुप्रयोग

• मोटर ड्राइव और इनवर्टर - औद्योगिक स्वचालन और रोबोटिक्स में एसी मोटर नियंत्रण के लिए कुशल स्विचिंग।

•निर्बाध बिजली की आपूर्ति (यूपीएस) -बैकअप ऊर्जा प्रणालियों के लिए विश्वसनीय उच्च-शक्ति रूपांतरण प्रदान करता है।

•वेल्डिंग उपकरण -औद्योगिक वेल्डिंग और प्लाज्मा कटिंग अनुप्रयोगों के लिए मजबूत उच्च-वर्तमान हैंडलिंग प्रदान करता है।

• सौर इनवर्टर -ग्रिड-टाई और ऑफ-ग्रिड अनुप्रयोगों के लिए एसी में फोटोवोल्टिक पैनलों से डीसी को परिवर्तित करता है।

•पवन टरबाइन कन्वर्टर्स - उच्च दक्षता के साथ स्थिर एसी आउटपुट का उत्पादन करने के लिए चर पवन इनपुट का प्रबंधन करता है।

•रेल ड्राइव - इलेक्ट्रिक और हाइब्रिड ट्रेनों में प्रणोदन और सहायक प्रणालियों का समर्थन करता है।

•इलेक्ट्रिक वाहन -ड्राइव सिस्टम और फास्ट-चार्जिंग इन्फ्रास्ट्रक्चर के लिए कुशल डीसी-एसी रूपांतरण को सक्षम करता है।

• HVAC सिस्टम और पंप -बड़े पैमाने पर हीटिंग, कूलिंग और द्रव प्रणालियों में उच्च-शक्ति मोटर्स को नियंत्रित करता है।

• औद्योगिक स्वचालन उपस्कर - रोबोटिक्स, फैक्ट्री ऑटोमेशन और प्रोसेस कंट्रोल में पावर कन्वर्टर्स।

FF300R12ME4 अधिकतम रेटेड मान

FF300R12ME4 पैकेज रूपरेखा

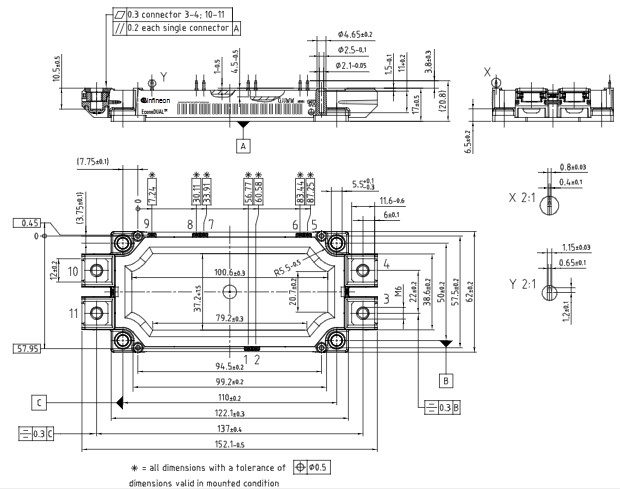

यह पैकेज आरेख एक Infineon IGBT मॉड्यूल (इकोडुअल प्रकार) के विस्तृत यांत्रिक आयामों को दर्शाता है।मॉड्यूल की समग्र लंबाई के बारे में है 152.1 मिमीकी एक शरीर की चौड़ाई के साथ 62.0 मिमी और की ऊंचाई 17.0 मिमी पिन को छोड़कर।बढ़ते छेद केंद्रों को फैलाया जाता है 122.2 मिमी इसके अलावा लंबाई और 94.5 मिमी चौड़ाई के पार, शिकंजा के साथ स्थिर स्थापना सुनिश्चित करने के लिए डिज़ाइन किया गया।पिन लेआउट में दोहरी पावर टर्मिनल और गेट/कंट्रोल पिन शामिल हैं, पिन चौड़ाई के साथ 0.8 मिमी से 1.15 मिमी और लंबाई के आसपास 5.5 मिमी से 7.5 मिमी, सुरक्षित सोल्डरिंग या कनेक्टर फिट प्रदान करना।एमिटर और कलेक्टर टर्मिनलों के बीच केंद्रीय रिक्ति है 79.2 मिमी, के बारे में सहायक कनेक्टर्स के बीच अतिरिक्त रिक्ति के साथ 6.0 मिमी।विधानसभा में सटीकता बनाए रखने के लिए सहिष्णुता प्रदान की जाती है (± 0.1 मिमी से ± 0.5 मिमी)।

FF300R12ME4 मुद्दे और समाधान

• स्विचिंग लॉस: उच्च आवृत्तियों पर कम दक्षता, गेट ड्राइवरों को अनुकूलित करके और स्विचिंग गति को समायोजित करके हल किया गया।

• थर्मल तनाव: भारी भार के तहत जोखिम को ओवरहीट करना, कुशल हीटसिंक, लिक्विड कूलिंग, या बेसप्लेट माउंटिंग का उपयोग करके हल किया गया।

• परजीवी प्रलोभन: वोल्टेज ओवरशूट फास्ट स्विचिंग के दौरान, पीसीबी आवारा इंडक्शन को कम करके और बसबार डिजाइन को अनुकूलित करके हल किया गया।

• उच्च लागत: कम-रेटेड मॉड्यूल की तुलना में महंगा, अनुकूलित विकल्प या मॉड्यूलर समानांतर डिजाइनों का चयन करके हल किया गया।

• वृद्धावस्था और विश्वसनीयता: थर्मल साइकिलिंग के तहत गिरावट, उचित व्युत्पन्न और आवधिक निवारक रखरखाव द्वारा हल किया गया।

• जटिल द्वार ड्राइविंग: सुरक्षित संचालन के लिए सटीक नियंत्रण की आवश्यकता है, सुरक्षा सुविधाओं के साथ उन्नत गेट ड्राइवर आईसी का उपयोग करके हल किया गया है।

• सीमित स्विचिंग आवृत्ति: अल्ट्रा-फास्ट कन्वर्टर्स के लिए आदर्श नहीं है, हाइब्रिड डिजाइनों में SIC MOSFETs के साथ संयोजन द्वारा हल किया गया है।

• स्थापना चुनौतियां: बड़े पैकेज एकीकरण को जटिल कर सकते हैं, सावधान यांत्रिक योजना और सही टोक़ माउंटिंग द्वारा हल किए गए।

FF300R12ME4 फायदे और नुकसान

लाभ

•उच्च वोल्टेज क्षमता: औद्योगिक बिजली रूपांतरण, नवीकरणीय ऊर्जा और कर्षण प्रणालियों की मांग के लिए उपयुक्त।

•उच्च वर्तमान रेटिंग : विश्वसनीयता के साथ भारी भार की स्थिति और क्षणिक स्पाइक्स को संभालता है।

•उत्कृष्ट थर्मल प्रदर्शन: Econodual ™ 3 पैकेज कुशल गर्मी अपव्यय और कॉम्पैक्ट शक्ति घनत्व प्रदान करता है।

•सममित डिजाइन: स्थिर इन्वर्टर ऑपरेशन के लिए आधे-आधे-ब्रिज में संतुलित वर्तमान साझाकरण सुनिश्चित करता है।

•उच्च संचालन तापमान: कठोर औद्योगिक और परिवहन वातावरण में मजबूत प्रदर्शन को सक्षम करता है।

• चालक संगतता: कुशल स्विचिंग और कम बिजली के नुकसान के लिए आधुनिक गेट ड्राइवरों के साथ काम करता है।

नुकसान

•स्विचिंग लॉस: IGBTS उच्च आवृत्तियों पर नुकसान उत्पन्न करता है, अल्ट्रा-फास्ट स्विचिंग प्रदर्शन को सीमित करता है।

•थर्मल प्रबंधन की जरूरत है: ओवरहीटिंग को रोकने के लिए प्रभावी हीटसिंकिंग या तरल कूलिंग की आवश्यकता होती है।

•उच्च लागत: कम-रेटेड या सरल पावर सेमीकंडक्टर उपकरणों की तुलना में अधिक महंगा।

•लेआउट संवेदनशीलता: गरीब पीसीबी या बसबार डिजाइन परजीवी इंडक्शन और वोल्टेज ओवरशूट का कारण बन सकता है।

•वृद्धावस्था और विश्वसनीयता कारक: थर्मल साइकिलिंग के तहत दीर्घकालिक उपयोग मॉड्यूल जीवनकाल को प्रभावित कर सकता है।

FF300R12ME4 VS FF300R12KT4 तुलना

विशेषता	FF300R12ME4 FF300R12ME4 Infineon FF300R12ME4 INFINEON MODULE In Stock: 510 pcs	FF300R12KT4 FF300R12KT4 INFINEON IGBT Modules In Stock: 427 pcs
मॉड्यूल परिवार / श्रृंखला	Econodual ™ 3 मॉड्यूल	तेजी से 62 मिमी सी-सीरीज़ मॉड्यूल खाई
वोल्टेज वर्ग	1200 वी	1200 वी
निरंतर वर्तमान रेटिंग	300 ए	300 ए
सर्ज / पीक करंट	600 ए (दोहरावदार शिखर)	600 ए (दोहरावदार शिखर)
संतृप्ति वोल्टेज	(विशिष्ट) मॉड्यूल के कारण कम डिज़ाइन	~ 1.75 वी (नाममात्र) और ऊपर तक ~ 2.15 वी ऊंचे तापमान पर
थर्मल मेट्रिक्स	बेसप्लेट के लिए अनुकूलित मॉड्यूल इकोनोडुअल फॉर्मेट में कूलिंग	निर्दिष्ट थर्मल है प्रतिरोधों
स्विचिंग / गतिशील व्यवहार	अपेक्षित कुशल स्विचिंग के रूप में इकोडुअल फॉर्मेट में IGBT4 तकनीक	निर्दिष्ट गतिशील पैरामीटर: टर्न-ऑन, टर्न-ऑफ देरी, ऊर्जा हानि, कैपेसिटेंस
मॉड्यूल पदचिह्न / पैकेज शैली	इकोडुअल 3 फॉर्म, सोल्डर-पिन बढ़ते शैली	62 मिमी सी-सीरीज़ मॉड्यूल शैली, डाटशीट में पेंच-टर्मिनल स्टाइल माउंटिंग

निष्कर्ष

FF300R12ME4 FF300R12ME4 Infineon FF300R12ME4 INFINEON MODULE In Stock: 510 pcs भारी-शुल्क पावर सिस्टम के लिए एक विश्वसनीय विकल्प है।यह उच्च प्रदर्शन, लंबा जीवन देता है, और कई उद्योगों में अच्छी तरह से काम करता है।भले ही इसे अच्छे कूलिंग और सावधान सेटअप की आवश्यकता हो, लेकिन यह शक्ति और दक्षता में बड़े लाभ प्रदान करता है।
