LM35 तापमान सेंसर गाइड: कार्य सिद्धांत, वायरिंग और उपयोग

LM35 तापमान सेंसर एक सटीक एनालॉग सेंसर है जिसका उपयोग इलेक्ट्रॉनिक, एम्बेडेड और माइक्रोकंट्रोलर-आधारित सिस्टम में सटीक तापमान माप के लिए किया जाता है।यह एक रैखिक वोल्टेज आउटपुट, सरल तीन-पिन वायरिंग और फ़ैक्टरी-कैलिब्रेटेड सेल्सियस रीडिंग प्रदान करता है, जिससे उन सर्किटों में उपयोग करना आसान हो जाता है जिन्हें विश्वसनीय तापमान निगरानी की आवश्यकता होती है।यह आलेख LM35 के कार्य सिद्धांत, पिनआउट, वायरिंग सेटअप, मुख्य विशिष्टताओं, अन्य तापमान सेंसरों के साथ तुलना, समस्या निवारण युक्तियाँ और वास्तविक इलेक्ट्रॉनिक सिस्टम अनुप्रयोगों के बारे में बताता है।

कैटलॉग

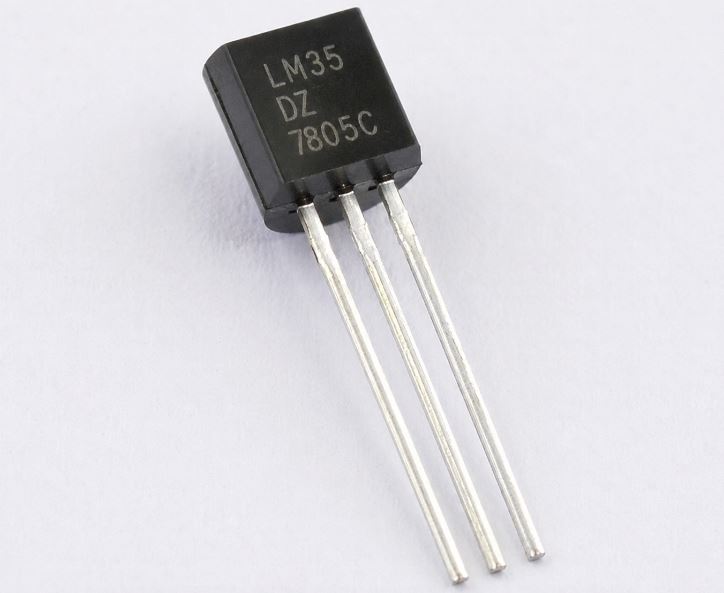

चित्र 1: LM35 तापमान सेंसर

LM35 तापमान सेंसर क्या है?

LM35 तापमान सेंसर एक सटीक एनालॉग तापमान सेंसर है जिसका उपयोग इलेक्ट्रॉनिक और एम्बेडेड सिस्टम में तापमान मापने के लिए किया जाता है।यह अपने सरल डिज़ाइन, सटीक तापमान माप और सर्किट में आसान एकीकरण के लिए व्यापक रूप से जाना जाता है, जो इसे शुरुआती, छात्रों, इंजीनियरों और शौकीनों के बीच लोकप्रिय बनाता है।कुछ तापमान सेंसरों के विपरीत, जिन्हें जटिल अंशांकन की आवश्यकता होती है, LM35 को फ़ैक्टरी डिग्री सेल्सियस में कैलिब्रेट किया जाता है, जो इलेक्ट्रॉनिक सर्किट डिज़ाइन को सरल बनाने में मदद करता है।इसका कॉम्पैक्ट आकार, कम लागत और विश्वसनीय प्रदर्शन एलएम35 सेंसर को शैक्षिक परियोजनाओं, प्रोटोटाइप विकास और सामान्य इलेक्ट्रॉनिक तापमान संवेदन अनुप्रयोगों के लिए एक आम पसंद बनाता है।

LM35 तापमान सेंसर कैसे काम करता है

LM35 तापमान सेंसर आसपास के तापमान परिवर्तन को आनुपातिक एनालॉग वोल्टेज आउटपुट में परिवर्तित करके काम करता है।जैसे-जैसे तापमान बढ़ता है, LM35 का आउटपुट वोल्टेज भी रैखिक रूप से बढ़ता है, जिससे इलेक्ट्रॉनिक सर्किट और माइक्रोकंट्रोलर के लिए तापमान माप सरल और सटीक हो जाता है।LM35 एनालॉग तापमान सेंसर की प्रमुख विशेषताओं में से एक इसका कैलिब्रेटेड आउटपुट स्केल 10mV प्रति डिग्री सेल्सियस है।तापमान और वोल्टेज के बीच इस रैखिक संबंध के कारण, LM35 जटिल अंशांकन सर्किट की आवश्यकता के बिना आसान तापमान गणना की अनुमति देता है।

तापमान	आउटपुट वोल्टेज
25°से	250mV
50°से	500mV
100°C	1V

LM35 IC तापमान सेंसर के अंदर, सटीक अर्धचालक घटक लगातार तापमान भिन्नता का पता लगाते हैं और उन्हें स्थिर विद्युत संकेतों में परिवर्तित करते हैं।उत्पन्न एनालॉग वोल्टेज को फिर आउटपुट पिन के माध्यम से Arduino बोर्ड, ADC सर्किट और तापमान निगरानी के लिए एम्बेडेड सिस्टम जैसे उपकरणों में भेजा जाता है।चूंकि LM35 बहुत कम बिजली की खपत करता है, यह न्यूनतम स्व-हीटिंग उत्पन्न करता है, जो निरंतर संचालन के दौरान सटीक तापमान रीडिंग बनाए रखने में मदद करता है।इसका सरल एनालॉग आउटपुट, स्थिर प्रदर्शन और सीधी सिग्नल प्रोसेसिंग LM35 को इलेक्ट्रॉनिक और एम्बेडेड सिस्टम डिज़ाइन में सबसे व्यापक रूप से उपयोग किए जाने वाले तापमान सेंसर में से एक बनाती है।

LM35 पिनआउट, पिन कॉन्फ़िगरेशन और बेसिक वायरिंग

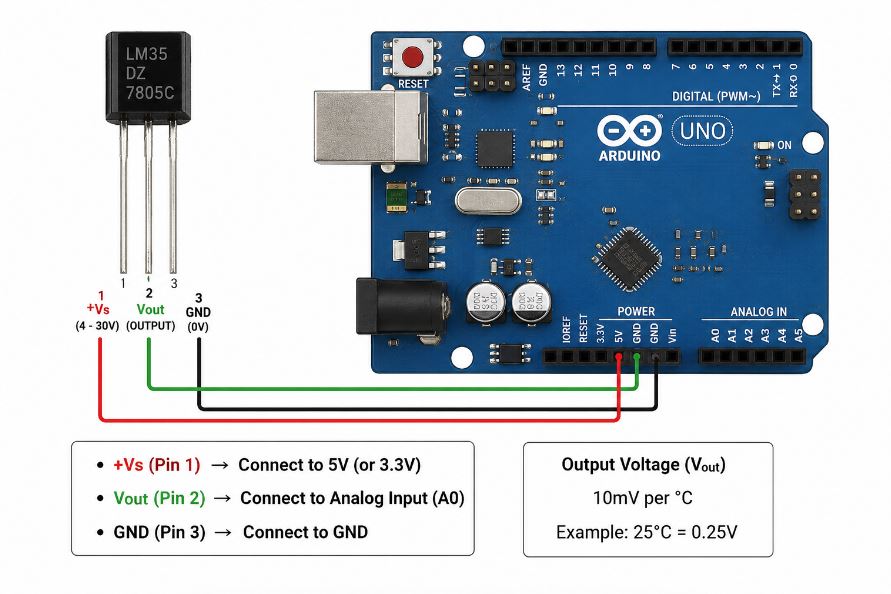

चित्र 2: LM35 तापमान सेंसर की मूल वायरिंग

LM35 तापमान सेंसर पावर इनपुट, एनालॉग आउटपुट और ग्राउंड कनेक्शन के लिए एक सरल तीन-पिन कॉन्फ़िगरेशन का उपयोग करता है।अधिकांश LM35 सेंसर TO-92 ट्रांजिस्टर-शैली पैकेज में उपलब्ध हैं, जो आमतौर पर इलेक्ट्रॉनिक सर्किट और प्रोटोटाइप बोर्ड में उपयोग किया जाता है।जब LM35 पैकेज का सपाट भाग आगे की ओर होता है और पिन नीचे की ओर होते हैं, तो बायां पिन आपूर्ति वोल्टेज (VCC) होता है, मध्य पिन एनालॉग आउटपुट (VOUT) होता है, और दायां पिन ग्राउंड (GND) होता है। VCC पिन आमतौर पर सर्किट डिजाइन के आधार पर 4V और 30V के बीच संचालित होता है। VOUT पिन एनालॉग वोल्टेज सिग्नल का उत्पादन करता है जो प्रतिनिधित्व करता है मापा तापमान, जबकि जीएनडी पिन विद्युत पूरा करता है सर्किट ग्राउंड से कनेक्शन.

पिन	समारोह	विवरण
वी.सी.सी	विद्युत आपूर्ति	आपूर्ति सेंसर को ऑपरेटिंग वोल्टेज
वाउट	एनालॉग आउटपुट	आउटपुट वोल्टेज तापमान के समानुपाती होता है
जी.एन.डी	ज़मीन	को पूरा करता है सर्किट ग्राउंड कनेक्शन

LM35 की मुख्य विशेषताएं और विशिष्टताएँ

पैरामीटर	मूल्य
सेंसर प्रकार	अनुरूप तापमान सेंसर
आउटपुट स्केल	10mV/°C
परिचालन वोल्टेज	4V–30V
तापमान रेंज	-55°C से 150°से
सटीकता	±0.5°C विशिष्ट
आउटपुट प्रकार	अनुरूप वोल्टेज
अंशांकन	फ़ैक्टरी डिग्री सेल्सियस में कैलिब्रेटेड
पैकेज प्रकार	TO-92, टीओ-220, एसओआईसी

LM35 तापमान सेंसर इलेक्ट्रॉनिक सिस्टम में सटीक और स्थिर तापमान माप के लिए डिज़ाइन किया गया है।इसका फ़ैक्टरी-कैलिब्रेटेड सेल्सियस आउटपुट तापमान सेंसिंग सर्किट को सरल बनाने में मदद करता है क्योंकि अतिरिक्त अंशांकन घटक आमतौर पर अनावश्यक होते हैं।सेंसर एक विस्तृत ऑपरेटिंग वोल्टेज रेंज और कम बिजली की खपत का भी समर्थन करता है, जो इसे एम्बेडेड सिस्टम, एनालॉग मॉनिटरिंग सर्किट और माइक्रोकंट्रोलर-आधारित अनुप्रयोगों के लिए उपयुक्त बनाता है।

LM35 बनाम अन्य तापमान सेंसर

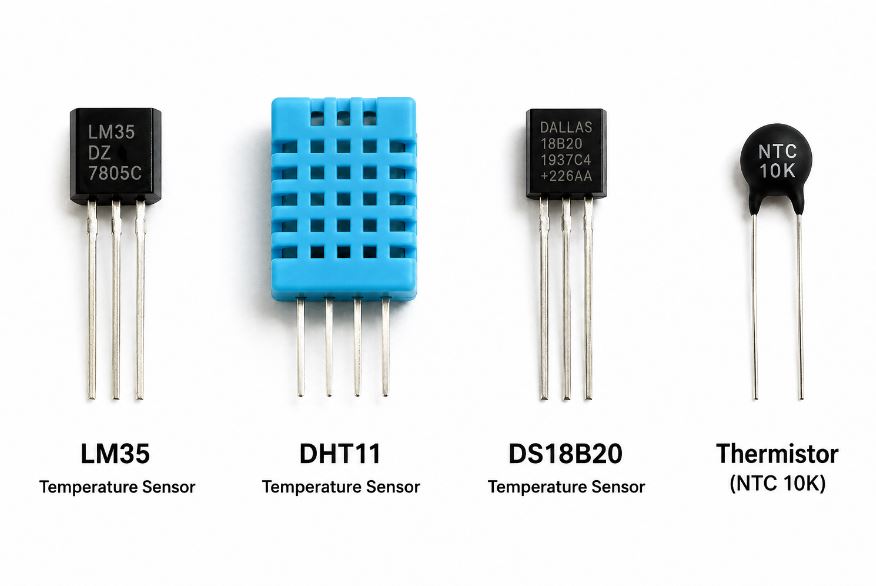

चित्र 3: LM35 बनाम अन्य तापमान सेंसर

विशेषता	एलएम35	DHT11	DS18B20	थर्मिस्टर
सेंसर प्रकार	अनुरूप तापमान सेंसर	डिजिटल तापमान एवं आर्द्रता सेंसर	डिजिटल तापमान सेंसर	प्रतिरोधी तापमान सेंसर
आउटपुट प्रकार	अनुरूप वोल्टेज	डिजिटल संकेत	डिजिटल संकेत	प्रतिरोध परिवर्तन
सटीकता	अच्छा	मध्यम	ऊँचा	मध्यम से ऊँचा
तापमान रेंज	-55°C से 150°से	0°C से 50°C	-55°C से 125°C	पर निर्भर करता है प्रकार
की आसानी इंटरफ़ेसिंग	बहुत आसान	आसान	आसान	आवश्यकता है अतिरिक्त सर्किट
अंशांकन आवश्यकता	फ़ैक्टरी कैलिब्रेटेड	फ़ैक्टरी कैलिब्रेटेड	फ़ैक्टरी कैलिब्रेटेड	अक्सर अंशांकन की आवश्यकता है
शोर प्रतिरक्षा	मध्यम	बेहतर	ऊँचा	मध्यम
लंबी केबल समर्थन	सीमित	बेहतर	बहुत बढ़िया	मध्यम
अतिरिक्त विशेषताएं	सरल रैखिक आउटपुट	उपाय आर्द्रता	एकाधिक सेंसर समर्थन	कम लागत
सर्वोत्तम उपयोग मामले	अनुरूप सर्किट, एंबेडेड सिस्टम	मौसम निगरानी	परिशुद्धता डिजिटल निगरानी	कम लागत तापमान का पता लगाना

सामान्य LM35 समस्या निवारण युक्तियाँ

LM35 तापमान सेंसर सर्किट कभी-कभी अस्थिर रीडिंग, गलत आउटपुट मान या वायरिंग से संबंधित समस्याओं का अनुभव कर सकते हैं।अधिकांश समस्याएं अनुचित कनेक्शन, विद्युत शोर, या गलत एडीसी गणना के कारण होती हैं।निम्न समस्या निवारण तालिका सामान्य LM35 समस्याओं और व्यावहारिक समाधानों को सूचीबद्ध करती है।

समस्या	संभव कारण	समस्या निवारण युक्ति
कोई आउटपुट नहीं वोल्टेज	गलत वायरिंग या क्षतिग्रस्त सेंसर	की जाँच करें LM35 पिनआउट करें और VCC, GND और आउटपुट कनेक्शन को ठीक से सत्यापित करें
अस्थिर तापमान रीडिंग	विद्युत शोर या ढीला कनेक्शन	लघु का प्रयोग करें तार, ग्राउंडिंग में सुधार, और एक बायपास कैपेसिटर जोड़ें
गलत तापमान मान	गलत एडीसी गणना या संदर्भ वोल्टेज	सत्यापित करें एनालॉग-टू-डिजिटल रूपांतरण सूत्र और संदर्भ वोल्टेज सेटिंग्स
लगातार 0°C पढ़ना	आउटपुट पिन ठीक से कनेक्ट नहीं है	की जाँच करें एनालॉग इनपुट कनेक्शन और ब्रेडबोर्ड वायरिंग
तापमान बहुत अधिक पढ़ना	गलत बिजली की आपूर्ति या सेंसर प्लेसमेंट	एक अस्तबल का प्रयोग करें शक्ति स्रोत और सेंसर को गर्मी पैदा करने वाले घटकों के पास रखने से बचें
उतार-चढ़ाव वाला एनालॉग आउटपुट	ख़राब शक्ति छानना	एक छोटा जोड़ें सिग्नल शोर को कम करने के लिए वीसीसी और जीएनडी के बीच संधारित्र
सेंसर ज़्यादा गरम होना	अत्यधिक आपूर्ति वोल्टेज या गलत कनेक्शन	सुनिश्चित करें ऑपरेटिंग वोल्टेज LM35 अनुशंसित सीमा के भीतर रहता है
यादृच्छिक तापमान परिवर्तन	कमजोर ब्रेडबोर्ड संपर्क या हस्तक्षेप	सभी को सुरक्षित करें जंपर तारों और हाई-करंट सर्किट के पास सेंसर तारों को चलाने से बचें

वास्तविक इलेक्ट्रॉनिक सिस्टम में LM35 अनुप्रयोग

एचवीएसी, कूलिंग और थर्मल प्रोटेक्शन सिस्टम

• एयर कंडीशनिंग सिस्टम - LM35 स्वचालित शीतलन नियंत्रण के लिए कमरे के तापमान की निगरानी करने में मदद करता है।

• स्मार्ट थर्मोस्टेट - सेंसर इनडोर स्थितियों को स्थिर बनाए रखने के लिए परिवेश के तापमान को मापता है।

• स्वचालित पंखा नियंत्रक - जब तापमान बहुत अधिक हो जाता है तो LM35 कूलिंग पंखे सक्रिय कर देता है।

• कंप्यूटर थर्मल सुरक्षा - तापमान निगरानी सर्किट सीपीयू और बिजली आपूर्ति में ओवरहीटिंग को रोकने में मदद करते हैं।

• बैटरी शीतलन प्रणाली - सेंसर रिचार्जेबल बैटरी सर्किट में कूलिंग को नियंत्रित करने में मदद करता है।

औद्योगिक और विद्युत प्रबंधन अनुप्रयोग

• मोटर सुरक्षा प्रणालियाँ - LM35 इलेक्ट्रिक मोटर और मशीनरी में ओवरहीटिंग का पता लगाता है।

• ट्रांसफार्मर की निगरानी - औद्योगिक सर्किट ट्रांसफार्मर के तापमान को ट्रैक करने के लिए LM35 सेंसर का उपयोग करते हैं।

• फैक्टरी स्वचालन उपकरण - सेंसर औद्योगिक प्रणालियों में वास्तविक समय में थर्मल निगरानी प्रदान करता है।

• बैटरी चार्जिंग सर्किट - LM35 सेंसर चार्जिंग चक्र के दौरान ओवरहीटिंग का पता लगाने में मदद करते हैं।

• यूपीएस और इन्वर्टर सिस्टम - LM35 तापमान संवेदन बैकअप पावर सिस्टम में थर्मल सुरक्षा में सुधार करता है।

Arduino, एंबेडेड और शैक्षिक परियोजनाएँ

• डिजिटल थर्मामीटर परियोजनाएँ - LM35 का उपयोग आमतौर पर वास्तविक समय तापमान डिस्प्ले सर्किट के लिए किया जाता है।

• IoT निगरानी उपकरण - एंबेडेड सिस्टम पर्यावरणीय तापमान संवेदन के लिए LM35 सेंसर का उपयोग करते हैं।

• माइक्रोकंट्रोलर-आधारित सर्किट - सेंसर एम्बेडेड अनुप्रयोगों के लिए एनालॉग तापमान इनपुट प्रदान करता है।

• इलेक्ट्रॉनिक्स प्रशिक्षण किट - एनालॉग सेंसर इंटरफेसिंग सीखने के लिए LM35 का व्यापक रूप से उपयोग किया जाता है।

• इंजीनियरिंग प्रयोगशाला प्रयोग - छात्र तापमान संवेदन और एडीसी रूपांतरण का अध्ययन करने के लिए एलएम35 सर्किट का उपयोग करते हैं।

निष्कर्ष

LM35 तापमान सेंसर अपने रैखिक 10mV/°C आउटपुट, सरल VCC-VOUT-GND पिन कॉन्फ़िगरेशन, विस्तृत ऑपरेटिंग रेंज और फैक्ट्री कैलिब्रेशन के कारण एनालॉग तापमान सेंसिंग के लिए एक व्यावहारिक विकल्प बना हुआ है।इसकी बुनियादी वायरिंग आवश्यकताएं Arduino बोर्ड, ADC सर्किट और एम्बेडेड सिस्टम से जुड़ना आसान बनाती हैं, जबकि उचित ग्राउंडिंग, स्थिर बिजली आपूर्ति और शोर में कमी पढ़ने की सटीकता में सुधार करने में मदद करती है।DS18B20 और DHT11 जैसे डिजिटल सेंसर की तुलना में, LM35 सरल एनालॉग सर्किट, शैक्षिक परियोजनाओं, शीतलन नियंत्रण, HVAC निगरानी, ​​​​औद्योगिक सुरक्षा और बिजली प्रबंधन अनुप्रयोगों के लिए सबसे उपयुक्त है।
