विभेदक सिग्नलिंग क्या है?कार्य सिद्धांत, ईएमआई में कमी, और उपयोग

डिफरेंशियल सिग्नलिंग एक सिग्नल ट्रांसमिशन विधि है जिसका उपयोग शोर प्रतिरक्षा में सुधार, ईएमआई को कम करने और आधुनिक इलेक्ट्रॉनिक प्रणालियों में विश्वसनीय उच्च गति संचार बनाए रखने के लिए किया जाता है।जमीन पर संदर्भित एक सिग्नल लाइन के माध्यम से डेटा भेजने के बजाय, यह दो पूरक संकेतों का उपयोग करता है और उनके बीच वोल्टेज अंतर को मापता है।यह लेख बताता है कि डिफरेंशियल सिग्नलिंग कैसे काम करती है, कॉमन-मोड और डिफरेंशियल-मोड सिग्नल के बीच अंतर, यह सिंगल-एंडेड सिग्नलिंग से कैसे तुलना करता है, यह शोर और विद्युत चुम्बकीय हस्तक्षेप को कम क्यों करता है, और कैसे प्रतिबाधा, समाप्ति, पीसीबी रूटिंग और सिग्नल अखंडता वास्तविक दुनिया के प्रदर्शन को प्रभावित करती है।इसमें USB, ईथरनेट, RS-485, CAN बस, LVDS, HDMI, PCIe और SATA जैसे सामान्य अंतर सिग्नलिंग मानकों को भी शामिल किया गया है।

कैटलॉग

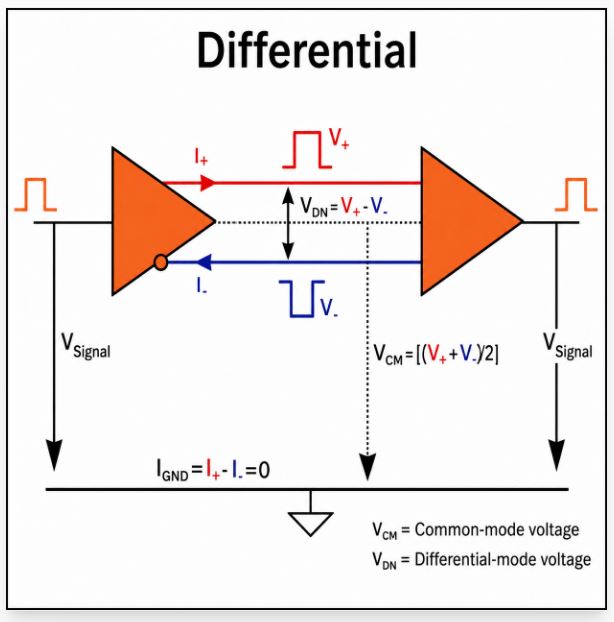

चित्र 1: विभेदक सिग्नलिंग

विभेदक सिग्नलिंग क्या है और यह कैसे काम करती है?

डिफरेंशियल सिग्नलिंग जमीन पर संदर्भित एकल सिग्नल के बजाय दो पूरक सिग्नल का उपयोग करके डेटा संचारित करने की एक विधि है।रिसीवर दो लाइनों के बीच वोल्टेज अंतर को मापता है, जिससे ट्रांसमिशन बाहरी गड़बड़ी के प्रति अधिक प्रतिरोधी हो जाता है।इसकी विश्वसनीयता के कारण, यूएसबी, ईथरनेट, एचडीएमआई, पीसीआईई, एसएटीए और कैन बस जैसे संचार मानकों में अंतर सिग्नलिंग का व्यापक रूप से उपयोग किया जाता है।

एक विभेदक युग्म समान लेकिन विपरीत संकेत देता है।जब एक रेखा सकारात्मक हो जाती है, तो दूसरी उसी मात्रा में नकारात्मक हो जाती है।रिसीवर प्रेषित डेटा की पहचान करने के लिए जोड़ी के बीच वोल्टेज अंतर का पता लगाता है।चूंकि अवांछित हस्तक्षेप आमतौर पर दोनों लाइनों को समान रूप से प्रभावित करता है, सिग्नल संसाधित होने से पहले अधिकांश गड़बड़ी रद्द हो जाती है।

यह सिग्नलिंग विधि विद्युत चुम्बकीय विकिरण को कम करने में भी मदद करती है।युग्म में धाराएँ विपरीत दिशाओं में प्रवाहित होती हैं, जिससे उनके विद्युत चुम्बकीय क्षेत्र का कुछ भाग एक दूसरे को रद्द कर देता है।यह ट्रांसमिशन गुणवत्ता में सुधार करता है और आधुनिक इलेक्ट्रॉनिक सिस्टम में तेज़ डेटा ट्रांसफर का समर्थन करता है।

सामान्य-मोड और विभेदक-मोड सिग्नल

विभेदक सिग्नलिंग प्रणालियों में, संकेतों का आमतौर पर विभेदक-मोड सिग्नल या सामान्य-मोड सिग्नल के रूप में विश्लेषण किया जाता है क्योंकि दोनों अलग-अलग तरीकों से सिग्नल अखंडता और संचार प्रदर्शन को प्रभावित करते हैं।हाई-स्पीड पीसीबी डिज़ाइन, ईथरनेट संचार, यूएसबी इंटरफेस, कैन बस सिस्टम और अन्य हाई-स्पीड इलेक्ट्रॉनिक सर्किट में जहां शोर प्रतिरक्षा महत्वपूर्ण है, इन दो सिग्नल प्रकारों के बीच अंतर को समझना महत्वपूर्ण है।

सिग्नल प्रकार	विवरण	मुख्य प्रभाव
विभेदक-मोड संकेत	दो विपरीत उपयोगी डेटा ले जाने वाले सिग्नल	सक्षम बनाता है विश्वसनीय डेटा ट्रांसमिशन
सामान्य-मोड संकेत	वही वोल्टेज दोनों कंडक्टरों पर दिखाई देता है	आमतौर पर अवांछित शोर का प्रतिनिधित्व करता है

डिफरेंशियल-मोड सिग्नल, डिफरेंशियल जोड़ी के माध्यम से प्रेषित वास्तविक डेटा सिग्नल है।जब एक सिग्नल लाइन में वोल्टेज बढ़ता है, तो दूसरी में भी उतनी ही मात्रा में कमी आती है।प्रेषित जानकारी को सटीक रूप से पुनर्प्राप्त करने के लिए रिसीवर जोड़ी के बीच वोल्टेज अंतर को मापता है।

एक सामान्य-मोड सिग्नल तब होता है जब दोनों कंडक्टर जमीन के सापेक्ष समान वोल्टेज परिवर्तन का अनुभव करते हैं।यह आमतौर पर विद्युत चुम्बकीय हस्तक्षेप, स्विचिंग शोर, या पास के सर्किट से युग्मन के कारण होता है।चूँकि दोनों लाइनों पर एक ही अवांछित संकेत दिखाई देता है, अंतर रिसीवर सामान्य-मोड शोर अस्वीकृति के माध्यम से अधिकांश हस्तक्षेप को स्वचालित रूप से अस्वीकार कर सकते हैं।

डिफरेंशियल सिग्नलिंग बनाम सिंगल-एंडेड सिग्नलिंग

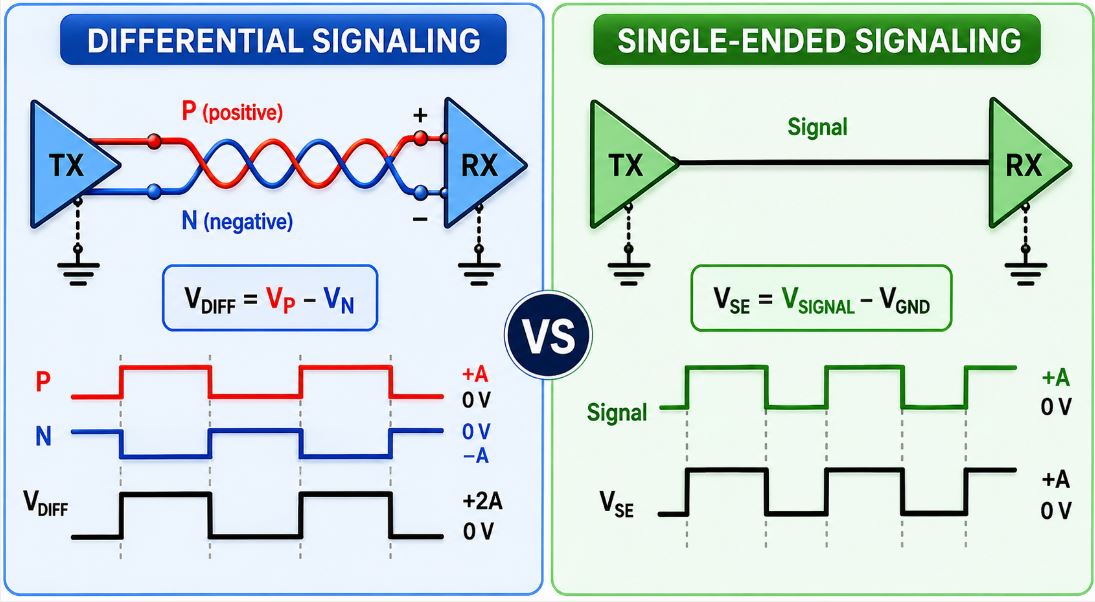

चित्र 2: डिफरेंशियल सिग्नलिंग बनाम सिंगल-एंडेड सिग्नलिंग

विशेषता	विभेदक सिग्नलिंग	एकल-समाप्त सिग्नलिंग
संकेत संचरण	दो का उपयोग करता है पूरक संकेत	एक का उपयोग करता है जमीन से संदर्भित संकेत
शोर प्रतिरक्षा	बहुत ऊँचा	निचला
ईएमआई उत्सर्जन	निचला विद्युत चुम्बकीय विकिरण	उच्चतर विद्युत चुम्बकीय विकिरण
संकेत ईमानदारी	अधिक उच्च आवृत्तियों पर सुसंगत	अधिक गड़बड़ी के प्रति संवेदनशील
संचरण दूरी	के लिए बेहतर है लंबी दूरी	अधिक सीमित
डेटा स्पीड क्षमता	के लिए उपयुक्त तेज़ संचार	के लिए बेहतर है कम गति के संकेत
पीसीबी रूटिंग जटिलता	आवश्यकता है विभेदक रूटिंग	सरल रूटिंग
सामान्य अनुप्रयोग	यूएसबी, ईथरनेट, कैन, पीसीआईई, एचडीएमआई	जीपीआईओ, एसपीआई, यूएआरटी

विभेदक सिग्नलिंग को आमतौर पर तेज़ संचार प्रणालियों के लिए चुना जाता है क्योंकि यह लंबे पीसीबी ट्रेस और केबलों में बेहतर ट्रांसमिशन गुणवत्ता बनाए रखता है।यह उन वातावरणों में विशेष रूप से उपयोगी है जहां सिग्नल सटीकता और समय स्थिरता महत्वपूर्ण हैं।

एम्बेडेड इलेक्ट्रॉनिक्स में सिंगल-एंडेड सिग्नलिंग लोकप्रिय बनी हुई है क्योंकि यह सरल और अधिक लागत प्रभावी है।कम गति वाले सेंसर, GPIO लाइन और बुनियादी नियंत्रण इंटरफेस को अक्सर अंतर जोड़े की आवश्यकता नहीं होती है।इंजीनियर आमतौर पर गति, दूरी, रूटिंग जटिलता और सिस्टम आवश्यकताओं के आधार पर दो दृष्टिकोणों के बीच चयन करते हैं।

क्यों डिफरेंशियल सिग्नलिंग शोर और ईएमआई को कम करता है

डिफरेंशियल सिग्नलिंग के अच्छा प्रदर्शन करने का एक कारण बाहरी हस्तक्षेप के प्रभाव को कम करने की इसकी क्षमता है।चूंकि दोनों ट्रैक एक-दूसरे के करीब से रूट किए गए हैं, इसलिए पास की विद्युत गड़बड़ी दोनों लाइनों को समान रूप से प्रभावित करती है।रिसीवर केवल जोड़ी के बीच वोल्टेज अंतर पर ध्यान केंद्रित करता है, जिससे मूल डेटा को संरक्षित करने में मदद मिलती है।

विभेदक जोड़े कई एकल-समाप्त कनेक्शनों की तुलना में कम विद्युत चुम्बकीय विकिरण उत्सर्जित करते हैं।विपरीत धारा प्रवाह के कारण विद्युत चुम्बकीय क्षेत्र का एक हिस्सा एक-दूसरे को रद्द कर देता है, जिससे आस-पास के सर्किट में हस्तक्षेप को कम करने में मदद मिलती है।यह कई तेज़ संचार चैनलों वाले कॉम्पैक्ट उपकरणों में महत्वपूर्ण हो जाता है।

मुड़ जोड़ी केबल दोनों कंडक्टरों को केबल की लंबाई के साथ लगभग समान पर्यावरणीय परिस्थितियों में उजागर करके इस प्रभाव को और बेहतर बनाती है।यही कारण है कि ईथरनेट और कई औद्योगिक संचार प्रणालियाँ भरोसेमंद लंबी दूरी के डेटा स्थानांतरण के लिए मुड़े हुए अंतर जोड़े पर भरोसा करती हैं।

विभेदक प्रतिबाधा और समाप्ति

हाई-स्पीड डिफरेंशियल सिग्नलिंग सिस्टम में, स्थिर सिग्नल ट्रांसमिशन और अच्छी सिग्नल अखंडता बनाए रखने के लिए अंतर प्रतिबाधा और उचित समाप्ति महत्वपूर्ण है।जैसे-जैसे सिग्नल की गति बढ़ती है, पीसीबी ट्रेस और संचार केबल साधारण तारों के बजाय ट्रांसमिशन लाइनों की तरह व्यवहार करने लगते हैं।इस वजह से, प्रतिबाधा बेमेल प्रतिबिंब, रिंगिंग, तरंग रूप विरूपण और संचार त्रुटियों का कारण बन सकता है।

विभेदक प्रतिबाधा एक विभेदक युग्म के दो चालकों के बीच मापी जाने वाली प्रतिबाधा है।यह ट्रेस चौड़ाई, ट्रेस स्पेसिंग, पीसीबी सामग्री और ग्राउंड प्लेन की दूरी जैसे कारकों पर निर्भर करता है।विश्वसनीय उच्च गति संचार बनाए रखने के लिए, अंतर प्रतिबाधा पूरे सिग्नल पथ के साथ सुसंगत रहना चाहिए।

विभिन्न संचार इंटरफ़ेस अपनी डिज़ाइन आवश्यकताओं के आधार पर विभिन्न प्रतिबाधा मानों का उपयोग करते हैं।

जब अंतर जोड़ी के साथ प्रतिबाधा बदलती है, तो सिग्नल का हिस्सा वापस स्रोत की ओर प्रतिबिंबित हो सकता है।ये प्रतिबिंब सिग्नल को विकृत कर सकते हैं और संचार विश्वसनीयता को कम कर सकते हैं, खासकर हाई-स्पीड पीसीबी डिज़ाइन में।

समाप्ति ट्रांसमिशन लाइन प्रतिबाधा के साथ लोड प्रतिबाधा का मिलान करके इन प्रतिबिंबों को कम करने में मदद करती है।कई विभेदक सिग्नलिंग प्रणालियों में, सिग्नल ऊर्जा को ठीक से अवशोषित करने और तरंग गुणवत्ता में सुधार करने के लिए रिसीवर के पास टर्मिनेशन रेसिस्टर्स लगाए जाते हैं।

पीसीबी रूटिंग अंतर प्रतिबाधा और समाप्ति प्रदर्शन को भी प्रभावित करती है।खराब ट्रेस रिक्ति, अत्यधिक विअस, अनुचित ग्राउंडिंग और असंगत रूटिंग प्रतिबाधा बेमेल पैदा कर सकती है जो सिग्नल अखंडता को नकारात्मक रूप से प्रभावित करती है।इस वजह से, हाई-स्पीड पीसीबी डिज़ाइनों को विश्वसनीय संचार प्रदर्शन बनाए रखने के लिए सावधानीपूर्वक अंतर जोड़ी रूटिंग और प्रतिबाधा नियंत्रण की आवश्यकता होती है।

सामान्य विभेदक सिग्नलिंग मानक और अनुप्रयोग

मानक / इंटरफ़ेस	विशिष्ट विभेदक प्रतिबाधा	मुख्य आवेदन
यूएसबी 2.0/यूएसबी 3.0	90 Ω	कंप्यूटर परिधीय और डेटा स्थानांतरण
ईथरनेट	100 Ω	नेटवर्किंग और संचार प्रणालियाँ
आरएस-485	120 Ω	औद्योगिक संचार प्रणालियाँ
बस कर सकते हैं	120 Ω	मोटर वाहन संचार नेटवर्क
एलवीडीएस	100 Ω	प्रदर्शित करता है, कैमरे, और FPGA सिस्टम
HDMI	100 Ω	ऑडियो और वीडियो प्रसारण
पीसीआईई	85 Ω	उच्च गति कंप्यूटर इंटरफ़ेस
SATA	100 Ω	भंडारण उपकरण संचार

कई आधुनिक इंटरफ़ेस विभेदक सिग्नलिंग का उपयोग करते हैं क्योंकि यह भरोसेमंद उच्च गति डेटा स्थानांतरण का समर्थन करता है।यूएसबी, पीसीआईई, एचडीएमआई और एसएटीए प्रोसेसर, ग्राफिक्स सिस्टम, स्टोरेज डिवाइस और बाह्य उपकरणों के बीच डेटा का आदान-प्रदान करने के लिए अंतर जोड़े का उपयोग करते हैं।

ईथरनेट नेटवर्क लंबे केबलों में संचार गुणवत्ता बनाए रखने के लिए मुड़े हुए अंतर जोड़े पर भरोसा करते हैं।औद्योगिक उपकरण अक्सर आरएस-485 का उपयोग करते हैं क्योंकि यह मोटरों और भारी विद्युत उपकरणों के आसपास अच्छा प्रदर्शन करता है।ऑटोमोटिव इलेक्ट्रॉनिक्स नियंत्रकों, सेंसर और वाहन प्रणालियों के बीच डेटा का आदान-प्रदान करने के लिए CAN बस नेटवर्क का उपयोग करते हैं।

एलवीडीएस आमतौर पर डिस्प्ले, कैमरे और एफपीजीए प्लेटफार्मों में पाया जाता है जहां कॉम्पैक्ट लेआउट डिजाइन और कम विद्युत चुम्बकीय विकिरण महत्वपूर्ण हैं।

वास्तविक इलेक्ट्रॉनिक सिस्टम में विभेदक सिग्नलिंग

कंप्यूटर और हाई-स्पीड इंटरफेस

आधुनिक कंप्यूटिंग प्लेटफ़ॉर्म प्रोसेसर, स्टोरेज डिवाइस, ग्राफिक्स हार्डवेयर और बाह्य उपकरणों के बीच संचार के लिए अंतर सिग्नलिंग का उपयोग करते हैं।यूएसबी, पीसीआईई, एसएटीए, एचडीएमआई और डिस्प्लेपोर्ट जैसे इंटरफेस कम तरंग विरूपण के साथ तेजी से डेटा विनिमय का समर्थन करने के लिए अंतर जोड़े पर निर्भर करते हैं।

नेटवर्किंग और संचार प्रणाली

ईथरनेट संचार लंबे केबलों पर भरोसेमंद डेटा स्थानांतरण का समर्थन करने के लिए मुड़े हुए अंतर जोड़े का उपयोग करता है।राउटर, स्विच और सर्वर सहित नेटवर्किंग उपकरण मांग वाली परिचालन स्थितियों में बेहतर ट्रांसमिशन स्थिरता से लाभान्वित होते हैं।

ऑटोमोटिव इलेक्ट्रॉनिक्स

वाहन इलेक्ट्रॉनिक्स में इग्निशन सिस्टम, मोटर और पावर कंट्रोल सर्किट सहित विद्युत चुम्बकीय गतिविधि के कई स्रोत होते हैं।CAN बस अंतर संचार ब्रेकिंग सिस्टम, इंजन नियंत्रक, सेंसर और ऑनबोर्ड मॉड्यूल के बीच सटीक डेटा विनिमय बनाए रखने में मदद करता है।

औद्योगिक स्वचालन प्रणाली

औद्योगिक सुविधाओं में अक्सर भारी मशीनरी और स्विचिंग उपकरण होते हैं जो संचार संकेतों को बाधित कर सकते हैं।आरएस-485 जैसे विभेदक इंटरफेस का व्यापक रूप से पीएलसी सिस्टम, रोबोटिक्स, औद्योगिक निगरानी उपकरणों और फैक्ट्री ऑटोमेशन नेटवर्क में उपयोग किया जाता है क्योंकि वे स्थिर लंबी दूरी के संचार का समर्थन करते हैं।

डिस्प्ले, कैमरा और एंबेडेड सिस्टम

डिस्प्ले सिस्टम, इमेज सेंसर, एफपीजीए बोर्ड और एम्बेडेड डिवाइस कॉम्पैक्ट लेआउट और कुशल डेटा ट्रांसफर का समर्थन करने के लिए अक्सर अंतर संचार का उपयोग करते हैं।एलवीडीएस जैसी तकनीकों का उपयोग आमतौर पर कम विद्युत चुम्बकीय विकिरण और तेज़ सिग्नल ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों में किया जाता है।

विभेदक जोड़ी रूटिंग और सिग्नल इंटीग्रिटी

पीसीबी लेआउट गुणवत्ता अंतर सिग्नलिंग प्रदर्शन में एक प्रमुख भूमिका निभाती है।एक अंतर जोड़ी में दो निशान एक साथ करीब रहना चाहिए और मिलान लंबाई बनाए रखना चाहिए ताकि दोनों सिग्नल लगभग एक ही समय में रिसीवर तक पहुंचें।असमान लंबाई विषमता और समय संबंधी समस्याएं उत्पन्न कर सकती है।

नियंत्रित प्रतिबाधा रूटिंग भी महत्वपूर्ण है क्योंकि प्रतिबाधा असंततता प्रतिबिंब और तरंग रूप विरूपण पैदा कर सकती है।कई संचार मानकों को इंटरफ़ेस प्रकार के आधार पर विशिष्ट अंतर प्रतिबाधा मानों जैसे 90 Ω या 100 Ω की आवश्यकता होती है।उचित समाप्ति संचरण पथ पर प्रतिबिंबों को कम करने में मदद करती है।

खराब रूटिंग प्रथाओं से क्रॉसस्टॉक, रिंगिंग, सिग्नल हानि और विद्युत चुम्बकीय हस्तक्षेप हो सकता है।अत्यधिक विअस, असंगत रिक्ति, टूटे हुए वापसी पथ और तेज रूटिंग कोने तेज संचार प्रणालियों में समग्र संचरण गुणवत्ता को कम कर सकते हैं।

समस्या	सामान्य कारण	प्रभाव
प्रतिबिम्ब	प्रतिबाधा बेमेल	संकेत विकृति
क्रॉसस्टॉक	ख़राब ट्रेस रिक्ति	शोर युग्मन
तिरछा	असमान निशान लंबाई	समय संबंधी त्रुटियाँ
ईएमआई	गरीब ग्राउंडिंग या रूटिंग	संचार अस्थिरता
बज रहा है	अनुचित समाप्ति	अस्थिर तरंगरूप

अंतर संचार लिंक का मूल्यांकन और समस्या निवारण करने के लिए इंजीनियर आमतौर पर ऑसिलोस्कोप, नेत्र आरेख और सिग्नल अखंडता सिमुलेशन का उपयोग करते हैं।

विभेदक सिग्नलिंग के वास्तविक-विश्व लाभ

बेहतर शोर प्रतिरक्षण

विभेदक सिग्नलिंग संचार प्रणालियों को स्विचिंग सर्किट, मोटर और विद्युत चुम्बकीय गतिविधि के अन्य स्रोतों वाले वातावरण में भी सटीक रूप से काम करते रहने में मदद करती है।

कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम में कम ईएमआई

कम विद्युत चुम्बकीय विकिरण आस-पास के सर्किट को कम हस्तक्षेप-संबंधित मुद्दों के साथ संचालित करने में मदद करता है, जिससे कॉम्पैक्ट पीसीबी लेआउट और एम्बेडेड उपकरणों में अंतर सिग्नलिंग उपयोगी हो जाती है।

अधिक स्थिर हाई-स्पीड संचार

विभेदक जोड़े उच्च आवृत्तियों पर काम करने वाले तेज़ संचार इंटरफेस में क्लीनर तरंगों को बनाए रखने और ट्रांसमिशन त्रुटियों को कम करने में मदद करते हैं।

बेहतर लंबी दूरी का ट्रांसमिशन

विभेदक संचार बाहरी गड़बड़ी और सिग्नल गिरावट के प्रति संवेदनशीलता को कम करके लंबे पीसीबी ट्रेस और केबलों में अधिक भरोसेमंद डेटा ट्रांसफर का समर्थन करता है।

औद्योगिक और ऑटोमोटिव वातावरण में उच्च विश्वसनीयता

फ़ैक्टरी उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स और बिजली प्रणालियाँ अक्सर कठोर विद्युत परिस्थितियों में काम करती हैं।विभेदक इंटरफेस मोटर, स्विचिंग डिवाइस और भारी मशीनरी द्वारा उत्पन्न हस्तक्षेप के बावजूद भरोसेमंद संचार बनाए रखने में मदद करते हैं।

निष्कर्ष

आधुनिक इलेक्ट्रॉनिक प्रणालियों में विभेदक सिग्नलिंग का व्यापक रूप से उपयोग किया जाता है क्योंकि यह सिग्नल अखंडता में सुधार करता है, विद्युत चुम्बकीय हस्तक्षेप को कम करता है, और विश्वसनीय उच्च गति डेटा संचार का समर्थन करता है।दो पूरक संकेतों के माध्यम से डेटा संचारित करके, यह पीसीबी ट्रेस और केबलों में क्लीनर तरंग प्रदर्शन को बनाए रखते हुए बाहरी शोर के प्रभाव को कम करने में मदद करता है।USB, ईथरनेट, PCIe, HDMI, RS-485, CAN बस और LVDS जैसी प्रौद्योगिकियां कंप्यूटिंग, नेटवर्किंग, ऑटोमोटिव, औद्योगिक और एम्बेडेड अनुप्रयोगों में स्थिर संचालन के लिए अंतर संचार पर निर्भर करती हैं जहां भरोसेमंद डेटा ट्रांसमिशन महत्वपूर्ण है।
