कैथोड रे ऑसिलोस्कोप (सीआरओ) क्या है?कार्य सिद्धांत, माप और वास्तविक अनुप्रयोग

कैथोड रे ऑसिलोस्कोप (सीआरओ) का उपयोग विद्युत संकेतों को दृश्यमान तरंगों के रूप में प्रदर्शित करने के लिए किया जाता है, जिससे उपयोगकर्ताओं को इलेक्ट्रॉनिक सर्किट में वोल्टेज, आवृत्ति, आयाम, समय, विरूपण, तरंग और सिग्नल व्यवहार का विश्लेषण करने में मदद मिलती है।यह आलेख बताता है कि सीआरओ क्या है, यह आज भी सीखने लायक क्यों है, इसका आंतरिक सिग्नल प्रवाह तरंग रूप डिस्प्ले कैसे बनाता है, माप के दौरान इसके नियंत्रण कैसे समायोजित किए जाते हैं, वोल्टेज और आवृत्ति माप कैसे किए जाते हैं, समस्या निवारण के दौरान देखी जाने वाली सामान्य तरंग समस्याएं, और बिजली आपूर्ति विश्लेषण, संचार प्रणाली और इलेक्ट्रॉनिक्स शिक्षा में सीआरओ का उपयोग कैसे किया जाता है।

कैटलॉग

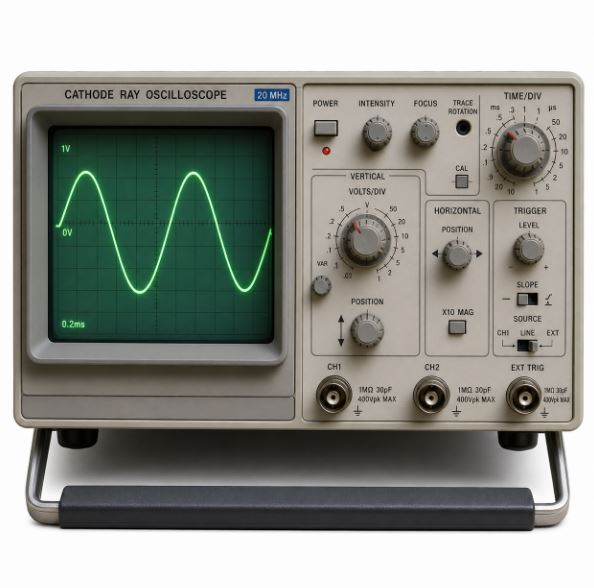

चित्र 1: कैथोड रे ऑसिलोस्कोप (सीआरओ)

कैथोड रे ऑसिलोस्कोप (सीआरओ) क्या है और यह अभी भी महत्वपूर्ण क्यों है?

कैथोड रे ऑसिलोस्कोप (सीआरओ) एक इलेक्ट्रॉनिक उपकरण है जिसका उपयोग स्क्रीन पर दृश्यमान तरंगों के रूप में विद्युत संकेतों को प्रदर्शित करने के लिए किया जाता है।यह उपयोगकर्ताओं को यह देखने की अनुमति देता है कि समय के साथ वोल्टेज कैसे बदलता है, जिससे यह इलेक्ट्रॉनिक सर्किट में तरंग आकार, आवृत्ति, आयाम, समय, विरूपण और सिग्नल स्थिरता का विश्लेषण करने के लिए उपयोगी हो जाता है।सामान्य माप उपकरणों के विपरीत, जो केवल संख्यात्मक मान दिखाते हैं, सीआरओ वास्तविक समय ग्राफिकल तरंग विज़ुअलाइज़ेशन प्रदान करता है जो इंजीनियरों, छात्रों और तकनीशियनों को सर्किट परीक्षण और समस्या निवारण के दौरान सिग्नल व्यवहार को अधिक स्पष्ट रूप से समझने में मदद करता है।

सीआरओ आज भी सीखने लायक हैं क्योंकि वे उपयोगकर्ताओं को तरंगरूप विश्लेषण, सिंक्रोनाइज़ेशन, टाइम बेस ऑपरेशन, वोल्टेज माप और सिग्नल टाइमिंग जैसी मूलभूत इलेक्ट्रॉनिक्स अवधारणाओं की एक मजबूत समझ बनाने में मदद करते हैं।एनालॉग सीआरटी डिस्प्ले सीधे निरंतर तरंग गति को दिखाता है, जिससे छात्रों और शुरुआती लोगों को डिजिटल तरंग प्रसंस्करण पर भरोसा किए बिना स्वाभाविक रूप से सिग्नल व्यवहार का निरीक्षण करने की अनुमति मिलती है।कई शैक्षणिक प्रयोगशालाओं में, सीआरओ व्यावहारिक इलेक्ट्रॉनिक्स, ऑसिलेटर सर्किट, एम्पलीफायर परीक्षण, रिपल वोल्टेज विश्लेषण और एनालॉग सिग्नल समस्या निवारण सिखाने के लिए मूल्यवान बने हुए हैं।

हालाँकि डिजिटल ऑसिलोस्कोप अब आधुनिक इलेक्ट्रॉनिक्स प्रयोगशालाओं पर हावी हैं, लेकिन उन्होंने सभी स्थितियों में सीआरओ को पूरी तरह से प्रतिस्थापित नहीं किया है।डिजिटल ऑसिलोस्कोप वेवफ़ॉर्म स्टोरेज, स्वचालित माप, कंप्यूटर कनेक्टिविटी और हाई-स्पीड सिग्नल विश्लेषण जैसी उन्नत सुविधाएँ प्रदान करते हैं, लेकिन सीआरओ अभी भी सहज वास्तविक समय एनालॉग वेवफ़ॉर्म विज़ुअलाइज़ेशन प्रदान करते हैं जो कई उपयोगकर्ताओं को बुनियादी सिग्नल व्यवहार सीखने के लिए आसान लगता है।सीआरओ कम लागत वाले शैक्षिक सेटअप, एनालॉग इलेक्ट्रॉनिक्स प्रयोगों और बुनियादी समस्या निवारण अनुप्रयोगों के लिए भी उपयोगी रहते हैं जहां उन्नत डिजिटल सुविधाएं आवश्यक नहीं हैं।

सीआरओ ब्लॉक आरेख और आंतरिक सिग्नल प्रवाह

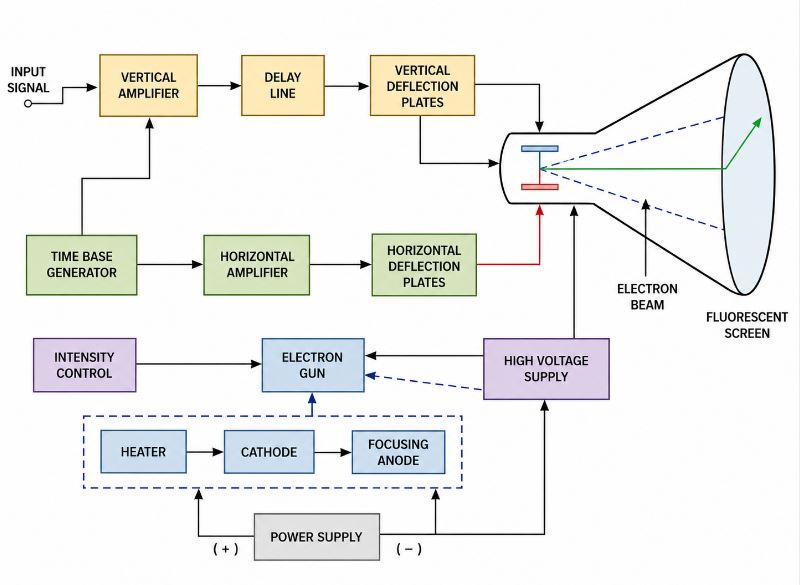

चित्र 2: कैथोड रे ऑसिलोस्कोप ब्लॉक आरेख

कैथोड रे ऑसिलोस्कोप में कई आंतरिक खंड होते हैं जो सीआरटी डिस्प्ले पर विद्युत संकेतों को दृश्यमान तरंगों में परिवर्तित करने के लिए एक साथ काम करते हैं।

जब कोई इनपुट सिग्नल सीआरओ में प्रवेश करता है, तो यह पहले ऊर्ध्वाधर एम्पलीफायर से होकर गुजरता है।यह अनुभाग उचित तरंग प्रदर्शन के लिए सिग्नल की शक्ति को समायोजित करता है।फिर प्रवर्धित सिग्नल को सीआरटी के अंदर ऊर्ध्वाधर विक्षेपण प्लेटों पर भेजा जाता है, जो इलेक्ट्रॉन बीम के ऊपर और नीचे की गति को नियंत्रित करता है।

उसी समय, टाइम बेस जनरेटर एक स्वीप सिग्नल उत्पन्न करता है जो इलेक्ट्रॉन बीम को स्थिर गति से स्क्रीन पर क्षैतिज रूप से ले जाता है।क्षैतिज एम्पलीफायर क्षैतिज विक्षेपण प्लेटों तक पहुंचने से पहले इस स्वीप सिग्नल को मजबूत करता है।

ट्रिगर सर्किट क्षैतिज स्वीप सिस्टम के साथ दोहराए जाने वाले संकेतों को सिंक्रनाइज़ करता है ताकि तरंग स्थिर और विश्लेषण करने में आसान रहे।

कैथोड रे ट्यूब के अंदर, इलेक्ट्रॉन गन फ्लोरोसेंट स्क्रीन की ओर इलेक्ट्रॉनों की एक किरण उत्पन्न करती है और केंद्रित करती है।जब किरण स्क्रीन कोटिंग से टकराती है, तो यह मापे जा रहे विद्युत सिग्नल का प्रतिनिधित्व करने वाला दृश्यमान तरंग पैटर्न बनाता है।

बिजली आपूर्ति अनुभाग इसके लिए आवश्यक ऑपरेटिंग वोल्टेज प्रदान करता है:

• सीआरटी डिस्प्ले

• इलेक्ट्रॉन बंदूक

• लंबवत प्रवर्धक

• क्षैतिज प्रवर्धक

• ट्रिगर सर्किट्री

ये आंतरिक अनुभाग विद्युत सिग्नल विश्लेषण के लिए वास्तविक समय तरंग रूप विज़ुअलाइज़ेशन बनाने के लिए एक साथ काम करते हैं।

माप के दौरान सीआरओ नियंत्रणों को कैसे समायोजित करें

स्थिर और सटीक तरंग माप प्राप्त करने के लिए सीआरओ नियंत्रणों का उचित समायोजन महत्वपूर्ण है।गलत सेटिंग्स विकृत, बहती, संपीड़ित या पढ़ने में मुश्किल तरंगरूप उत्पन्न कर सकती हैं।

नियंत्रण	समारोह
तीव्रता	नियंत्रण तरंगरूप चमक
फोकस	तेज करता है तरंगरूप प्रदर्शन
वोल्ट/डिवी	समायोजित करता है ऊर्ध्वाधर वोल्टेज स्केलिंग
समय/डिवी	समायोजित करता है क्षैतिज समय स्केलिंग
ट्रिगर	स्थिर करता है तरंगरूप प्रदर्शन
लंबवत पद	चलता है लंबवत रूप से तरंगित करें
क्षैतिज पद	चलता है क्षैतिज रूप से तरंगित करना

वोल्ट/डिव समायोजन

वोल्ट/डिव नियंत्रण यह निर्धारित करता है कि प्रत्येक ऊर्ध्वाधर विभाजन कितना वोल्टेज दर्शाता है।यदि तरंगरूप बहुत छोटा दिखाई देता है, तो वोल्ट/डिव सेटिंग कम की जानी चाहिए।यदि तरंगरूप स्क्रीन सीमाओं से अधिक है, तो सेटिंग बढ़ा दी जानी चाहिए।

समय/डिव समायोजन

टाइम/डिव नियंत्रण यह समायोजित करता है कि प्रत्येक क्षैतिज विभाजन कितने समय का प्रतिनिधित्व करता है।तेज़ सिग्नलों को छोटी टाइम/डिव सेटिंग्स की आवश्यकता होती है, जबकि धीमे सिग्नलों को उचित रूप से देखने के लिए बड़ी सेटिंग्स की आवश्यकता होती है।

ट्रिगर समायोजन

ट्रिगर नियंत्रण दोहरावदार तरंगों को स्थिर करता है।अनुचित ट्रिगर सेटिंग्स लगातार गतिशील या अस्थिर तरंगों का कारण बन सकती हैं।ट्रिगर स्तर को समायोजित करने से तरंगरूप को स्थिर स्थिति में लॉक करने में मदद मिलती है।

फोकस और तीव्रता समायोजन

फोकस नियंत्रण तरंगरूप किनारों को तेज करता है, जबकि तीव्रता नियंत्रण प्रदर्शन चमक को समायोजित करता है।अत्यधिक चमक समय के साथ CRT स्क्रीन का जीवनकाल छोटा कर सकती है।

स्थिति नियंत्रण

लंबवत और क्षैतिज स्थिति नियंत्रण आसान माप और विश्लेषण के लिए तरंग को डिस्प्ले पर केंद्रित करने में मदद करते हैं।

सीआरओ का उपयोग करके वोल्टेज और आवृत्ति को कैसे मापें

कैथोड रे ऑसिलोस्कोप (सीआरओ) का उपयोग आमतौर पर डिस्प्ले स्क्रीन पर तरंग रूप विभाजनों को देखकर वोल्टेज, समय अवधि और आवृत्ति को मापने के लिए किया जाता है।

वोल्टेज मापन

वोल्टेज को वोल्ट/डिव सेटिंग के साथ ऊर्ध्वाधर तरंग रूप डिवीजनों का उपयोग करके मापा जाता है।

सूत्र:

वी = लंबवत प्रभाग × वोल्ट/डिव सेटिंग

उदाहरण:

यदि तरंगरूप 4 ऊर्ध्वाधर विभाजनों पर है और वोल्ट/डिव सेटिंग 2V है:

वी = 4 × 2V

वी = 8V

मापा गया वोल्टेज 8V है।

समय अवधि मापन

समयावधि की गणना टाइम/डिव सेटिंग के साथ क्षैतिज तरंग रूप विभाजनों का उपयोग करके की जाती है।

सूत्र:

टी = क्षैतिज विभाजन × समय/विभाजन सेटिंग

उदाहरण:

यदि एक तरंगरूप चक्र 5 क्षैतिज विभाजनों पर कब्जा करता है और समय/डिव सेटिंग 2ms है:

टी = 5 × 2 एमएस

टी = 10ms

सिग्नल अवधि 10 मिलीसेकंड है।

आवृत्ति मापन

मापी गई समयावधि का उपयोग करके आवृत्ति की गणना की जाती है।

सूत्र:

उदाहरण:

यदि मापी गई समयावधि 10ms है:

10ms = 0.01s

च = 1 / 0.01

च = 100 हर्ट्ज

मापी गई सिग्नल आवृत्ति 100Hz है।

सीआरओ मापन उदाहरण

विद्युत आपूर्ति तरंग मापन

सीआरओ का एक व्यावहारिक उपयोग डीसी बिजली आपूर्ति में तरंग वोल्टेज की जांच करना है।

उदाहरण के लिए, मान लीजिए ए 12 वी स्विचिंग बिजली की आपूर्ति औद्योगिक नियंत्रक को कभी-कभी पुनरारंभ करने का कारण बनता है।एक मल्टीमीटर अभी भी लगभग 12 V दिखाता है, लेकिन आउटपुट में छिपी हुई तरंग हो सकती है जो स्थिरता को प्रभावित करती है।

तकनीशियन सीआरओ को जोड़ता है और निम्नलिखित सेटिंग्स का उपयोग करता है:

सेटिंग	मूल्य
लंबवत पैमाना	100 एमवी/डिवी
समय का पैमाना	5 एमएस/डिव
युग्मन	ए.सी
ट्रिगर	एज ट्रिगर

माप के बाद, तरंग डीसी आउटपुट पर आवधिक तरंग सवारी दिखाती है।

मान लें कि मापी गई तरंग पहुंचती है 600 एमवी पीक-टू-पीक, जबकि समान प्रणालियाँ आमतौर पर इसके बारे में अपेक्षा करती हैं 100-200 एमवी.

यह आमतौर पर निम्नलिखित स्थितियों में से एक का सुझाव देता है:

• आउटपुट कैपेसिटर की उम्र बढ़ना (उच्च ईएसआर)

• कमजोर फ़िल्टरिंग प्रदर्शन

• अस्थिर लोड विनियमन

आउटपुट कैपेसिटर को बदलने और दोबारा मापने के बाद, रिपल कम हो जाता है 120 एमवीपीपी और आउटपुट स्थिर हो जाता है.

इस प्रकार का सीआरओ माप आमतौर पर उपयोग किया जाता है एसएमपीएस समस्या निवारण, बिजली आपूर्ति डिबगिंग, और एम्पलीफायर परीक्षण।

सीआरओ पर देखी गई सामान्य सिग्नल समस्याएं

सीआरओ स्क्रीन पर विभिन्न तरंगरूप असामान्यताएं इंजीनियरों को संभावित सर्किट दोष, ग्राउंडिंग समस्याओं, फ़िल्टरिंग समस्याओं या सिग्नल अस्थिरता की पहचान करने में मदद कर सकती हैं।तरंग आकार का सावधानीपूर्वक निरीक्षण करने से एनालॉग, डिजिटल, संचार और बिजली आपूर्ति सर्किट में समस्या निवारण को सरल बनाने में मदद मिलती है।

तरंगरूप समस्या	उपस्थिति पर सीआरओ	संभव कारण	सामान्य सर्किट मुद्दा
लहर	छोटा डीसी आउटपुट पर अवांछित एसी तरंग की सवारी	कमजोर छानना	दोषपूर्ण या बिजली आपूर्ति में कमजोर फिल्टर संधारित्र
कतरन	ऊपर या नीचे तरंगरूप का भाग कट जाता है	संकेत संतृप्ति	प्रवर्धक अधिभार या अत्यधिक इनपुट वोल्टेज
शोर	यादृच्छिक अवांछित तरंगरूप उतार-चढ़ाव	विद्युत हस्तक्षेप	गरीब ग्राउंडिंग या पास के स्विचिंग सर्किट
बज रहा है	दोलनशील संक्रमण के बाद तरंगरूप किनारे	लेआउट या प्रतिबाधा मुद्दा	पीसीबी लेआउट समस्याएँ या ख़राब सिग्नल समाप्ति
अस्थिर ट्रिगर करने वाला	तरंगरूप लगातार चलता रहता है या बहता रहता है	गलत ट्रिगर सेटिंग	अनुचित सिंक्रनाइज़ेशन या अस्थिर इनपुट सिग्नल
विकृत साइन लहर	अनियमित या विकृत साइन तरंग	अरेखीय प्रवर्धन	दोषपूर्ण एम्पलीफायर या अतिभारित सर्किट
पल्स चौड़ाई भिन्नता	असमान नाड़ी समय	समय अस्थिरता	घड़ी या स्विचिंग सर्किट समस्या
धुंधला तरंगरूप	मोटा या अस्पष्ट तरंगरूप प्रदर्शन	गलत फोकस या अस्थिर संकेत	ख़राब फोकस समायोजन या शोर संकेत स्रोत

कैथोड रे ऑसिलोस्कोप बनाम डिजिटल ऑसिलोस्कोप

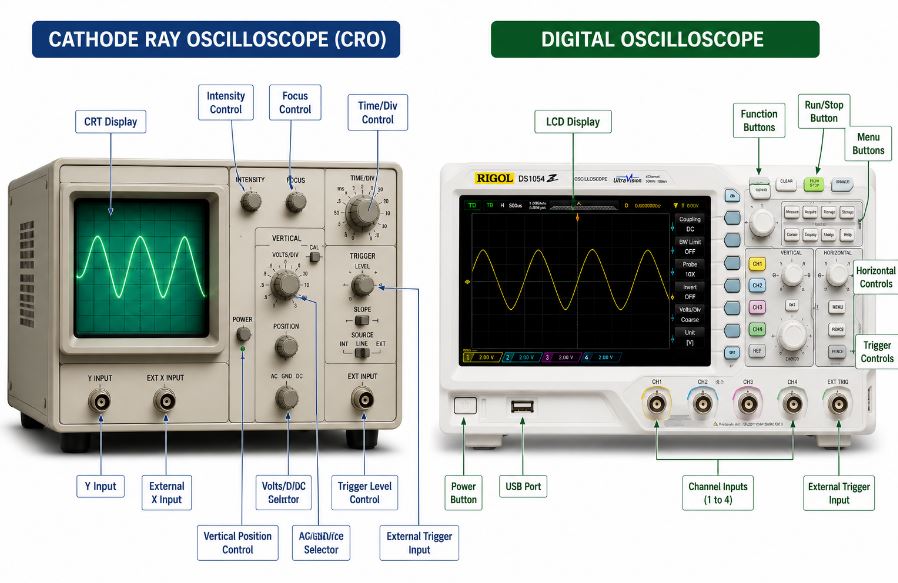

चित्र 3: सीआरओ बनाम डिजिटल ऑसिलोस्कोप

आधुनिक इलेक्ट्रॉनिक सिस्टम आमतौर पर डिजिटल ऑसिलोस्कोप का उपयोग करते हैं, लेकिन एनालॉग तरंग विश्लेषण और शैक्षिक अनुप्रयोगों के लिए सीआरओ अभी भी मूल्यवान हैं।

विशेषता	सीआरओ	डिजिटल आस्टसीलस्कप
प्रदर्शन प्रकार	एनालॉग सीआरटी	डिजिटल एलसीडी
संकेत भंडारण	नहीं	हाँ
तरंगरूप प्रतिक्रिया	चिकना एनालॉग प्रदर्शन	डिजिटल नमूनाकरण
मापन विशेषताएं	बुनियादी	उन्नत
पोर्टेबिलिटी	बड़ा और भारी	सघन
लागत	के लिए कम पुरानी इकाइयाँ	उच्चतर
आधुनिक उपयोग	शैक्षिक और एनालॉग परीक्षण	उन्नत इलेक्ट्रॉनिक्स और IoT

कुछ शैक्षिक प्रयोगशालाओं में सीआरओ को अभी भी पसंद किया जाता है क्योंकि वे डिजिटल नमूनाकरण प्रभावों के बिना प्रत्यक्ष वास्तविक समय एनालॉग तरंग विज़ुअलाइज़ेशन प्रदान करते हैं।स्मूथ एनालॉग डिस्प्ले उपयोगकर्ताओं को सिग्नल परीक्षण और समस्या निवारण के दौरान निरंतर तरंग व्यवहार को अधिक स्वाभाविक रूप से देखने में मदद करता है।

हालाँकि, डिजिटल ऑसिलोस्कोप आधुनिक इलेक्ट्रॉनिक विश्लेषण के लिए तरंग रूप भंडारण, स्वचालित माप, उच्च बैंडविड्थ, उन्नत ट्रिगरिंग फ़ंक्शन और कंप्यूटर कनेक्टिविटी प्रदान करते हैं।इन विशेषताओं के कारण, डिजिटल ऑसिलोस्कोप का उपयोग आमतौर पर उन्नत इलेक्ट्रॉनिक्स विकास, औद्योगिक निदान, संचार प्रणाली और IoT अनुप्रयोगों में किया जाता है।

यद्यपि डिजिटल ऑसिलोस्कोप आधुनिक इलेक्ट्रॉनिक्स प्रयोगशालाओं पर हावी हैं, फिर भी सीआरओ एनालॉग तरंग विज़ुअलाइज़ेशन, शैक्षिक प्रशिक्षण और बुनियादी इलेक्ट्रॉनिक समस्या निवारण अनुप्रयोगों के लिए उपयोगी बने हुए हैं।

इलेक्ट्रॉनिक सिस्टम में कैथोड रे ऑसिलोस्कोप के अनुप्रयोग

विद्युत आपूर्ति समस्या निवारण

• तरंग वोल्टेज विश्लेषण - सीआरओ डीसी बिजली आपूर्ति में अवांछित एसी तरंग का पता लगाने में मदद करते हैं।

• वोल्टेज स्थिरता की निगरानी - इंजीनियर विनियमित बिजली प्रणालियों में आउटपुट में उतार-चढ़ाव का विश्लेषण करते हैं।

संचार संकेत विश्लेषण

• आरएफ सिग्नल की निगरानी - सीआरओ संचार तरंगों और मॉड्यूलेशन संकेतों का निरीक्षण करने में मदद करते हैं।

• ऑडियो सिग्नल परीक्षण - इंजीनियर ध्वनि तरंग विरूपण और एम्पलीफायर प्रतिक्रिया का विश्लेषण करने के लिए सीआरओ का उपयोग करते हैं।

शैक्षिक और प्रयोगशाला अनुप्रयोग

• इलेक्ट्रॉनिक्स प्रशिक्षण - छात्र तरंगरूप विश्लेषण और सिग्नल माप तकनीक सीखते हैं।

• इंजीनियरिंग प्रयोग - सीआरओ प्रयोगशाला वातावरण में एनालॉग सिग्नल व्यवहार को प्रदर्शित करने में मदद करते हैं।

निष्कर्ष

कैथोड रे ऑसिलोस्कोप एनालॉग तरंग रूप विज़ुअलाइज़ेशन, सिग्नल माप और इलेक्ट्रॉनिक समस्या निवारण अनुप्रयोगों के लिए उपयोगी रहता है।इसका सीआरटी डिस्प्ले, ऊर्ध्वाधर और क्षैतिज विक्षेपण प्रणाली, समय आधार जनरेटर, और ट्रिगर सर्किटरी समय के साथ दृश्यमान तरंगों के रूप में वोल्टेज परिवर्तनों को प्रदर्शित करने के लिए एक साथ काम करते हैं।वोल्ट/डिव, टाइम/डिव, ट्रिगर, फोकस और स्थिति नियंत्रण को ठीक से समायोजित करके, उपयोगकर्ता रिपल, क्लिपिंग, शोर, रिंगिंग और अस्थिर ट्रिगरिंग जैसी सिग्नल समस्याओं की पहचान करते हुए वोल्टेज, समय अवधि और आवृत्ति को सटीक रूप से माप सकते हैं।यद्यपि डिजिटल ऑसिलोस्कोप अधिक उन्नत विश्लेषण सुविधाएँ प्रदान करते हैं, सीआरओ अभी भी इलेक्ट्रॉनिक्स शिक्षा, प्रयोगशाला प्रयोगों, एनालॉग सिग्नल अवलोकन और व्यावहारिक समस्या निवारण अनुप्रयोगों के लिए मूल्यवान बने हुए हैं।
