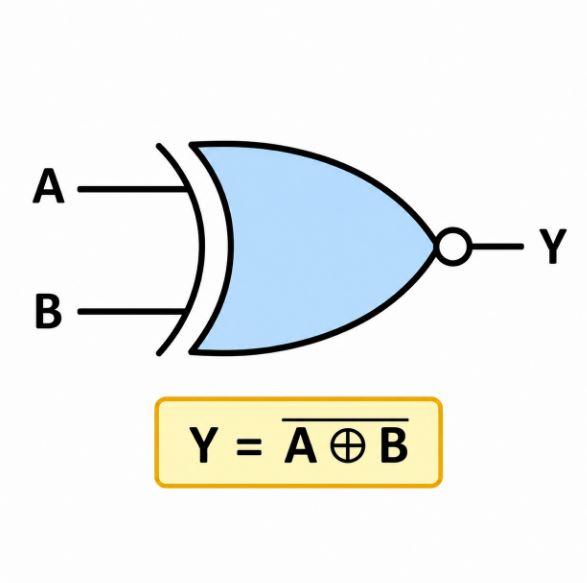

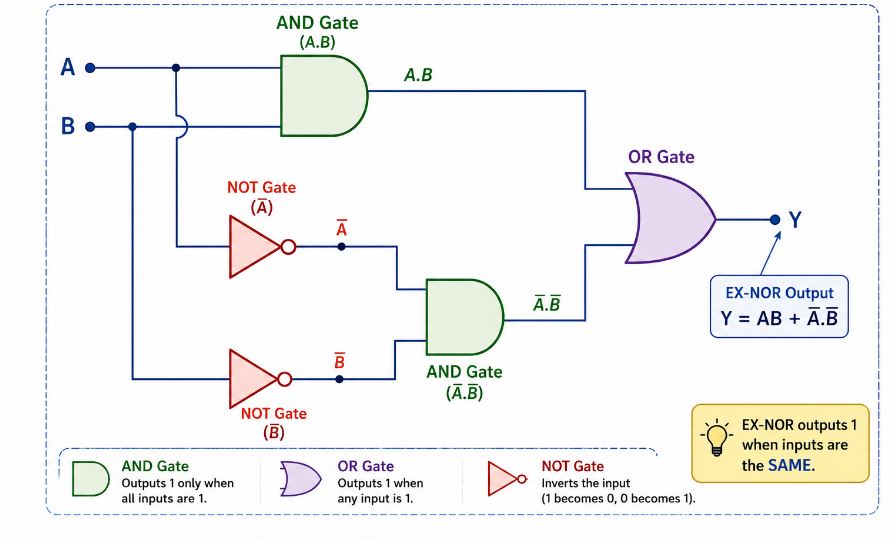

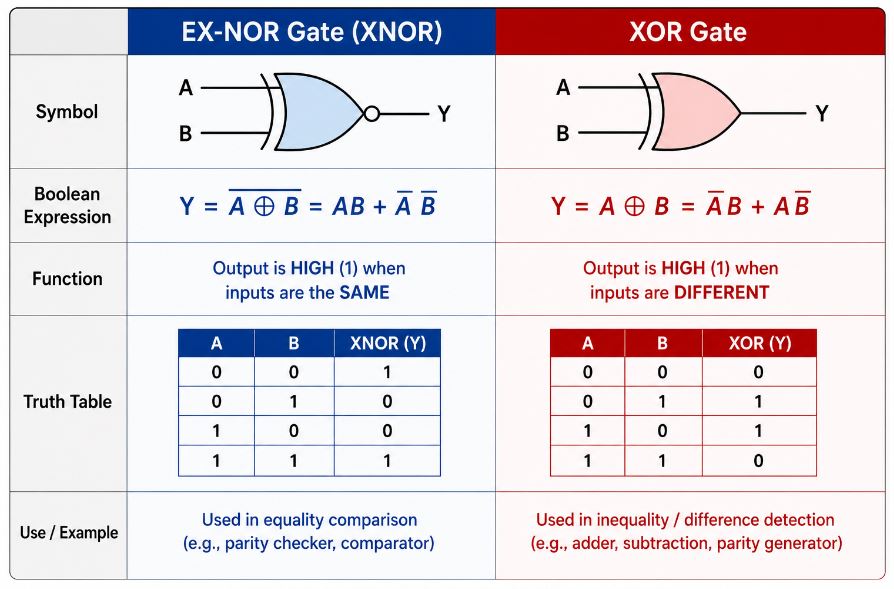

EX-NOR गेट क्या है?सत्य तालिका, कार्य सिद्धांत, सर्किट आरेख और उपयोग

अक्सर पूछे जाने वाले प्रश्नों [FAQ]

1. डिजिटल तुलनित्र में दो मल्टी-बिट बाइनरी संख्याओं की तुलना करने के लिए EX-NOR गेट्स का उपयोग कैसे किया जा सकता है?

एक EX-NOR गेट एक समय में बिट्स की एक जोड़ी की तुलना करता है।उदाहरण के लिए, यदि दो 4-बिट संख्याओं की तुलना की जा रही है, चार EX-NOR गेट्स का उपयोग किया जा सकता है, प्रत्येक गेट एक बिट स्थिति की जाँच कर रहा है।यदि सभी EX-NOR आउटपुट हैं उच्च, दो बाइनरी संख्याएँ बराबर हैं।यदि एक भी आउटपुट कम है, तो कम से कम एक बिट मेल नहीं खाता.व्यावहारिक तुलनित्र सर्किट में, EX-NOR आउटपुट को आमतौर पर AND गेट के साथ जोड़ा जाता है ताकि अंतिम आउटपुट प्राप्त हो सके उच्च तभी बनता है जब प्रत्येक बिट जोड़ी समान हो।

2. सत्य तालिका सही होने पर भी EX-NOR गेट सर्किट गलत आउटपुट क्यों देता है?

ऐसा आमतौर पर होता है क्योंकि वास्तविक सर्किट में समस्याएँ होती हैं सत्य तालिका नहीं दिखती.सामान्य कारणों में गलत आईसी पिन शामिल है कनेक्शन, फ्लोटिंग इनपुट, गलत आपूर्ति वोल्टेज, गायब जमीन कनेक्शन, या CMOS और TTL के बीच असंगत तर्क स्तरों का उपयोग करना उपकरण.सत्य तालिका स्वच्छ उच्च और निम्न संकेतों को मानती है, लेकिन एक वास्तविक सर्किट स्थिर वोल्टेज स्तर, उचित वायरिंग और पर निर्भर करता है आईसी संचालन की सही स्थिति।

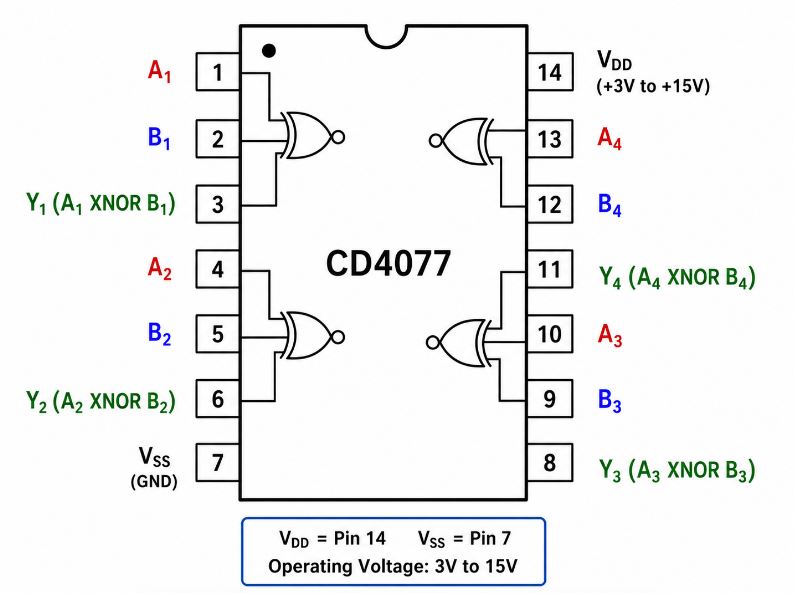

3. आप EX-NOR गेट सर्किट के लिए CD4077, 74LS266 और 74HC266 के बीच कैसे चयन करते हैं?

वोल्टेज, गति और बिजली की आवश्यकताओं के आधार पर आईसी चुनें।सीडी4077 कम-पावर सर्किट और व्यापक वोल्टेज रेंज के लिए उपयुक्त है क्योंकि यह आमतौर पर 3V से 15V तक काम कर सकता है।74LS266 आमतौर पर एक टीटीएल डिवाइस है 5V लॉजिक सिस्टम में उपयोग किया जाता है, लेकिन यह अधिक शक्ति का उपयोग करता है।74HC266 के लिए अच्छा काम करता है कम बिजली खपत और तेज गति वाले आधुनिक CMOS लॉजिक सर्किट पुराने CMOS परिवारों की तुलना में प्रदर्शन।एम्बेडेड और बैटरी चालित के लिए प्रोजेक्ट, 74HC266 या CD4077 आमतौर पर 74LS266 से अधिक व्यावहारिक है।

4. मल्टी-स्टेज लॉजिक सर्किट में प्रसार विलंब EX-NOR गेट्स को कैसे प्रभावित करता है?

जब कई EX-NOR गेट होते हैं तो प्रसार विलंब अधिक गंभीर हो जाता है एक श्रृंखला में जुड़ा हुआ या अन्य लॉजिक गेट के साथ प्रयोग किया जाता है।प्रत्येक द्वार एक जोड़ता है इनपुट बदलने के बाद आउटपुट बदलने से पहले थोड़ी देरी।धीमी गति में सर्किट, इससे कोई फर्क नहीं पड़ता, लेकिन उच्च गति तुलनित्र में, घड़ी सर्किट, या संचार हार्डवेयर, संचित विलंब का कारण बन सकता है गड़बड़ियाँ, गलत तुलना परिणाम, या समय संबंधी त्रुटियाँ।डिज़ाइनर कम करते हैं यह तेज़ तर्क परिवारों, छोटे सिग्नल पथों और कम का उपयोग करके किया जाता है कैस्केड द्वार.

5. फ्लोटिंग इनपुट अस्थिर EX-NOR आउटपुट का कारण क्यों बनते हैं, और उन्हें कैसे ठीक किया जा सकता है?

एक फ्लोटिंग इनपुट एक निश्चित उच्च या निम्न वोल्टेज से जुड़ा नहीं है। इसके कारण, IC आस-पास के तारों से विद्युत शोर उठा सकता है, ब्रेडबोर्ड संपर्क, या स्विचिंग सिग्नल।यह EX-NOR बना सकता है आउटपुट झिलमिलाहट या बेतरतीब ढंग से बदलता है।इसका समाधान अप्रयुक्त या को कनेक्ट करना है पुल-अप या पुल-डाउन का उपयोग करके ज्ञात तर्क स्थिति में नियंत्रित इनपुट प्रतिरोधक.यह इनपुट को स्थिर रखता है और यादृच्छिक आउटपुट को रोकता है व्यवहार.

6. केवल NAND गेट का उपयोग करके EX-NOR गेट कैसे बनाया जा सकता है, और यह उपयोगी क्यों है?

एक EX-NOR गेट कई NAND गेटों से बनाया जा सकता है क्योंकि NAND एक सार्वभौमिक तर्क द्वार है.इसका मतलब यह है कि NAND गेट NOT, AND, को पुन: उत्पन्न कर सकते हैं। सही ढंग से कनेक्ट होने पर OR, XOR और EX-NOR कार्य करते हैं।यह उपयोगी है डिजिटल लॉजिक डिज़ाइन में क्योंकि एक गेट प्रकार का उपयोग करना सरल बनाया जा सकता है हार्डवेयर कार्यान्वयन, विशेष रूप से आईसी डिजाइन और शैक्षिक में सर्किट.हालाँकि, व्यावहारिक परियोजनाओं में, एक समर्पित EX-NOR IC है आमतौर पर कई NAND गेटों को मैन्युअल रूप से वायर करने की तुलना में आसान और साफ-सुथरा होता है।

7. EX-NOR गेट सर्किट में शोर की समस्या का क्या कारण है, और आप उन्हें कैसे कम करते हैं?

शोर की समस्या अक्सर लंबे तारों, खराब ग्राउंडिंग, अस्थिर से आती है बिजली की आपूर्ति, पास के स्विचिंग सर्किट, या फ्लोटिंग इनपुट।तब से EX-NOR गेट्स तर्क स्थितियों की तुलना करते हैं, यहां तक कि एक छोटे से अवांछित वोल्टेज स्पाइक की भी तुलना करते हैं गलत आउटपुट ट्रांज़िशन बना सकता है।शोर कम करने के लिए सिग्नल तार रखें संक्षेप में, एक स्थिर बिजली आपूर्ति का उपयोग करें, इसके पास डिकूपिंग कैपेसिटर जोड़ें आईसी, ग्राउंड को ठीक से कनेक्ट करें, और इनपुट को असंबद्ध छोड़ने से बचें। ये प्रथाएं ब्रेडबोर्ड सर्किट और में विशेष रूप से महत्वपूर्ण हैं एंबेडेड सिस्टम.

8. क्या एम्बेडेड या रोबोटिक्स परियोजनाओं में सेंसर मिलान के लिए EX-NOR गेट का उपयोग किया जा सकता है?

हाँ।EX-NOR गेट्स का उपयोग तब किया जा सकता है जब सिस्टम को यह जांचने की आवश्यकता होती है कि क्या दो डिजिटल सेंसर सिग्नल समान हैं।उदाहरण के लिए, रोबोटिक्स में, दो सीमा स्विच, एनकोडर सिग्नल, या स्थिति सेंसर की आवश्यकता हो सकती है मोटर क्रिया की अनुमति देने से पहले तुलना की गई।यदि दोनों सेंसर स्थितियाँ मेल खाती हैं, EX-NOR आउटपुट नियंत्रक को संकेत दे सकता है कि स्थिति वैध है। यह EX-NOR तर्क को सरल हार्डवेयर-स्तरीय सत्यापन के लिए उपयोगी बनाता है केवल सॉफ्टवेयर पर निर्भर हुए बिना।

9. कई इनपुट चलाते समय EX-NOR गेट आउटपुट में देरी या विकृत क्यों हो सकता है?

ऐसा इसलिए हो सकता है क्योंकि आउटपुट अतिभारित है।प्रत्येक इनपुट EX-NOR आउटपुट से जुड़ा कुछ विद्युत भार और लंबे तार जोड़ता है या पीसीबी ट्रेस कैपेसिटेंस जोड़ते हैं।बहुत अधिक लोड होने से आउटपुट धीमा हो जाता है संक्रमण और सिग्नल को विकृत कर सकता है, खासकर तेज़ सर्किट में।ए यदि EX-NOR आउटपुट फ़ीड होना चाहिए तो बफ़र गेट या ड्राइवर IC की आवश्यकता हो सकती है कई अन्य तर्क इनपुट।तार की लंबाई कम करना और पंखा बंद करना भी सीमित करना स्वच्छ स्विचिंग बनाए रखने में मदद करता है।

10. क्या कोई माइक्रोकंट्रोलर किसी सर्किट में EX-NOR गेट को बदल सकता है?

यदि तुलना नहीं होती है तो एक माइक्रोकंट्रोलर EX-NOR तर्क को प्रतिस्थापित कर सकता है तुरंत या बहुत तेज़ गति से घटित होने की आवश्यकता है।माइक्रोकंट्रोलर कर सकता है दो इनपुट पिन पढ़ें, सॉफ़्टवेयर में उनकी स्थिति की तुलना करें, और एक उत्पादन करें आउटपुट.हालाँकि, सर्किट की आवश्यकता होने पर हार्डवेयर EX-NOR गेट बेहतर होता है तेज़ प्रतिक्रिया, कम सॉफ़्टवेयर निर्भरता, या निरंतर वास्तविक समय संकेत तुलना.सरल एम्बेडेड परियोजनाओं के लिए, सॉफ़्टवेयर तुलना है अक्सर पर्याप्त होता है, लेकिन समय-संवेदनशील डिजिटल तर्क के लिए, हार्डवेयर EX-NOR है अधिक विश्वसनीय.
