DDB6U104N16RR 1600V 105A पावर मॉड्यूल क्या है: एक विस्तृत गाइड

Infineon से DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs एक मजबूत पावर मॉड्यूल है जो भारी शुल्क के उपयोग के लिए बनाया गया है।यह एक डायोड पुल और एक कॉम्पैक्ट पैकेज में एक चॉपर IGBT को जोड़ती है, जो स्थिर और कुशल प्रदर्शन देती है।1600 वी और 105 ए की रेटिंग के साथ, यह मोटर ड्राइव, यूपीएस और नवीकरणीय ऊर्जा इनवर्टर जैसी मांग प्रणालियों में अच्छी तरह से काम करता है।यह लेख इसकी विशेषताओं, चश्मे, फायदे, मुद्दों, अनुप्रयोगों और विकल्पों की व्याख्या करता है ताकि आपको पावर इलेक्ट्रॉनिक्स में इसके मूल्य को समझने में मदद मिल सके।

सूची

DDB6U104N16RR अवलोकन

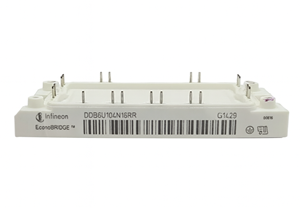

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs Infineon से एक उच्च-प्रदर्शन पावर मॉड्यूल है जिसे औद्योगिक अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है।विश्वसनीय DDB6 हाउसिंग सीरीज़ में निर्मित, यह एक चॉपर IGBT के साथ एक डायोड पुल को जोड़ती है, जिससे उच्च-वोल्टेज सर्किट में कुशल बिजली रूपांतरण और सुरक्षा को सक्षम किया जाता है।1600 वी तक के अवरुद्ध वोल्टेज और 105 ए की वर्तमान रेटिंग के साथ, यह मॉड्यूल भारी विद्युत भार के तहत भी स्थिर संचालन सुनिश्चित करता है।इसका स्क्रू-माउंट डिज़ाइन सुरक्षित स्थापना और उत्कृष्ट थर्मल प्रबंधन प्रदान करता है, जो इसे मजबूत, दीर्घकालिक उपयोग के लिए उपयुक्त बनाता है।

प्रदर्शन के लिए डिज़ाइन किया गया, DDB6U104N16RR को व्यापक रूप से मोटर ड्राइव, यूपीएस सिस्टम, फ्रीक्वेंसी कन्वर्टर्स और ब्रेकिंग चॉपर सर्किट में लागू किया जाता है जहां दक्षता और विश्वसनीयता की आवश्यकता होती है।इसके कम चालन नुकसान, मजबूत अलगाव और कॉम्पैक्ट फॉर्म फैक्टर आपको अंतरिक्ष या स्थायित्व पर समझौता किए बिना शक्तिशाली सिस्टम डिजाइन करने की अनुमति देते हैं।

यदि आप DDB6U104N16RR खरीदने में रुचि रखते हैं, तो मूल्य निर्धारण और उपलब्धता के लिए हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।

DDB6U104N16RR सुविधाएँ

• उच्च रेटिंग - भारी शुल्क के उपयोग के लिए निर्मित 1600 वी और 105 ए तक हैंडल।

• चॉपर IGBT + डायोड ब्रिज - एक मॉड्यूल में रेक्टिफायर और स्विचिंग को जोड़ती है।

• व्यापक तापमान सीमा - -40 डिग्री सेल्सियस से 150 डिग्री सेल्सियस तक सुरक्षित रूप से काम करता है।

• कम हानि - बेहतर दक्षता के लिए कम फॉरवर्ड वोल्टेज ड्रॉप और कम संतृप्ति वोल्टेज।

• मजबूत अलगाव - सक्रिय भागों और बेसप्लेट के बीच 2.5 केवी तक का सामना करता है।

• अच्छा कूलिंग - प्रभावी गर्मी अपव्यय के लिए कम थर्मल प्रतिरोध।

• टिकाऊ निर्माण - लंबे जीवन के लिए सिरेमिक सब्सट्रेट और पृथक बेस प्लेट।

• संक्षिप्त परिरूप - सुरक्षित और स्थिर उपयोग के लिए आसान स्क्रू-माउंट इंस्टॉलेशन।

DDB6U104N16RR विद्युत विशेषताओं

DDB6U104N16RR आंतरिक सर्किट आरेख

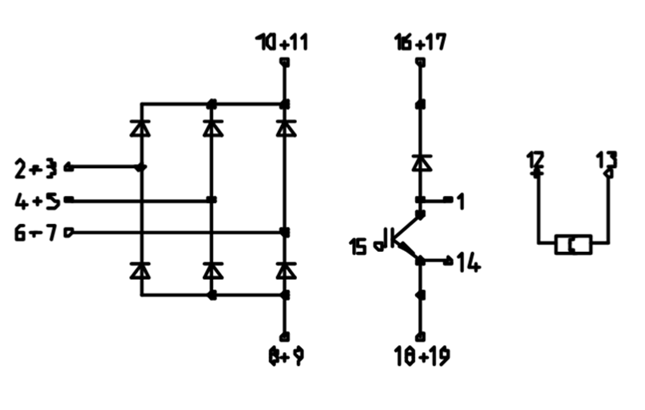

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs का आंतरिक सर्किट आरेख मॉड्यूल के एकीकृत रेक्टिफायर, थायरिस्टोर और सेंसिंग तत्वों को दर्शाता है।बाईं ओर, छह डायोड तीन-चरण पुल कॉन्फ़िगरेशन में जुड़े हुए हैं।2+3, 4+5, और 6+7 लेबल वाले टर्मिनलों ने एसी इनपुट चरणों के रूप में काम किया, जबकि 8+9 और 10+11 नकारात्मक और सकारात्मक डीसी आउटपुट प्रदान करते हैं।यह व्यवस्था डीसी में तीन-चरण एसी पावर के कुशल रूपांतरण को सुनिश्चित करती है।

मध्य खंड में, आरेख एक फ्रीव्हीलिंग डायोड के साथ एक थायरिस्टोर सर्किट को दिखाता है।टर्मिनल 1 एनोड, 14 कैथोड, और 15 द गेट है जो थाइरिस्टर को ट्रिगर करने के लिए है।टर्मिनल 16+17 और 18+19 डायोड को समानांतर में कनेक्ट करते हैं, जिससे ऑपरेशन के दौरान नियंत्रित स्विचिंग और सुरक्षा की अनुमति मिलती है।

दाईं ओर, 12 और 13 के बीच का छोटा प्रतीक तापमान की निगरानी के लिए उपयोग किए जाने वाले एनटीसी थर्मिस्टर का प्रतिनिधित्व करता है।यह घटक सिस्टम को मॉड्यूल की थर्मल स्थिति को महसूस करने की अनुमति देता है, सुरक्षित संचालन सुनिश्चित करता है और ओवरहीटिंग से बचाता है।

DDB6U104N16RR पैकेजिंग आयाम

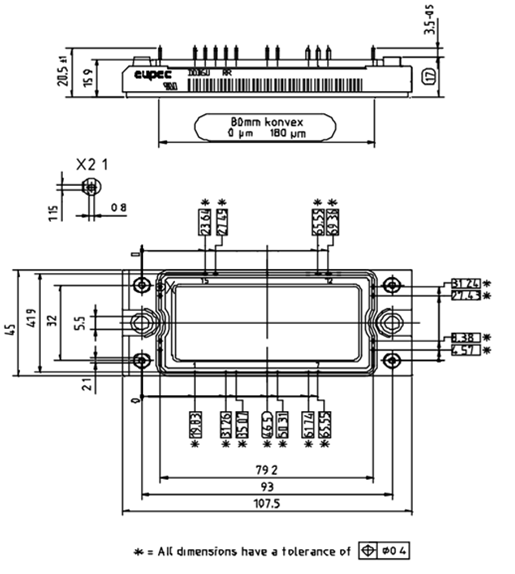

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs के पैकेजिंग आयाम इसकी कॉम्पैक्ट आयताकार संरचना को परिभाषित करते हैं, लगभग 107.5 मिमी की लंबाई, 45.9 मिमी की चौड़ाई और 20.5 मिमी की ऊंचाई, बिजली प्रणालियों में आसान एकीकरण सुनिश्चित करता है।ड्राइंग सीधे कनेक्शन के लिए सटीक नंबरिंग के साथ टर्मिनल व्यवस्था का विवरण देता है, जबकि मानकीकृत रिक्ति पीसीबी और बसबार के साथ संगतता का समर्थन करती है।बढ़ते छेद सुरक्षित बन्धन के लिए तैनात होते हैं, और उत्तल सहिष्णुता के साथ फ्लैट बेस एक हीटसिंक से जुड़े होने पर कुशल थर्मल संपर्क सुनिश्चित करता है।

DDB6U104N16RR लाभ और नुकसान

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs लाभ:

• एक मॉड्यूल में डायोड ब्रिज और चॉपर IGBT को जोड़ती है।

• उच्च वोल्टेज (1600 वी) और उच्च वर्तमान (105 ए) को संभाल सकते हैं।

• विश्वसनीय प्रदर्शन के लिए अच्छी गर्मी अपव्यय।

• पृथक बेसप्लेट के साथ मजबूत और कॉम्पैक्ट डिजाइन।

• एक विस्तृत तापमान सीमा के साथ कठोर वातावरण में अच्छी तरह से काम करता है।

DDB6U104N16RR नुकसान:

• यदि एक हिस्सा विफल हो जाता है, तो पूरे मॉड्यूल को बदल दिया जाना चाहिए।

• दक्षता बहुत अधिक तापमान पर गिरती है।

• छोटी परियोजनाओं में एकल घटकों का उपयोग करने की तुलना में अधिक महंगा।

• असतत भागों की तुलना में बड़ा आकार।

• बहुत उच्च आवृत्ति स्विचिंग के लिए सबसे अच्छा विकल्प नहीं है।

DDB6U104N16RR सामान्य मुद्दे और संकल्प

overheating - ठंडा होने पर मॉड्यूल बहुत गर्म हो सकता है।इसे एक बड़े हीटिंक, अच्छे एयरफ्लो और उचित बढ़ते के साथ ठीक करें।

दक्षता हानि - समय के साथ या उच्च तापमान पर, वोल्टेज की गिरावट बढ़ जाती है और दक्षता कम हो जाती है।सुरक्षित सीमा के भीतर रहकर और जरूरत पड़ने पर मॉड्यूल को बदलकर इससे बचें।

शॉर्ट-सर्किट क्षति - पावर सर्ज या अधिभार विफलता का कारण बन सकता है।मॉड्यूल की सुरक्षा के लिए फ़्यूज़, ब्रेकर या स्नबर सर्किट का उपयोग करें।

गेट समस्याएँ - गलत गेट सिग्नल या शोर में खराबी हो सकती है।गेट वोल्टेज की जाँच करें, सही प्रतिरोधों का उपयोग करें, और यदि आवश्यक हो तो परिरक्षण जोड़ें।

अलगाव के मुद्दे - नमी या गंदगी इन्सुलेशन को तोड़ सकती है।लीक को रोकने के लिए मॉड्यूल को साफ, सूखा और ठीक से संलग्न रखें।

DDB6U104N16RR अनुप्रयोग

नवीकरणीय ऊर्जा इनवर्टर - ग्रिड या स्थानीय उपयोग के लिए सौर पैनलों या पवन टर्बाइन से एसी में डीसी को परिवर्तित करना।

सॉफ्ट-स्टार्टर सर्किट - मोटर स्टार्ट-अप टॉर्क का प्रबंधन और इनरश धाराओं को सीमित करना।

औद्योगिक मोटर ड्राइव और चर आवृत्ति ड्राइव (VFDs) - पंप, कंप्रेशर्स, प्रशंसकों में गति और टोक़ को नियंत्रित करना।

यूपीएस (निर्बाध बिजली की आपूर्ति) - सुधार और बिजली रूपांतरण चरणों के हिस्से के रूप में।

स्विच-मोड बिजली की आपूर्ति (एसएमपी) और बिजली रूपांतरण प्रणालियाँ - उच्च-शक्ति डीसी/एसी या एसी/डीसी चरण।

रेल कर्षण और परिवहन प्रणालियाँ - इलेक्ट्रिक ट्रेनों या ट्राम में शक्ति को नियंत्रित करना।

इलेक्ट्रिक वाहन चार्जिंग स्टेशन और संबंधित पावर इलेक्ट्रॉनिक्स - उच्च वोल्टेज और धाराओं को परिवर्तित करना और संभालना।

वेल्डिंग मशीन और प्लाज्मा प्रणाली - इन्वर्टर वेल्डिंग सर्किट ड्राइविंग के लिए।

एचवीएसी सिस्टम्स - कंप्रेशर्स, ब्लोअर और पंपों में मोटर नियंत्रण।

बिजली संचरण और वितरण प्रणालियाँ - विशेष रूप से कन्वर्टर्स, चॉपर्स या सुरक्षात्मक सर्किट में।

DDB6U104N16RR निर्माता

इंफीनन टेक्नोलॉजीज (इसकी EUPEC विरासत के माध्यम से) DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs मॉड्यूल का निर्माता है।मूल रूप से डिज़ाइन और उत्पाद लाइन EUPEC GMBH से आई थी, जो पावर सेमीकंडक्टर्स में विशेषज्ञता वाली एक जर्मन कंपनी थी, जिसे 1999 में Infineon के पावर इलेक्ट्रॉनिक्स डिवीजन में अधिग्रहित और एकीकृत किया गया था। Infineon वैश्विक विपणन, योग्यता और समर्थन को संभालता है, वे DDB6U104N16RR के लिए एक उत्पाद योग्यता रिपोर्ट (PQR) जारी करते हैं, जो उद्योग और विश्वसनीयता के साथ अनुपालन दिखाते हैं।मॉड्यूल ब्रेक चॉपर और एनटीसी विकल्पों के साथ डायोड-ब्रिज मॉड्यूल के Infineon के Econobridge ™ परिवार का हिस्सा है, जिसमें 1600 V वोल्टेज रेटिंग, 104 एक नाममात्र वर्तमान, और 550 तक की सर्ज क्षमता जैसे विनिर्देशों के साथ।

DDB6U104N16RR विकल्प

DDB6U50N16W1RP

DDB6U84N16RR DDB6U84N16RR INFINEON IGBT Modules In Stock: 36400 pcs

DDB6U104N16RR VS DDB6U84N16RR

पैरामीटर	DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs	DDB6U84N16RR DDB6U84N16RR INFINEON IGBT Modules In Stock: 36400 pcs
उत्पादक	इन्फिनोन परंपरा)	इन्फिनोन परंपरा)
मॉड्यूल परिवार	Econobridge ™ DDB6	Econobridge ™ DDB6
रिवर्स वोल्टेज (वी।आरआरएम)	1600 वी	1600 वी
नाममात्र वर्तमान	105 ए	85 ए
सर्ज करंट (मैं)फंसी, 10 एमएस)	650 ए (25 डिग्री सेल्सियस), 550 ए (150 ° C)	निर्दिष्ट नहीं (कम 104N16RR से)
आगे की वोल्टेज (डायोड)	~ 1.10 V @ 100 ए, 150 ° C	~ 1.55 वी (नाममात्र)
आईजीबीटी वीसीई (सत)	~ 2.1 वी @ 50 ए	इसी तरह आश्रित)
गेट दहलीज वोल्टेजजीई (वें))	4.5 - 6.5 वी	4.5 - 6.5 वी
गेट ट्रिगर करंट (मैंजीटी)	~ 5 मा	~ 5 मा
गेट चार्ज (क्यूजी)	~ 0.38 µc	निर्दिष्ट नहीं है
थर्मल रेज़िज़टेंस (आरTHJC)	IGBT ~ 0.66 K/W, डायोड ~ 0.72 K/W	ज़रा सा ऊंचा (कम वर्तमान हैंडलिंग)
परिचालन तापमान	-40 ° C से +150 ° C	-40 ° C से +150 ° C
अलगाव वोल्टेज	2.5 केवी (50 हर्ट्ज, 1 मिनट)	2.5 केवी (50 हर्ट्ज, 1 मिनट)
बढ़ते शैली	स्क्रू माउंट (एम 5, 4 एनएम टोक़)	स्क्रू माउंट (एम 5, 4 एनएम टोक़)
क्रीपेज दूरी	~ 12.5 मिमी	~ 12.5 मिमी
मॉड्यूल भार	~ 185 ग्राम	~ 185 ग्राम

निष्कर्ष

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs उद्योगों के लिए एक सबसे अच्छा विकल्प है जिसे उच्च शक्ति और लंबे समय तक चलने वाले प्रदर्शन की आवश्यकता होती है।इसका डिज़ाइन पावर रूपांतरण को आसान बनाता है, जबकि इसकी स्थायित्व इसे कठिन परिस्थितियों को संभालने की अनुमति देता है।यद्यपि यह प्रतिस्थापित करने के लिए अधिक महंगा और कठिन हो सकता है, दक्षता और विश्वसनीयता में इसके लाभ किसी भी अनुप्रयोग में इसका उपयोग करने लायक बनाते हैं।
