डीओबीओटी एटम और ह्यूमनॉइड रोबोट इलेक्ट्रॉनिक्स: सेंसर, विजन, मोटर्स, पावर और संचार सिस्टम कैसे काम करते हैं

DOBOT एटम ने ध्यान आकर्षित किया है क्योंकि यह एक ही रोबोटिक प्लेटफॉर्म के भीतर ह्यूमनॉइड मोशन, दूरबीन दृष्टि, गहराई सेंसिंग, LiDAR धारणा, निपुण हाथ, एज AI और टेलीऑपरेशन को जोड़ता है।इन क्षमताओं के पीछे एक एकीकृत इलेक्ट्रॉनिक्स आर्किटेक्चर है जो सेंसिंग, प्रोसेसिंग, मूवमेंट, पावर प्रबंधन और संचार का समर्थन करता है।यह लेख आमतौर पर डीओबीओटी एटम-शैली ह्यूमनॉइड रोबोट से जुड़े इलेक्ट्रॉनिक उप-प्रणालियों की पड़ताल करता है, जिसमें सेंसर, विजन सिस्टम, बीएलडीसी मोटर नियंत्रण, रोबोटिक जोड़, एनकोडर फीडबैक, बैटरी प्रबंधन, सिग्नल अलगाव और वायरलेस संचार प्रौद्योगिकियां शामिल हैं जो समन्वित और बुद्धिमान रोबोटिक संचालन को सक्षम बनाती हैं।

कैटलॉग

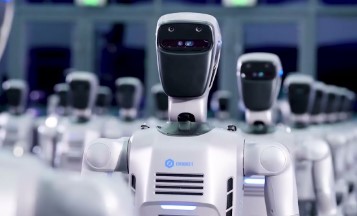

चित्र 1. DOBOT एटम-शैली ह्यूमनॉइड रोबोट इलेक्ट्रॉनिक्स

कौन से इलेक्ट्रॉनिक्स DOBOT एटम-शैली ह्यूमनॉइड रोबोट को काम में लाते हैं?

डीओबीओटी एटम जैसे ह्यूमनॉइड रोबोट कुशल और समन्वित संचालन का समर्थन करने के लिए उन्नत ह्यूमनॉइड रोबोट इलेक्ट्रॉनिक्स और एक संरचित रोबोट इलेक्ट्रॉनिक्स आर्किटेक्चर का उपयोग करते हैं।इलेक्ट्रॉनिक सिस्टम में एक एकीकृत ढांचे के भीतर सेंसर, एम्बेडेड नियंत्रक, एक्चुएटर ड्राइव इकाइयां, संचार मॉड्यूल और पावर प्रबंधन घटक शामिल हो सकते हैं।कैमरा, LiDAR, जड़त्वीय माप इकाइयाँ और बल सेंसर जैसे सेंसर पर्यावरण और गति से संबंधित डेटा प्राप्त करते हैं, जबकि एक्चुएटर नियंत्रित यांत्रिक गति उत्पन्न करते हैं।रोबोट इलेक्ट्रॉनिक्स आर्किटेक्चर सेंसिंग, प्रोसेसिंग और एक्चुएशन मॉड्यूल के बीच संचार और नियंत्रण संरचना स्थापित करता है।यह अंतर मायने रखता है क्योंकि स्थिर गति और विश्वसनीय कार्य निष्पादन के लिए सिंक्रनाइज़ ऑपरेशन, वास्तविक समय प्रतिक्रिया और सटीक नियंत्रण की आवश्यकता होती है।

सार्वजनिक DOBOT एटम विशिष्टताएँ और वे रोबोट इलेक्ट्रॉनिक्स के बारे में क्या बताते हैं

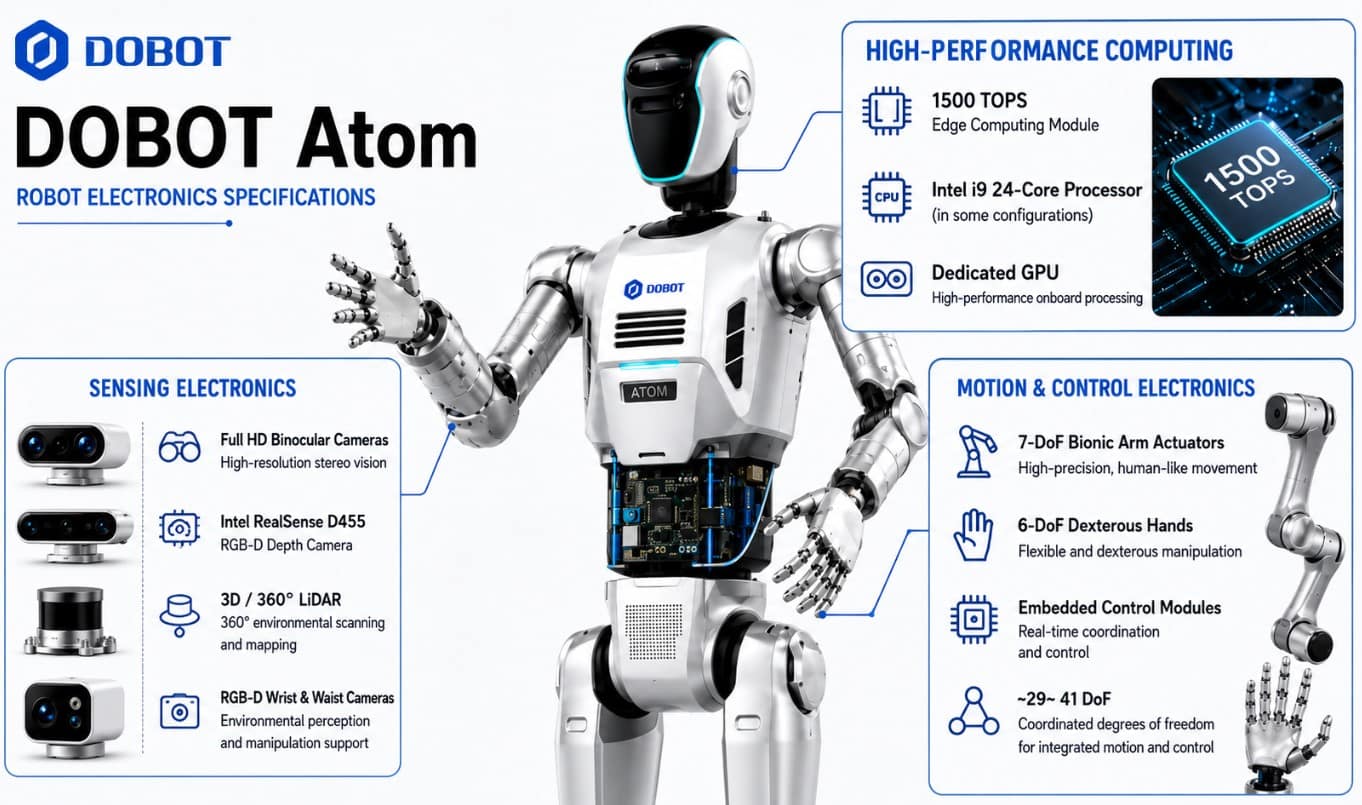

चित्र 2. DOBOT एटम सार्वजनिक विशिष्टताएँ

DOBOT एटम श्रृंखला के सार्वजनिक विनिर्देश कई इलेक्ट्रॉनिक उपप्रणालियों और प्लेटफ़ॉर्म-स्तरीय क्षमताओं को प्रकट करते हैं जो इसके ह्यूमनॉइड रोबोट इलेक्ट्रॉनिक्स आर्किटेक्चर को समझाने में मदद करते हैं।प्लेटफ़ॉर्म 1500 TOPS एज कंप्यूटिंग मॉड्यूल को एकीकृत करता है, जिसे इंटेल i9 24-कोर प्रोसेसर और उच्च-प्रदर्शन ऑनबोर्ड प्रोसेसिंग के लिए एक समर्पित GPU के साथ कुछ कॉन्फ़िगरेशन में जोड़ा जाता है।ये प्रोसेसिंग और सेंसिंग सबसिस्टम सामूहिक रूप से डीओबीओटी एटम इलेक्ट्रॉनिक्स बनाते हैं, जो ऑनबोर्ड एआई गणना, धारणा और समन्वित रोबोटिक नियंत्रण का समर्थन करते हैं।इसके सेंसिंग इलेक्ट्रॉनिक्स में पूर्ण HD दूरबीन कैमरे, एक Intel RealSense D455 RGB-D गहराई वाला कैमरा, 3D/360° LiDAR, और पर्यावरण धारणा और हेरफेर समर्थन के लिए अतिरिक्त RGB-D कलाई और कमर कैमरे शामिल हैं।मोशन और कंट्रोल इलेक्ट्रॉनिक्स में 7-DoF बायोनिक आर्म एक्चुएटर्स, 6-DoF निपुण हाथ और एम्बेडेड कंट्रोल मॉड्यूल शामिल होते हैं जो लगभग 29-41 डिग्री की स्वतंत्रता का समन्वय करते हैं, जो सटीक मूवमेंट और सिस्टम नियंत्रण के लिए एक एकीकृत रोबोट इलेक्ट्रॉनिक्स आर्किटेक्चर बनाते हैं।

ह्यूमनॉइड रोबोट में सेंसर इलेक्ट्रॉनिक्स

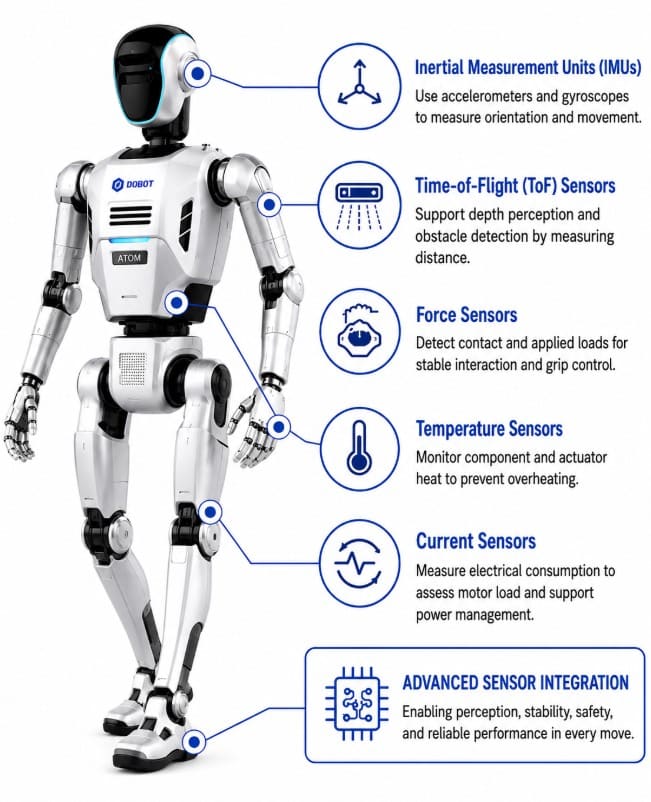

चित्र 3. ह्यूमनॉइड रोबोट में सेंसर इलेक्ट्रॉनिक्स

सेंसर इलेक्ट्रॉनिक्स ह्यूमनॉइड रोबोट में गति नियंत्रण, संतुलन और सिस्टम निगरानी के लिए वास्तविक समय पर प्रतिक्रिया प्रदान करता है।डीओबीओटी एटम-शैली ह्यूमनॉइड रोबोट में, सेंसर इलेक्ट्रॉनिक्स में आईएमयू, दूरी सेंसिंग मॉड्यूल, बल सेंसर, तापमान सेंसर और वर्तमान निगरानी सर्किट शामिल हो सकते हैं।सार्वजनिक DOBOT सामग्रियां गहराई वाले कैमरे, दूरबीन दृष्टि, LiDAR और रोबोटिक सक्रियण पर जोर देती हैं, जबकि समान ह्यूमनॉइड सिस्टम की व्यापक सेंसर वास्तुकला अक्सर गति, दूरी, बल और विद्युत निगरानी संकेतों पर निर्भर करती है।

आईएमयू अभिविन्यास और गति को मापने के लिए एक्सेलेरोमीटर और जाइरोस्कोप का उपयोग करते हैं।उड़ान के समय (टीओएफ) सेंसर दूरी मापकर गहराई की धारणा और बाधा का पता लगाने में सहायता करते हैं।फोर्स सेंसर स्थिर संपर्क और पकड़ नियंत्रण के लिए संपर्क और लागू भार का पता लगाते हैं।तापमान सेंसर ओवरहीटिंग को रोकने के लिए घटक और एक्चुएटर की गर्मी की निगरानी करते हैं, जबकि वर्तमान सेंसर मोटर लोड का आकलन करने और बिजली प्रबंधन का समर्थन करने के लिए विद्युत खपत को मापते हैं।साथ में, ये सेंसर स्थिरता, सुरक्षा और विश्वसनीय रोबोट संचालन को बढ़ाते हैं।

विज़न इलेक्ट्रॉनिक्स: गहराई वाले कैमरे, दूरबीन दृष्टि और छवि सेंसर

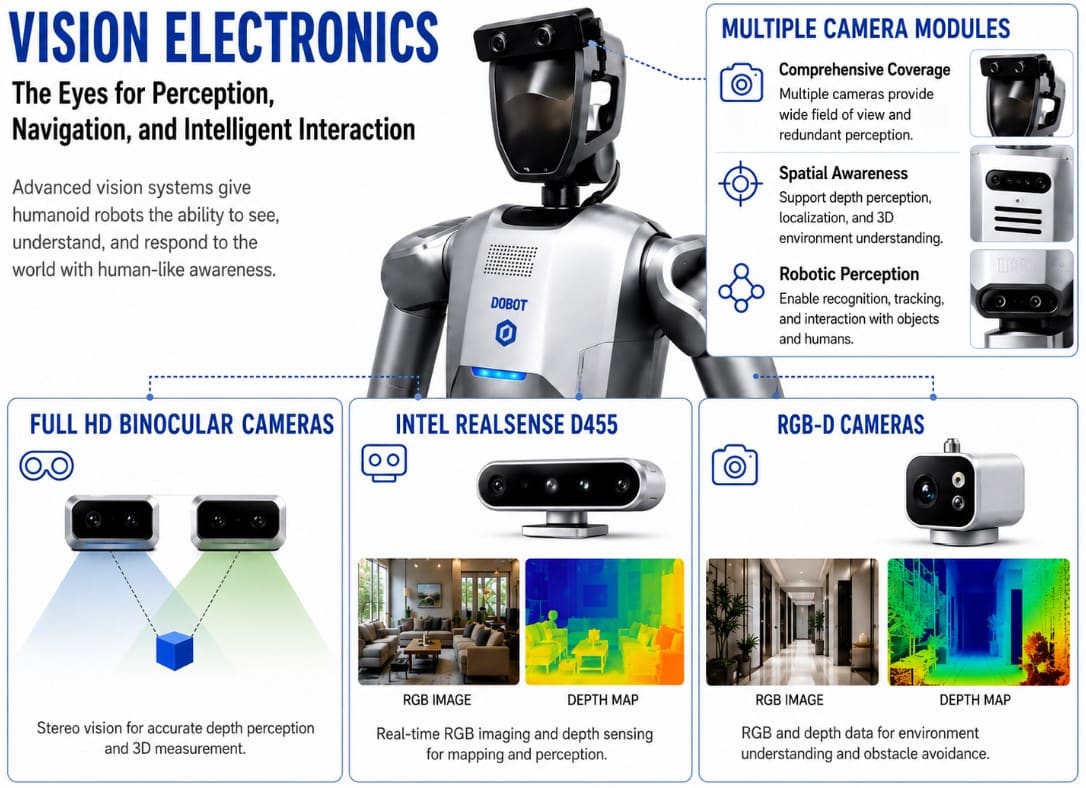

चित्र 4. विज़न इलेक्ट्रॉनिक्स

ह्यूमनॉइड रोबोट में विज़न इलेक्ट्रॉनिक्स पर्यावरणीय धारणा, नेविगेशन और ऑब्जेक्ट इंटरैक्शन के लिए आवश्यक हैं।डोबोट एटम विज़न सिस्टम स्थानिक जागरूकता और रोबोटिक धारणा कार्यों का समर्थन करने के लिए आरजीबी इमेजिंग, गहराई सेंसिंग प्रौद्योगिकियों और कई कैमरा मॉड्यूल को एकीकृत कर सकता है।Intel RealSense D455 जैसे सिस्टम सटीक स्थानिक माप और दूरी अनुमान प्रदान करने के लिए गहराई सेंसिंग तकनीक के साथ RGB इमेजिंग को एकीकृत करते हैं।पूर्ण HD दूरबीन कैमरे मानव त्रिविम दृष्टि की नकल करने के लिए दोहरे सिंक्रनाइज़ छवि सेंसर का उपयोग करते हैं, छवि असमानता विश्लेषण के माध्यम से गहराई की धारणा और वस्तु स्थानीयकरण को सक्षम करते हैं।इसके अलावा, आरजीबी-डी कैमरे एक साथ रंग और गहराई की जानकारी प्राप्त करते हैं, जिससे दृश्य समझ और पर्यावरण मानचित्रण में सुधार होता है।ये विज़न इलेक्ट्रॉनिक्स दृश्य संवेदन क्षमता को बढ़ाते हैं और ह्यूमनॉइड रोबोट धारणा प्रणालियों के भीतर महत्वपूर्ण घटकों के रूप में काम करते हैं।

ह्यूमनॉइड रोबोट मोशन के लिए बीएलडीसी इलेक्ट्रॉनिक्स

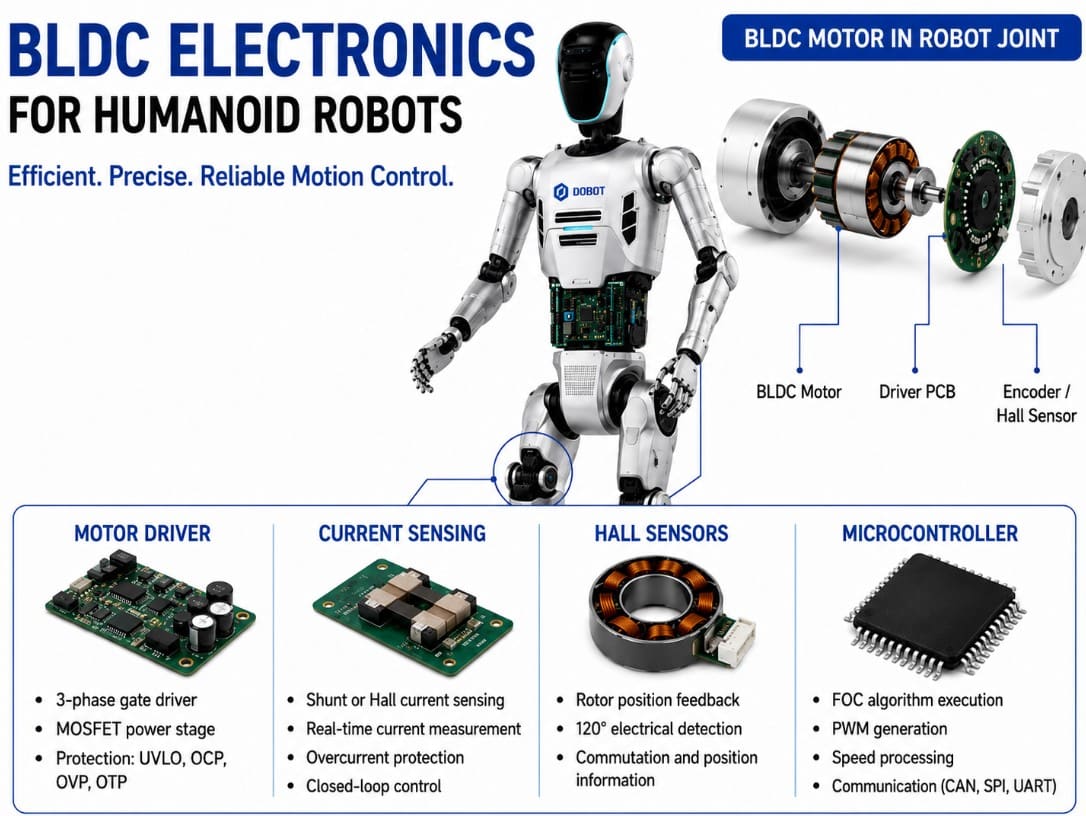

चित्र 5. बीएलडीसी इलेक्ट्रॉनिक्स

ह्यूमनॉइड रोबोट में बीएलडीसी इलेक्ट्रॉनिक्स महत्वपूर्ण हैं क्योंकि वे रोबोटिक जोड़ों और गति प्रणालियों में उपयोग किए जाने वाले ब्रशलेस डीसी मोटर्स का कुशल और सटीक नियंत्रण प्रदान करते हैं।ह्यूमनॉइड रोबोट बीएलडीसी मोटर नियंत्रण आमतौर पर सटीक टॉर्क विनियमन और स्थिर गति प्राप्त करने के लिए मोटर ड्राइवरों, वर्तमान सेंसिंग सर्किट और फीडबैक तंत्र को एकीकृत करता है।फ़ील्ड-ओरिएंटेड कंट्रोल (FOC) को आमतौर पर समन्वित वर्तमान नियंत्रण के माध्यम से मोटर टॉर्क और गति को विनियमित करने के लिए लागू किया जाता है।हॉल सेंसर रोटर स्थिति फीडबैक प्रदान करते हैं, जबकि करंट सेंसिंग सर्किट बंद-लूप नियंत्रण और सुरक्षा के लिए मोटर करंट की निगरानी करते हैं।पावर चरण आमतौर पर तीन-चरण मोटर धाराओं को कुशलतापूर्वक स्विच करने के लिए गेट ड्राइवर और एमओएसएफईटी का उपयोग करते हैं।

नीचे दिए गए उदाहरण आमतौर पर समान ह्यूमनॉइड रोबोट गति और नियंत्रण प्रणालियों में उपयोग किए जाने वाले इलेक्ट्रॉनिक्स को दर्शाते हैं।डीआरवी10970 जैसे उपकरण, 5-18 वी, 1 ए आरएमएस और 1.5 ए पीक पर चलने वाला तीन-चरण बीएलडीसी ड्राइवर, कम-शक्ति वाले बीएलडीसी अनुप्रयोगों के लिए उदाहरण के रूप में काम करते हैं।Infineon MOTIX TLE9563-3QX को एकीकृत गेट ड्राइवर, बिजली आपूर्ति और संचार इंटरफेस के साथ BLDC मोटर सिस्टम IC के रूप में वर्णित किया जा सकता है।इसे एक स्टैंडअलोन हाई-पावर ह्यूमनॉइड संयुक्त ड्राइवर के बजाय एक एकीकृत बीएलडीसी नियंत्रण उदाहरण के रूप में बेहतर ढंग से प्रस्तुत किया गया है।

संयुक्त इलेक्ट्रॉनिक्स: एक्चुएटर्स, टॉर्क कंट्रोल और मोटर ड्राइवर चरण

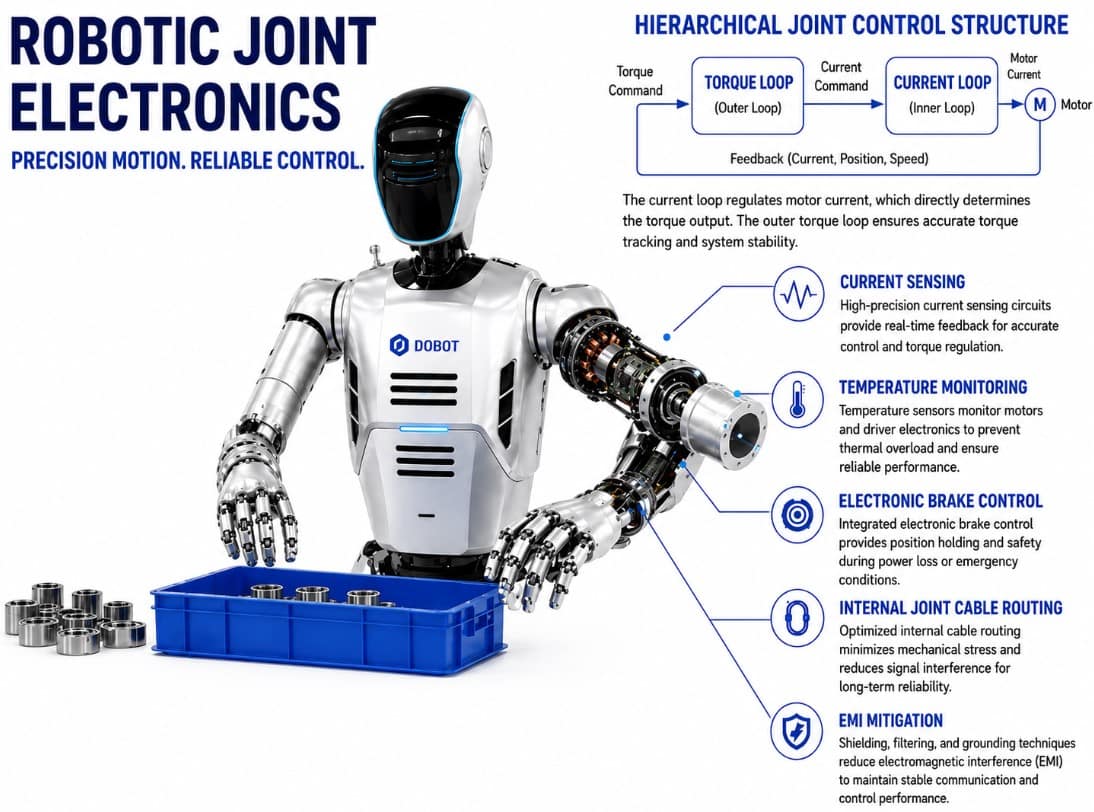

चित्र 6. संयुक्त इलेक्ट्रॉनिक्स

रोबोटिक संयुक्त इलेक्ट्रॉनिक्स ह्यूमनॉइड रोबोट में सटीक गति और विश्वसनीय संचालन प्राप्त करने के लिए एक्चुएटर्स, मोटर ड्राइवर चरणों और फीडबैक सिस्टम को एकीकृत करते हैं।संयुक्त नियंत्रक आमतौर पर एक पदानुक्रमित नियंत्रण संरचना को लागू करते हैं जिसमें एक वर्तमान लूप और एक बाहरी टॉर्क लूप होता है, जहां वर्तमान विनियमन सीधे मोटर टॉर्क आउटपुट को प्रभावित करता है।

करंट सेंसिंग सर्किट सटीक नियंत्रण के लिए फीडबैक प्रदान करते हैं, जबकि तापमान सेंसर थर्मल ओवरलोड को रोकने के लिए मोटर और ड्राइवर इलेक्ट्रॉनिक्स की निगरानी करते हैं।कुछ रोबोटिक जोड़ों में बिजली की हानि के दौरान स्थिति बनाए रखने और सुरक्षा के लिए इलेक्ट्रॉनिक ब्रेक नियंत्रण शामिल होता है।आंतरिक संयुक्त केबल रूटिंग को यांत्रिक तनाव और सिग्नल हस्तक्षेप को कम करना चाहिए, जबकि स्थिर संचार और नियंत्रण प्रदर्शन को बनाए रखने के लिए विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) शमन तकनीक जैसे परिरक्षण, फ़िल्टरिंग और ग्राउंडिंग आवश्यक हैं।

स्थिति और गति फीडबैक के लिए एनकोडर इलेक्ट्रॉनिक्स

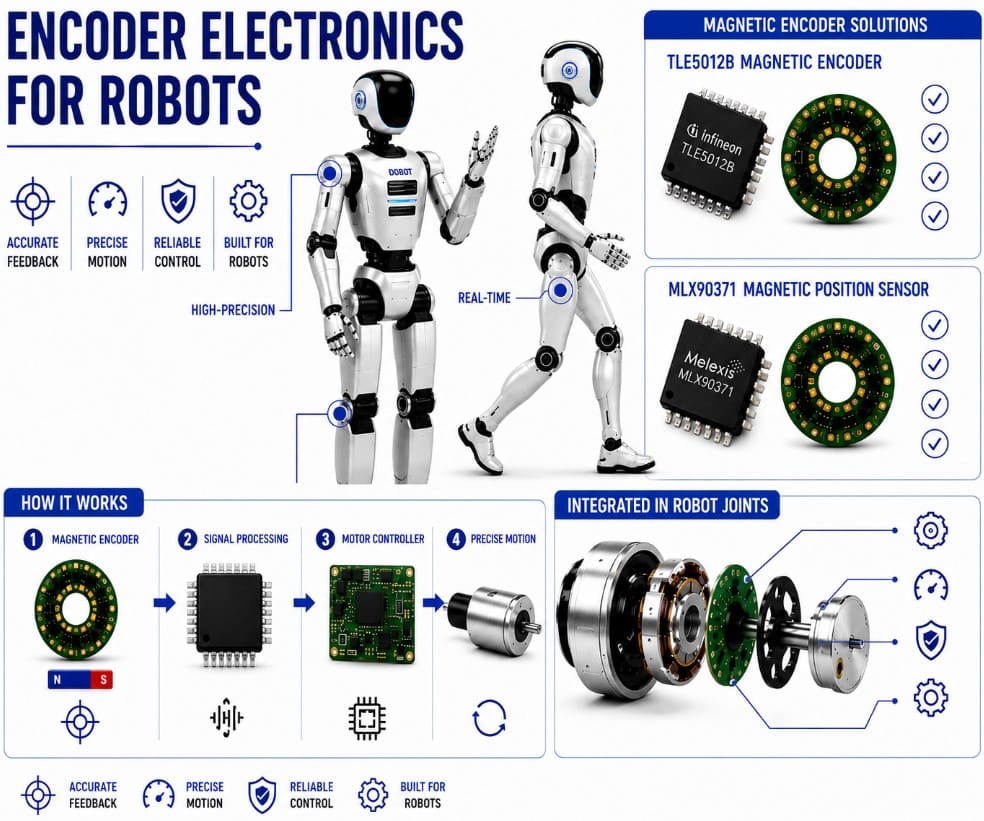

चित्र 7. एनकोडर इलेक्ट्रॉनिक्स

संयुक्त नियंत्रण प्रणालियों के भीतर सटीक स्थिति और गति प्रतिक्रिया के लिए ह्यूमनॉइड सिस्टम में रोबोट के लिए एनकोडर इलेक्ट्रॉनिक्स आवश्यक हैं।ये सेंसर बंद-लूप मोटर नियंत्रण, प्रक्षेपवक्र ट्रैकिंग और गति सिंक्रनाइज़ेशन के लिए आवश्यक वास्तविक समय माप प्रदान करते हैं।

नीचे दिए गए उपकरण उन तकनीकों का प्रतिनिधित्व करते हैं जिनका उपयोग अक्सर तुलनीय ह्यूमनॉइड रोबोट स्थिति सेंसिंग और फीडबैक आर्किटेक्चर में किया जाता है।Infineon TLE5012B TLE5012B Infineon 622 In Stock: 10100 pcs जैसे चुंबकीय कोण सेंसर iGMR चुंबकीय संवेदन तकनीक और साइन/कोसाइन क्षेत्र माप का उपयोग करके 360° कोणीय स्थिति संवेदन प्रदान करते हैं।यह उन्हें तुलनीय रोबोटिक प्रणालियों में रोटर स्थिति फीडबैक, संयुक्त कोण संवेदन और बंद-लूप मोटर नियंत्रण के लिए उपयुक्त बनाता है।

MLX90371 एक अन्य चुंबकीय स्थिति सेंसर है जिसका उपयोग घूर्णी और रैखिक माप के लिए किया जाता है, जो रोबोटिक वातावरण में संपर्क रहित सेंसिंग और उच्च विश्वसनीयता प्रदान करता है।मोटर नियंत्रकों के साथ एकीकृत, एनकोडर इलेक्ट्रॉनिक्स स्थिति सटीकता, वेग अनुमान और समग्र संयुक्त नियंत्रण प्रदर्शन में सुधार करते हैं।

ह्यूमनॉइड रोबोट बैटरी पैक के लिए बीएमएस इलेक्ट्रॉनिक्स

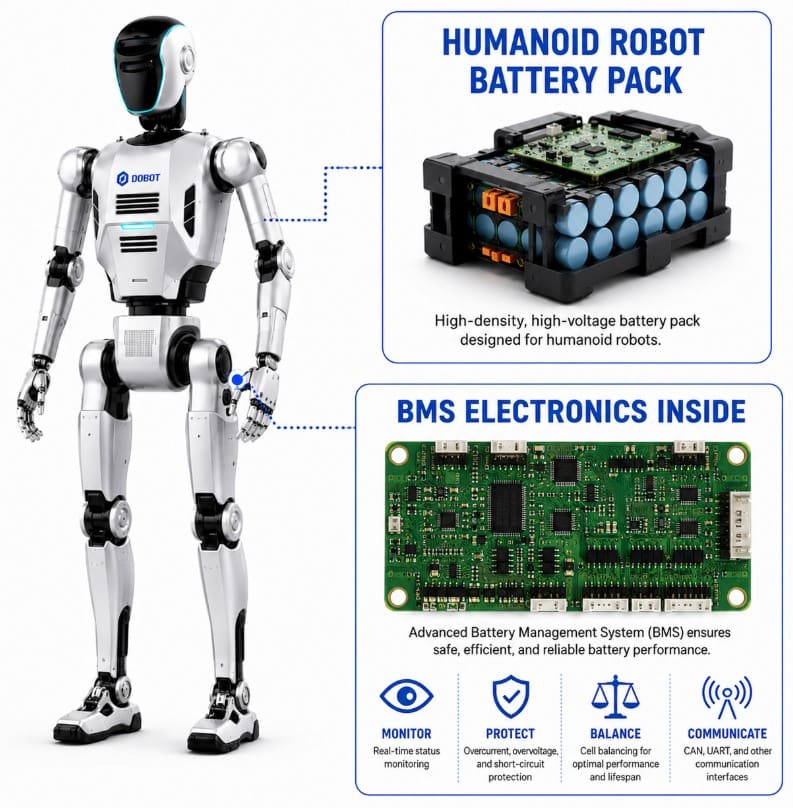

चित्र 8. बीएमएस इलेक्ट्रॉनिक्स

सुरक्षित संचालन, बिजली वितरण और बैटरी स्वास्थ्य निगरानी सुनिश्चित करने के लिए ह्यूमनॉइड रोबोट बैटरी पैक में बैटरी प्रबंधन प्रणाली (बीएमएस) इलेक्ट्रॉनिक्स एक महत्वपूर्ण कार्य है।एक ह्यूमनॉइड रोबोट बीएमएस ओवरचार्जिंग, ओवर-डिस्चार्जिंग और थर्मल दोषों को रोकने के लिए सेल वोल्टेज, करंट, तापमान और चार्ज की स्थिति जैसे मापदंडों की निगरानी करता है।

नीचे दिए गए घटकों के उदाहरण आमतौर पर समान ह्यूमनॉइड रोबोट पावर प्रबंधन प्रणालियों में उपयोग किए जाने वाले इलेक्ट्रॉनिक्स को दर्शाते हैं।टेक्सास इंस्ट्रूमेंट्स के BQ76952 जैसे उपकरण बैटरी मॉनिटर और प्रोटेक्टर आईसी हैं जो 3 से 16 श्रृंखला से जुड़ी कोशिकाओं के लिए डिज़ाइन किए गए हैं, जो वोल्टेज मॉनिटरिंग, वर्तमान माप, सुरक्षा सुविधाओं और सेल संतुलन कार्यों को एकीकृत करते हैं।एनालॉग डिवाइसेस से LTC6811 1.2 mV से कम की कुल माप त्रुटि के साथ 12 श्रृंखला-कनेक्टेड बैटरी कोशिकाओं की निगरानी कर सकता है, जो अत्यधिक सटीक सेल वोल्टेज माप प्रदान करता है और स्केलेबल बैटरी पैक आर्किटेक्चर के लिए डेज़ी-चेन संचार का समर्थन करता है।ये बीएमएस इलेक्ट्रॉनिक्स ह्यूमनॉइड रोबोटिक सिस्टम में सुरक्षा, विश्वसनीयता और पावर प्रबंधन में सुधार करते हैं।

रोबोट पावर सिस्टम में आइसोलेशन इलेक्ट्रॉनिक्स और सिग्नल सुरक्षा

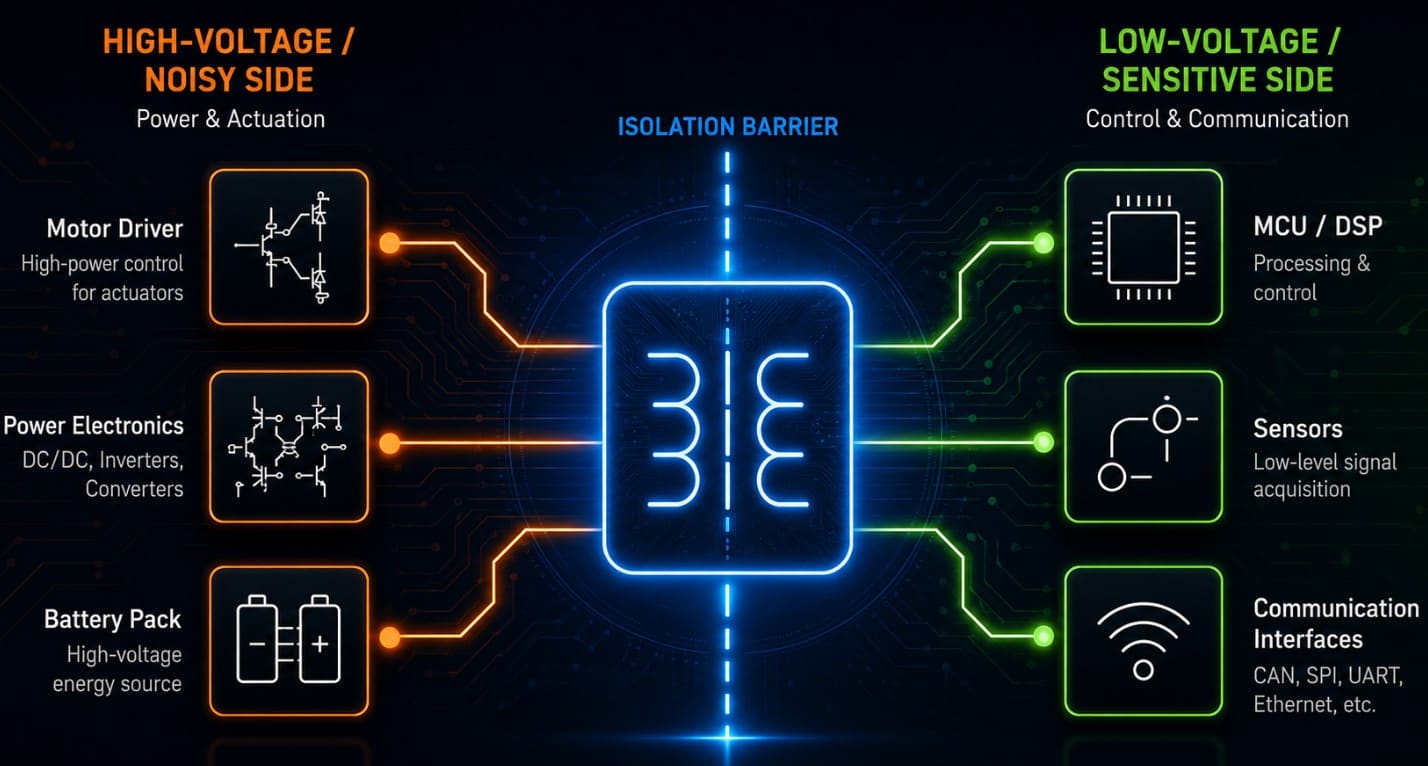

चित्र 9. अलगाव इलेक्ट्रॉनिक्स और सिग्नल सुरक्षा

ह्यूमनॉइड रोबोट में लो-वोल्टेज नियंत्रकों और संचार प्रणालियों को हाई-वोल्टेज मोटर चरणों, स्विचिंग शोर और जमीनी संभावित अंतर से बचाने के लिए आइसोलेशन इलेक्ट्रॉनिक्स आवश्यक हैं।ये उपकरण नियंत्रण और पावर डोमेन के बीच विश्वसनीय डेटा ट्रांसमिशन बनाए रखते हुए सिग्नल पथों को विद्युत रूप से अलग करते हैं।

नीचे दिए गए उपकरण आमतौर पर समान रोबोटिक अलगाव और सिग्नल सुरक्षा प्रणालियों में उपयोग किए जाने वाले घटकों के उदाहरण हैं।टेक्सास इंस्ट्रूमेंट्स के ISO7741 जैसे आइसोलेशन आईसी कैपेसिटिव तकनीक का उपयोग करते हैं और 5000VRMS तक की आइसोलेशन रेटिंग के साथ उच्च विद्युत चुम्बकीय प्रतिरक्षा प्रदान करते हैं।एनालॉग डिवाइसेस का ADuM141D iCoupler® तकनीक का उपयोग करता है और 13ns की अधिकतम प्रसार देरी के साथ तेजी से पृथक संचार का समर्थन करता है।ये घटक सुरक्षा में सुधार करते हैं, शोर युग्मन को कम करते हैं और रोबोटिक सिस्टम में सिग्नल अखंडता बनाए रखते हैं।

वायरलेस रोबोटिक्स: रिमोट कंट्रोल, टेलीऑपरेशन और रोबोट डेटा लिंक

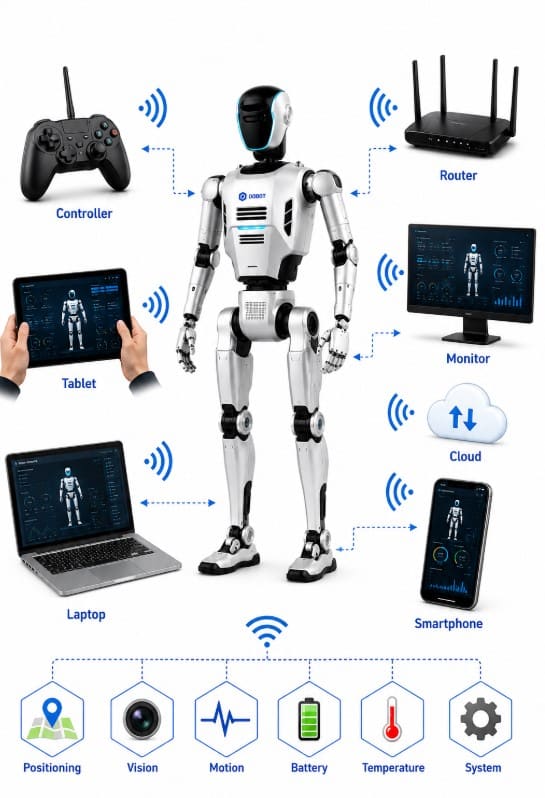

चित्र 10. वायरलेस रोबोटिक्स

ह्यूमनॉइड रोबोट में वायरलेस इलेक्ट्रॉनिक्स भौतिक कनेक्शन के बिना एम्बेडेड सबसिस्टम, बाहरी उपकरणों और मॉनिटरिंग प्लेटफार्मों के बीच संचार सक्षम करते हैं।ये मॉड्यूल रिमोट कंट्रोल, डायग्नोस्टिक्स और वितरित डेटा एक्सचेंज के लिए वायरलेस रोबोटिक्स संचार का समर्थन करते हैं।

समान रोबोटिक नेटवर्किंग सिस्टम में उपयोग किए जाने वाले संचार घटकों के उदाहरण नीचे दिए गए हैं।एस्प्रेसिफ सिस्टम्स द्वारा विकसित ईएसपी32, एक माइक्रोकंट्रोलर को अंतर्निहित वाई-फाई और ब्लूटूथ क्षमताओं के साथ एकीकृत करता है और आमतौर पर नेटवर्क कनेक्टिविटी, मोबाइल इंटरफेस और वायरलेस डिवाइस संचार के लिए उपयोग किया जाता है।इसके विपरीत, नॉर्डिक सेमीकंडक्टर द्वारा विकसित NRF24L01 NRF24L01 Nordic Semiconductor ASA IC RF TXRX ISM>1GHZ 20VFQFN In Stock: 16602 pcs , एक 2.4 गीगाहर्ट्ज आरएफ ट्रांसीवर है जो कम दूरी के एम्बेडेड वायरलेस लिंक के लिए डिज़ाइन किया गया है, जो माइक्रोकंट्रोलर और वितरित रोबोट मॉड्यूल के बीच कम-शक्ति संचार को सक्षम बनाता है।ये प्रौद्योगिकियाँ ह्यूमनॉइड रोबोट इलेक्ट्रॉनिक आर्किटेक्चर के भीतर विशिष्ट संचार भूमिकाएँ निभाती हैं।
