एमएलसीसी कैपेसिटर चयन गाइड: धारिता, वोल्टेज, पैकेज, X5R, X7R, और डीसी बायस

एमएलसीसी प्रदर्शन केवल नाममात्र धारिता पर निर्भर नहीं करता है। डीसी बायस, गलत पैकेज चयन, गलत वोल्टेज रेटिंग, तापमान सीमा, और धारिता हानि वास्तविक सर्किट में प्रयोज्य धारिता को कम कर सकते हैं। एक 10µF X5R कैपेसिटर संचालन वोल्टेज के तहत बहुत कम प्रभावी धारिता प्रदान कर सकता है। निम्नलिखित अनुभाग धारिता कोड, X5R बनाम X7R, वोल्टेज रेटिंग, पैकेज आकार, और डीकपलिंग, फ़िल्टरिंग, और पावर रेल में अनुप्रयोगों पर विस्तार से चर्चा करते हैं।

कैटलॉग

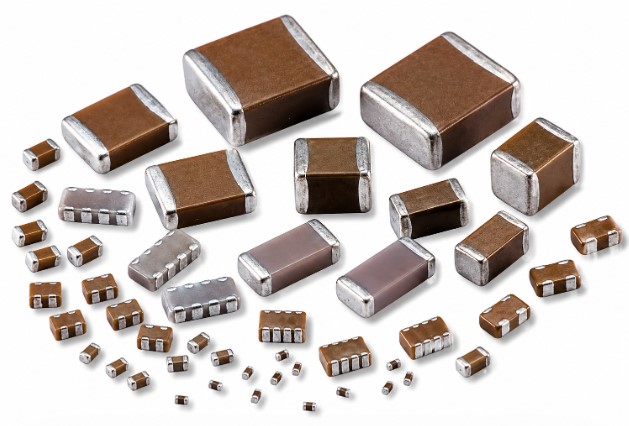

चित्र 1. एमएलसीसी कैपेसिटर

एमएलसीसी कैपेसिटर क्या है? 

एक मल्टीलेयर सिरेमिक कैपेसिटर (एमएलसीसी) एक निष्क्रिय इलेक्ट्रॉनिक घटक है जिसे कई पतली सिरेमिक डाइलेक्ट्रिक परतों से बनाया गया है जिन्हें आंतरिक धातु इलेक्ट्रोड के साथ वैकल्पिक रूप से व्यवस्थित किया गया है। निर्माण के दौरान, इन परतों को स्टैक किया जाता है, लेमिनेट किया जाता है, और एक एकल संकुचित संरचना में को-फायर किया जाता है, इस प्रक्रिया में एक उपकरण के भीतर समानांतर रूप से जुड़े कई कैपेसिटर तत्व बनते हैं। यह मल्टीलेयर डिज़ाइन उच्च धारिता मानों को सक्षम बनाता है जबकि छोटे भौतिक आकार को बनाए रखता है। एमएलसीसी का व्यापक उपयोग इलेक्ट्रॉनिक सर्किट में फ़िल्टरिंग, डीकपलिंग, बायपासिंग, और ऊर्जा भंडारण अनुप्रयोगों के लिए किया जाता है, विशेष रूप से स्मार्टफ़ोन, कंप्यूटर, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, और संचार प्रणालियों में।

एमएलसीसी धारिता कोड: 104, 105, 106, 226, 476, और 107

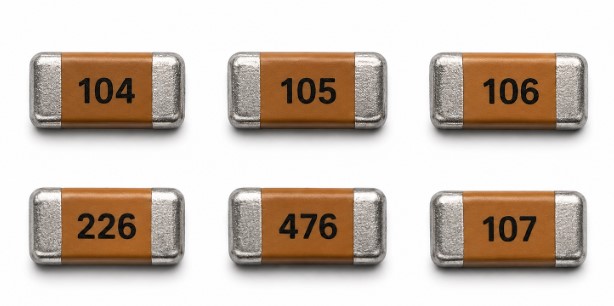

चित्र 2. एमएलसीसी धारिता कोड्स

एमएलसीसी धारिता कोड एक मानक तीन अंकों की संख्या प्रणाली का उपयोग करते हैं जो पिकोफ़ैरेड (pF) में धारिता मानों का प्रतिनिधित्व करते हैं। पहले दो अंक महत्वपूर्ण अंकों को दर्शाते हैं, जबकि तीसरा अंक zeros की संख्या को दिखाता है जिसे जोड़ना है। यह कोडिंग प्रणाली निर्माताओं को तेजी से और कुशलता से कैपेसिटर मानों की पहचान करने की अनुमति देती है। नीचे प्रत्येक कोड का अधिक विस्तृत स्पष्टीकरण दिया गया है:

X5R बनाम X7R MLCC: आपको कौन सा डाइलेक्ट्रिक चुनना चाहिए? 

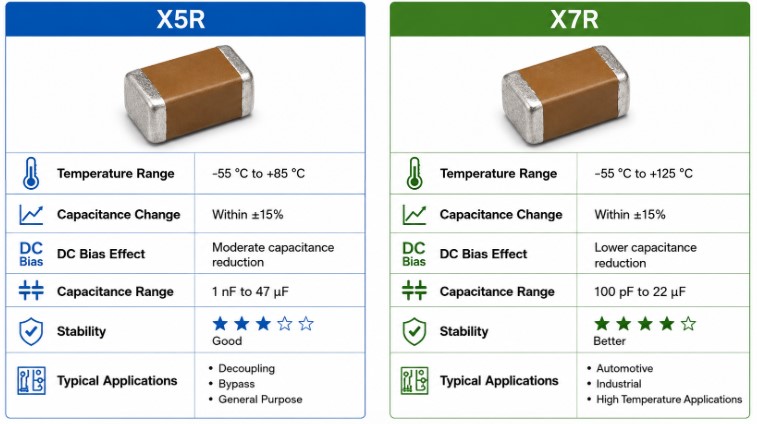

चित्र 3. X5R बनाम X7R MLCC

X5R और X7R दो सामान्यतया उपयोग किए जाने वाले MLCC डाइलेक्ट्रिक सामग्री हैं। दोनों II वर्ग के सिरेमिक कैपेसिटर्स में आते हैं, जिसका अर्थ है कि वे छोटे पैकेज आकार में उच्च संधारित्र मान प्रदान करते हैं। जबकि उनकी विशेषताएँ समान हैं, उनका मुख्य अंतर उनके तापमान संचालन सीमा और विभिन्न वातावरणों के लिए उपयुक्तता है।

यदि आपका अनुप्रयोग सामान्य तापमान वातावरण में चलता है और आपको एक कॉम्पैक्ट, किफायती समाधान की आवश्यकता है, तो X5R चुनें। यदि आपके डिज़ाइन को उच्च तापमान सहिष्णुता, सुधारित स्थिरता, और कठोर परिस्थितियों में विश्वसनीय प्रदर्शन की आवश्यकता है, तो X7R चुनें। जबकि दोनों कई अनुप्रयोगों में समान रूप से प्रदर्शन करते हैं, X7R सामान्यतः व्यापक तापमान भिन्नताओं वाले वातावरणों के लिए पसंदीदा होता है।

6.3V, 10V, 16V, 25V, और 50V MLCC वोल्टेज रेटिंग 

MLCC वोल्टेज रेटिंग का चयन संचालन वोल्टेज, तरंग, अस्थायी स्पाइक्स, DC बायस, और विश्वसनीयता मार्जिन को ध्यान में रखते हुए किया जाना चाहिए। उच्च वोल्टेज रेटिंग वोल्टेज हेडरूम को सुधार सकता है, लेकिन प्रभावी संधारित्र को वास्तविक संचालन परिस्थितियों के तहत अभी भी जांचा जाना चाहिए।

उच्च-संधारित्र MLCCs के लिए, रेटेड वोल्टेज को केवल एक सुरक्षा सीमा के रूप में नहीं देखा जाना चाहिए। यह DC बायस के तहत संधारित्र संरक्षण को भी प्रभावित करता है, विशेषकर छोटे पैकेजों और उच्च-संधारित्र मानों में।

0201, 0402, 0603, 0805, 1206, और 1210 MLCC पैकेज आकार 

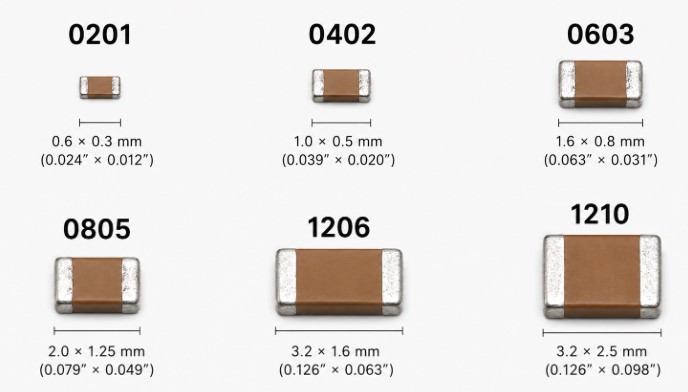

चित्र 4. 0201, 0402, 0603, 0805, 1206, और 1210 MLCC पैकेज आकार

MLCC पैकेज आकार मानकीकृत कोड होते हैं जो सिरेमिक कैपेसिटर के भौतिक आयामों को इंगित करते हैं। पैकेज कोड घटक की लंबाई और चौड़ाई पर आधारित होता है। विभिन्न पैकेज आकार को एप्लिकेशन आवश्यकताओं, उपलब्ध PCB स्थान, संधारित्र की जरूरतों, वोल्टेज रेटिंग, और पावर हैंडलिंग क्षमता के आधार पर चुना जाता है।

पैकेज का आकार बढ़ने के साथ, MLCC सामान्यतः उच्च क्षमता मान, उच्च वोल्टेज रेटिंग, और बेहतर करंट-हैंडलिंग क्षमता प्रदान करते हैं। हालाँकि, बड़े पैकेजों को अधिक प्रिंटेड सर्किट बोर्ड (PCB) स्थान की आवश्यकता होती है और इससे कुल सर्किट का आकार बढ़ सकता है।

DC बायस प्रभावी क्षमता को क्यों घटाता है? 

DC बायस MLCC की प्रभावी क्षमता को घटाता है क्योंकि लागू DC वोल्टेज कंडेंसर के अंदर के सिरामिक सामग्री पर प्रभाव डालता है। जैसे-जैसे वोल्टेज बढ़ता है, आंतरिक इलेक्ट्रिक डोमेन संरेखित हो जाते हैं और अतिरिक्त चार्ज संग्रहीत करने के लिए कम प्रतिक्रियाशील हो जाते हैं। इसके परिणामस्वरूप, कंडेंसर की प्रभावी क्षमता कम हो जाती है। परिणामस्वरूप, एक कंडेंसर वास्तविक वोल्टेज परिस्थितियों के तहत संचालित होने पर अपने नाममात्र मूल्य से काफी कम क्षमता प्रदान कर सकता है।

यह प्रभाव विशेष रूप से छोटे पैकेज MLCC जैसे 0201 और 0402 में ध्यान देने योग्य है क्योंकि उनका सीमित भौतिक आकार कम सिरामिक सामग्री और कम आंतरिक परतों को समाहित करता है। उदाहरण के लिए, एक 10 µF X5R MLCC DC बायस के तहत उपयोग करने पर 10 µF प्रभावी क्षमता से काफी कम प्रदान कर सकता है। इसलिए, छोटे पैकेज MLCC का चयन या प्रतिस्थापन करते समय, इंजीनियरों को केवल नाममात्र क्षमता मान पर ही नहीं, बल्कि वोल्टेज रेटिंग और DC बायस विशेषताओं पर भी विचार करना चाहिए ताकि विश्वसनीय सर्किट प्रदर्शन सुनिश्चित किया जा सके।

अनुप्रयोग परिदृश्यों के आधार पर MLCC का चयन कैसे करें? 

MLCC चयन सर्किट स्थिति और संचालन की स्थिति से शुरू होना चाहिए। एक कंडेंसर जो IC डीकपलिंग, निम्न-वोल्टेज पावर रेल, DC-DC आउटपुट फ़िल्टरेशन, 12V/24V औद्योगिक बोर्ड, या कॉम्पैक्ट PCB डिज़ाइन के लिए उपयोग किया जाता है, उसे विभिन्न क्षमता मान, वोल्टेज रेटिंग, डाइइलेक्ट्रिक सामग्री, और पैकेज आकार की आवश्यकता हो सकती है।
