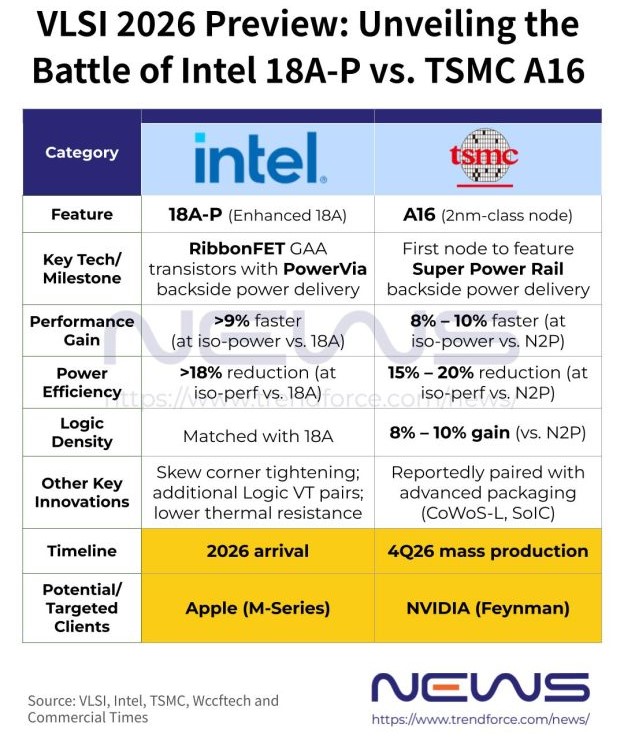

इस पृष्ठभूमि में, आगामी वीएलएसआई संगोष्ठी उन्नत प्रक्रिया प्रौद्योगिकी में इंटेल और टीएसएमसी के बीच प्रतिस्पर्धा का एक प्रमुख मंच बन गई है।उम्मीद है कि टीएसएमसी इस कार्यक्रम में अपनी 2एनएम-क्लास ए16 एंगस्ट्रॉम सीएमओएस तकनीक पेश करेगी।यह प्रक्रिया गेट-ऑल-अराउंड, या जीएए, ट्रांजिस्टर का उपयोग करती है और एक नए "सुपर पावर रेल" या एसपीआर, डिज़ाइन के माध्यम से बैकसाइड पावर डिलीवरी पेश करती है।
इंटेल ने पहले ही अपनी 18ए-पी प्रक्रिया के कुछ मुख्य विवरणों का खुलासा कर दिया है।मीडिया रिपोर्टों के अनुसार, लाइब्रेरी की ऊंचाई और संपर्क पॉली पिच सहित 18ए-पी के प्रमुख संरचनात्मक पैरामीटर, बेसलाइन 18ए प्रक्रिया के समान ही हैं।मुख्य उन्नयन ट्रांजिस्टर-स्तर ट्यूनिंग और वोल्टेज अनुकूलन पर केंद्रित हैं।वीटी बीटी जोड़ी विकल्पों की संख्या 18ए में चार से बढ़ाकर पांच से अधिक कर दी गई है, और अल्ट्रा-लो थ्रेशोल्ड वोल्टेज, या यूएलवीटी, और कम थ्रेशोल्ड वोल्टेज, या एलवीटी के बीच एक नया लॉजिक थ्रेशोल्ड वोल्टेज जोड़ा गया है।
18ए-पी प्रक्रिया अपने कम-शक्ति और उच्च-प्रदर्शन लक्ष्यों का समर्थन करते हुए प्रक्रिया परिवर्तनशीलता नियंत्रण और थर्मल दक्षता में भी सुधार करती है।ये सुधार उन कारणों में से हैं जिनकी वजह से ऐप्पल और अन्य फैबलेस चिप डिजाइनर प्रौद्योगिकी में अधिक रुचि दिखा रहे हैं।इन प्रदर्शन लाभों को प्राप्त करने के लिए, इंटेल ने अपने गेट-ऑल-अराउंड आर्किटेक्चर के आधार पर नए रिबनएफईटी वेरिएंट पेश किए हैं, जिसमें उन्नत-संपर्क उच्च-प्रदर्शन ट्रांजिस्टर और अनुकूलित कम-शक्ति डिवाइस शामिल हैं, जो बेहतर प्रदर्शन और ऊर्जा दक्षता के लिए डिवाइस की नींव को मजबूत करते हैं।
इंटेल ने यह भी कहा कि उसने प्रदर्शन स्थिरता में सुधार और परिवर्तनशीलता को कम करने के उद्देश्य से 18A-P प्रक्रिया के विषम कोनों को 30% तक कड़ा कर दिया है।तिरछे कोने एक ही प्रक्रिया नोड के भीतर ट्रांजिस्टर प्रदर्शन और शक्ति विशेषताओं में अंतर को संदर्भित करते हैं।जैसे-जैसे अर्धचालक विनिर्माण अधिक आक्रामक नोड्स की ओर बढ़ता है, ट्रांजिस्टर व्यवहार तेजी से असमान होता जाता है, जिससे परिवर्तनशीलता नियंत्रण एक बड़ी चुनौती बन जाती है।
18ए प्रक्रिया पर आधारित इंटेल का पहला उत्पाद, पैंथर लेक, कथित तौर पर 2025 के अंत तक बड़े पैमाने पर उत्पादन में प्रवेश करेगा। कंपनी की योजना 18ए-व्युत्पन्न प्रक्रिया प्रौद्योगिकियों को चरणों में पेश करने की है, 18ए-पी के 2026 में आने की उम्मीद है और 2028 के लिए एक और उन्नत 18ए-पीटी प्रक्रिया की योजना बनाई गई है।
इस बीच, TSMC अपनी A16 प्रक्रिया की शुरुआत की तैयारी कर रही है, जो सुपर पावर रेल तकनीक पर आधारित कंपनी का पहला नोड है।प्रक्रिया को औपचारिक रूप से 14 से 18 जून के लिए निर्धारित वीएलएसआई संगोष्ठी में प्रस्तुत किया जाएगा। टीएसएमसी के अनुसार, प्रदर्शन-संवर्धित एन2पी नोड की तुलना में, ए16 समान शक्ति पर 8% से 10% प्रदर्शन सुधार प्रदान कर सकता है, समान प्रदर्शन पर बिजली की खपत को 15% से 20% तक कम कर सकता है, और चिप घनत्व में अतिरिक्त 8% से 10% लाभ प्रदान कर सकता है।
TSMC ने 2026 की चौथी तिमाही में A16 का बड़े पैमाने पर उत्पादन शुरू करने की योजना बनाई है। उद्योग अफवाहें व्यापक रूप से सुझाव देती हैं कि एनवीडिया की फेनमैन चिप इस प्रक्रिया को अपनाने वाला पहला उत्पाद हो सकता है।आपूर्ति श्रृंखला के सूत्रों से संकेत मिलता है कि A16 को CoWoS-L और SoIC उन्नत पैकेजिंग प्रौद्योगिकियों के साथ जोड़ा जाएगा, जो रेटिकल आकार के 9.5 गुना तक सिस्टम स्केलिंग को सक्षम करेगा।यह प्रक्रिया मुख्य रूप से उच्च-प्रदर्शन कंप्यूटिंग, या एचपीसी, वर्कलोड पर लक्षित है।
