एचआरसी फ़्यूज़ क्या है?कार्य, प्रकार और अनुप्रयोग

एचआरसी फ़्यूज़ एक उच्च-प्रदर्शन विद्युत सुरक्षा उपकरण है जिसे सर्किट को ओवरलोड और शॉर्ट सर्किट से बचाने के लिए डिज़ाइन किया गया है।यह आलेख बताता है कि एचसी फ़्यूज़ क्या है, यह कैसे काम करता है, उपलब्ध मुख्य प्रकार, इसकी तुलना एमसीबी और सर्किट ब्रेकर से कैसे की जाती है, और इसका उपयोग आमतौर पर विद्युत प्रणालियों में कहाँ किया जाता है।

कैटलॉग

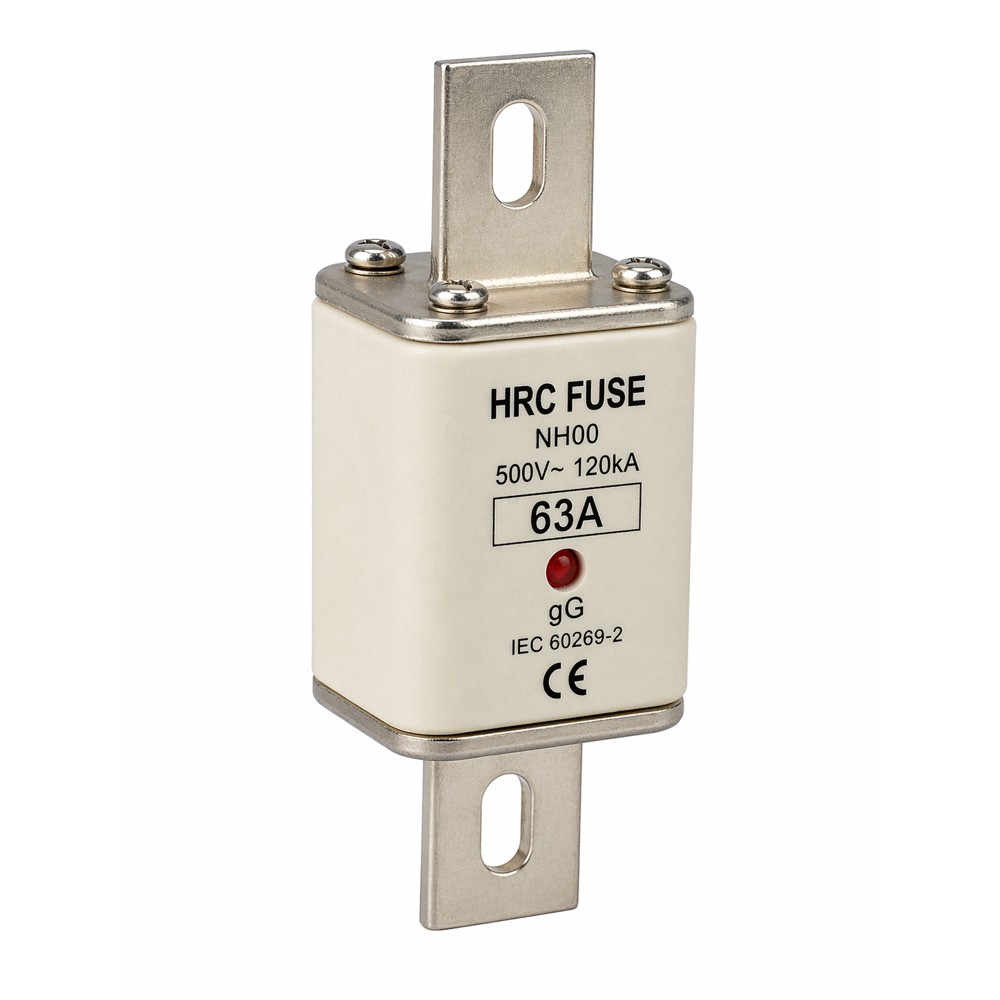

चित्र 1: एचआरसी फ़्यूज़

एचआरसी फ़्यूज़ क्या है?

हाई रप्टरिंग कैपेसिटी (HRC) फ़्यूज़ एक विद्युत सुरक्षा उपकरण है जिसका उपयोग सर्किट को अत्यधिक करंट, जैसे ओवरलोड और शॉर्ट सर्किट से बचाने के लिए किया जाता है।इसे सिस्टम को नुकसान पहुंचाए बिना बहुत अधिक गलती धाराओं को सुरक्षित रूप से संभालने के लिए डिज़ाइन किया गया है, जो इसे सामान्य फ़्यूज़ की तुलना में अधिक विश्वसनीय बनाता है।अपने मजबूत निर्माण और उच्च ब्रेकिंग क्षमता के कारण, एचआरसी फ्यूज सुरक्षित और भरोसेमंद सर्किट सुरक्षा प्रदान करता है।

एचआरसी फ़्यूज़ कैसे काम करता है?

एक एचआरसी फ़्यूज़ नियमित संचालन के दौरान सर्किट के माध्यम से सामान्य धारा प्रवाहित करने की अनुमति देता है।जब ओवरलोड या शॉर्ट सर्किट जैसी कोई खराबी होती है, तो करंट अचानक बढ़ जाता है, जिससे फ़्यूज़ तत्व जल्दी गर्म हो जाता है।जैसे-जैसे तापमान बढ़ता है, तत्व पिघल जाता है और सर्किट को तोड़ देता है, जिससे बिजली का प्रवाह रुक जाता है।

इस प्रक्रिया के दौरान, अलग-अलग सिरों के बीच एक चाप बनता है, लेकिन एचआरसी फ्यूज के अंदर क्वार्ट्ज पाउडर गर्मी को अवशोषित करता है और चाप को दबा देता है।यह सुनिश्चित करता है कि करंट पूरी तरह से सुरक्षित और नियंत्रित तरीके से बाधित हो, जिससे फ़्यूज़ उच्च दोष धाराओं के खिलाफ तेज़ और विश्वसनीय सुरक्षा प्रदान कर सके।

एचआरसी फ़्यूज़ के प्रकार

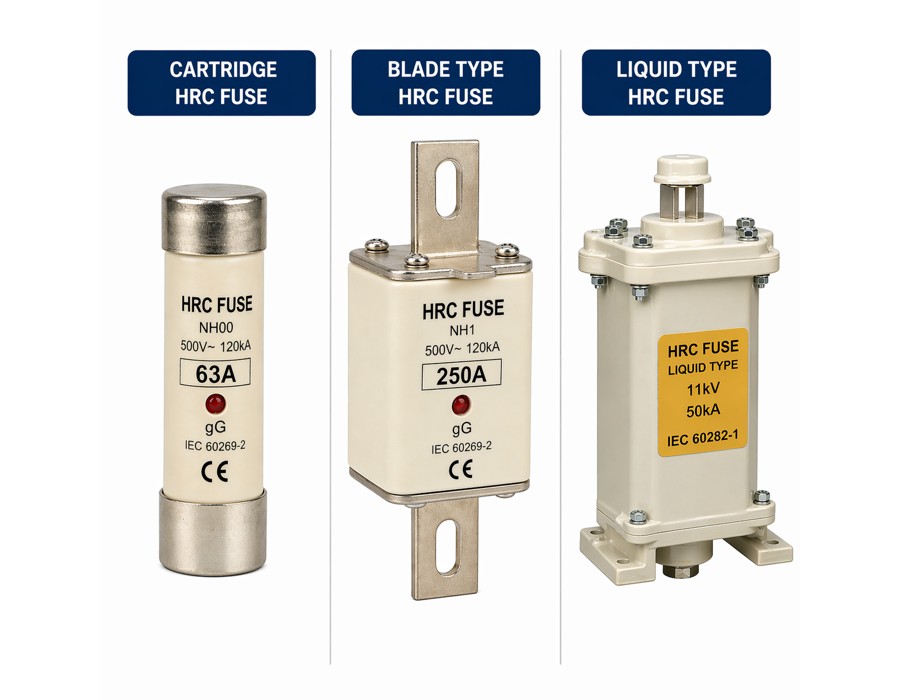

चित्र 2: एचआरसी फ़्यूज़ के प्रकार

कार्ट्रिज एचआरसी फ्यूज

कार्ट्रिज एचआरसी फ़्यूज़ सबसे सामान्य प्रकार है, जिसमें पूरी तरह से बंद बेलनाकार बॉडी होती है जो मजबूत यांत्रिक सुरक्षा प्रदान करती है।इसका सीलबंद निर्माण स्थिर और सुसंगत प्रदर्शन सुनिश्चित करता है, जबकि इसका आंतरिक डिज़ाइन इसे उच्च दोष धाराओं को सुरक्षित रूप से संभालने की अनुमति देता है।यह प्रकार अपने स्थायित्व और भरोसेमंद संचालन के लिए जाना जाता है।

ब्लेड प्रकार एचआरसी फ्यूज

ब्लेड प्रकार एचआरसी फ़्यूज़ में फ्लैट ब्लेड टर्मिनलों के साथ एक कॉम्पैक्ट डिज़ाइन है, जिससे इसे स्थापित करना और बदलना आसान हो जाता है।इसकी सरल संरचना अत्यधिक करंट के खिलाफ प्रभावी सुरक्षा बनाए रखते हुए सुरक्षित कनेक्शन की अनुमति देती है।अपने छोटे आकार के बावजूद, यह एचआरसी फ्यूज की आवश्यक विशेषताओं को बरकरार रखता है।

तरल प्रकार एचआरसी फ्यूज

तरल प्रकार एचआरसी फ़्यूज़ में एक तरल माध्यम होता है जो ऑपरेशन के दौरान चाप दमन को बढ़ाता है।यह डिज़ाइन उच्च-ऊर्जा दोषों को नियंत्रित करने और सुरक्षित प्रदर्शन बनाए रखने के लिए फ़्यूज़ की क्षमता को बेहतर बनाने में मदद करता है।यह विशेष रूप से उन स्थितियों के लिए बनाया गया है जहां अतिरिक्त आर्क-शमन क्षमता की आवश्यकता होती है।

एचआरसी फ्यूज बनाम एमसीबी बनाम सर्किट ब्रेकर

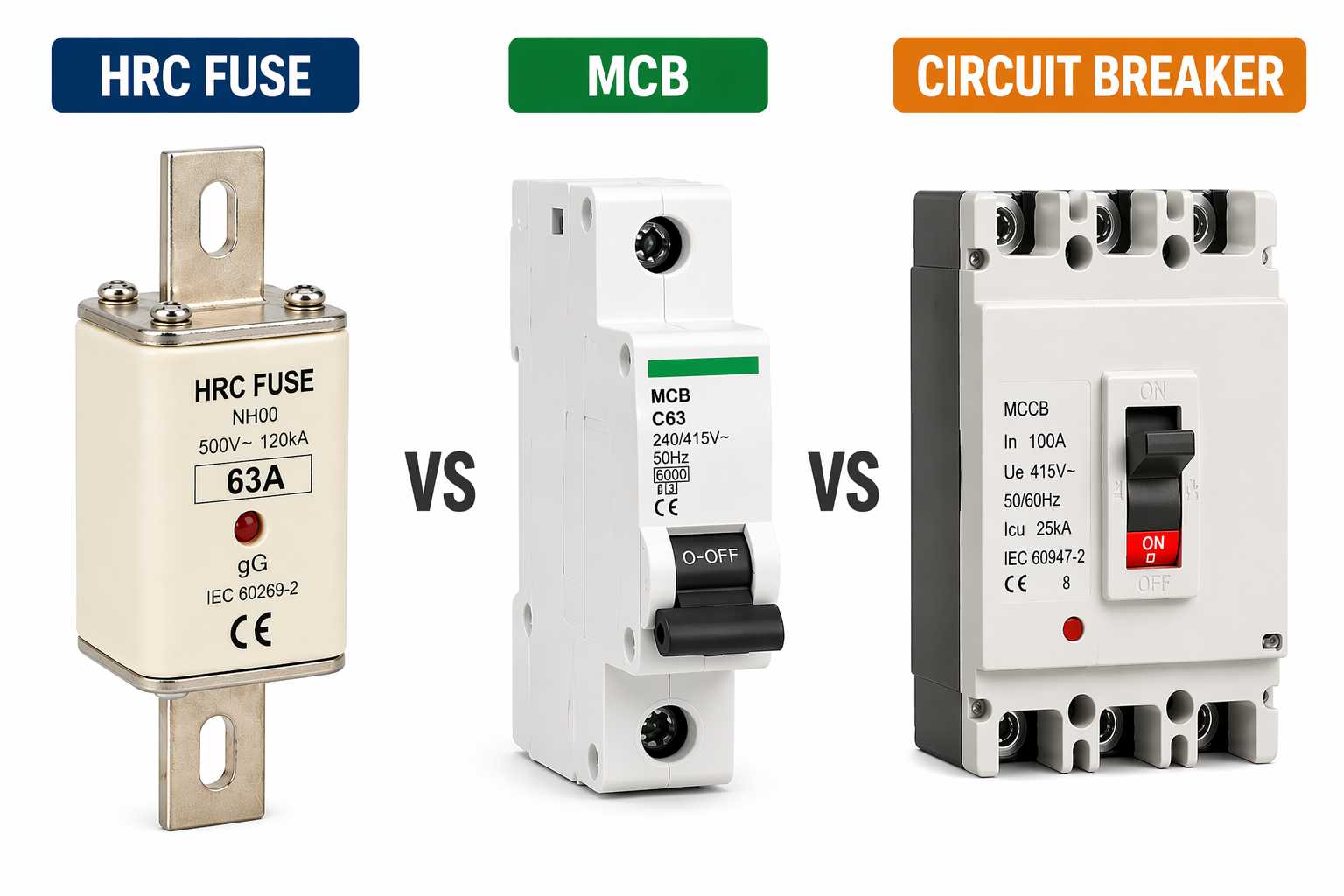

चित्र 3: एचआरसी फ्यूज बनाम एमसीबी बनाम सर्किट ब्रेकर

विशेषता	एचआरसी फ्यूज	एमसीबी (लघु सर्किट ब्रेकर)	सर्किट ब्रेकर (एमसीसीबी/एसीबी)
कार्य पद्धति	सर्किट को तोड़ने के लिए पिघलता है	स्वचालित रूप से यात्राएँ	उन्नत तंत्रों का उपयोग कर यात्राएँ
पुन: प्रयोज्यता	पुन: प्रयोज्य नहीं (उपयोग के बाद बदलें)	पुन: प्रयोज्य (रीसेट किया जा सकता है)	पुन: प्रयोज्य (रीसेट किया जा सकता है)
तोड़ने की क्षमता	बहुत ऊँचा	निम्न से मध्यम	उच्च (एमसीबी से अधिक)
प्रतिक्रिया की गति	बहुत तेज़	तेज	समायोज्य (तत्काल या विलंबित हो सकता है)
रख-रखाव	प्रतिस्थापन की आवश्यकता है	न्यूनतम रखरखाव	आवधिक रखरखाव की आवश्यकता है
लचीलापन	निश्चित संचालन	सीमित सेटिंग्स	समायोज्य सुरक्षा सेटिंग्स
लागत	कम प्रारंभिक लागत	मध्यम	प्रारंभिक लागत अधिक
विश्वसनीयता	बहुत विश्वसनीय	विश्वसनीय	उन्नत नियंत्रण के साथ अत्यधिक विश्वसनीय

एचआरसी फ्यूज के अनुप्रयोग

• बिजली वितरण प्रणाली - विद्युत नेटवर्क के स्थिर और सुरक्षित संचालन को सुनिश्चित करते हुए, फीडरों और वितरण लाइनों को उच्च दोष धाराओं से बचाने के लिए उपयोग किया जाता है।

• औद्योगिक नियंत्रण पैनल - ओवरलोड और शॉर्ट सर्किट के खिलाफ विश्वसनीय सुरक्षा प्रदान करने के लिए पैनल और स्विचगियर में स्थापित, उपकरण क्षति को रोकने में मदद करता है।

• मोटर सुरक्षा - इलेक्ट्रिक मोटरों को अत्यधिक करंट से बचाता है जो ओवरहीटिंग, इन्सुलेशन विफलता और कम जीवनकाल का कारण बन सकता है।

• ट्रांसफार्मर सुरक्षा - दोष धाराओं को शीघ्रता से बाधित करके ट्रांसफार्मर की सुरक्षा करता है, महंगी क्षति और सिस्टम विफलता को रोकता है।

• बैकअप सुरक्षा उपकरण - सुरक्षा की एक अतिरिक्त परत प्रदान करने के लिए सर्किट ब्रेकरों के साथ मिलकर काम करता है, विशेष रूप से उच्च दोष वाली वर्तमान स्थितियों में।

निष्कर्ष

एक एचआरसी फ़्यूज़ अत्यधिक करंट के तहत पिघलकर और प्रभावी आर्क दमन के साथ उच्च दोष धाराओं को सुरक्षित रूप से बाधित करके तेज़ और विश्वसनीय सुरक्षा प्रदान करता है।इसके कार्ट्रिज, ब्लेड और तरल प्रकार इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाते हैं, जबकि इसकी उच्च तोड़ने की क्षमता, त्वरित प्रतिक्रिया और भरोसेमंद प्रदर्शन इसे बिजली वितरण, नियंत्रण पैनल, मोटर्स, ट्रांसफार्मर और बैकअप सुरक्षा प्रणालियों के लिए एक मजबूत विकल्प बनाते हैं।
