टेस्ला ऑप्टिमस जैसे रोबोट वास्तव में कैसे काम करते हैं: इलेक्ट्रॉनिक्स सिस्टम के अंदर

उन्नत AI वाला ह्यूमनॉइड रोबोट अभी भी खराब प्रदर्शन क्यों कर सकता है यदि इसके इलेक्ट्रॉनिक्स को कसकर समन्वित नहीं किया गया है?स्थिर गति अकेले गणना से कहीं अधिक पर निर्भर करती है।एक समकालिक बंद-लूप प्रणाली के रूप में काम करने के लिए इसे सेंसिंग, नियंत्रण, मोटर ड्राइविंग, संचार और सिग्नल-चेन सर्किट की आवश्यकता होती है।यह लेख बताता है कि टेस्ला ऑप्टिमस जैसे रोबोट के अंदर ये परतें एक साथ कैसे काम करती हैं और वे संतुलन, प्रतिक्रिया और सटीकता को कैसे प्रभावित करती हैं।

कैटलॉग

चित्र 1. एक आधुनिक रोबोट वास्तव में कैसे काम करता है

एक आधुनिक रोबोट वास्तव में कैसे काम करता है?

रोबोट के सभी हिस्से एक ही प्रणाली के रूप में कैसे कार्य करते हैं?व्यावहारिक रोबोटिक डिज़ाइन में, समग्र प्रदर्शन न केवल व्यक्तिगत घटकों पर निर्भर करता है, बल्कि इस बात पर भी निर्भर करता है कि वे एक साथ कितने प्रभावी ढंग से काम करते हैं।

जब टेस्ला ऑप्टिमस जैसा ह्यूमनॉइड रोबोट चलता है, तो उसकी गति केवल एआई द्वारा संचालित नहीं होती है।इसमें नियंत्रण एल्गोरिदम, एम्बेडेड सिस्टम और हार्डवेयर घटकों के बीच समन्वित बातचीत शामिल है।प्रत्येक गति एक संरचित इलेक्ट्रॉनिक आर्किटेक्चर द्वारा समर्थित होती है जो सेंसर, नियंत्रक, मोटर ड्राइवर और संचार इंटरफेस को जोड़ती है।इस स्तरित डिज़ाइन का व्यापक रूप से औद्योगिक रोबोट और उन्नत स्वचालन प्रणाली दोनों में उपयोग किया जाता है क्योंकि यह समय के साथ स्थिर और पूर्वानुमानित संचालन प्रदान करता है।

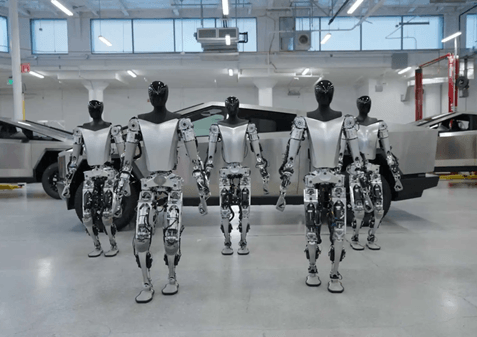

चित्र 2. समन्वित संरचना में चलने वाले ह्यूमनॉइड रोबोट

यह प्रणाली कैसे बनाई जाती है, इसे बेहतर ढंग से समझने के लिए, निम्नलिखित अनुभाग नियंत्रण, गति, संवेदन, संचार और सिग्नल प्रोसेसिंग सहित प्रत्येक परत की विस्तार से जांच करेंगे।

नियंत्रण परत: रोबोट "कैसे सोचता है"

इससे कोई फर्क नहीं पड़ता कि सेंसर या मोटर कितने अच्छे हैं, रोबोट का प्रदर्शन अभी भी इस बात पर निर्भर करता है कि नियंत्रण इकाई कितनी तेज़ी से डेटा संसाधित कर सकती है और वास्तविक समय में प्रतिक्रिया दे सकती है।टेस्ला ऑप्टिमस जैसे रोबोट में, नियंत्रण परत निर्णय केंद्र के रूप में कार्य करती है, लगातार इनपुट पढ़ती है, नियंत्रण एल्गोरिदम चलाती है, और मिलीसेकंड के भीतर गति आदेशों को अपडेट करती है।

ह्यूमनॉइड रोबोटिक्स में, संतुलन और समन्वय बनाए रखने के लिए नियंत्रण लूप को बहुत कम समय की खिड़कियों के भीतर चलना चाहिए।जब एक रोबोट एक कदम के बाद अपनी मुद्रा समायोजित करता है, तो नियंत्रक को सेंसर डेटा को संसाधित करना होगा और मोटर कमांड को लगभग तुरंत अपडेट करना होगा।यहां तक ​​कि थोड़ी सी देरी भी अस्थिरता, खराब समन्वय या धीमी प्रतिक्रिया का कारण बन सकती है, खासकर बहु-संयुक्त प्रणालियों में, यही कारण है कि वास्तविक रोबोटिक डिजाइनों में कम-विलंबता प्रसंस्करण की आवश्यकता होती है।

चित्र 3. एमसीयू एक रोबोट के मस्तिष्क के रूप में

प्रवेश स्तर पर, STMicroelectronics STM32F103C8T6 STM32F103C8T6 STMicroelectronics IC MCU 32BIT 64KB FLASH 48LQFP In Stock: 35200 pcs सरल रोबोटिक सिस्टम और सेंसर नोड्स, एक्चुएटर नियंत्रण और बुनियादी मोटर-ड्राइविंग कार्यों जैसे कॉम्पैक्ट एम्बेडेड अनुप्रयोगों के लिए एक व्यावहारिक विकल्प है।इसमें 72 मेगाहर्ट्ज तक चलने वाला 32-बिट आर्म कॉर्टेक्स-एम3 कोर, 64 केबी फ्लैश, 20 केबी एसआरएएम, पीडब्लूएम आउटपुट, 12-बिट एडीसी और यूएसएआरटी, एसपीआई और आई2सी जैसे मानक संचार इंटरफेस की सुविधा है।ये क्षमताएं प्रदर्शन, परिधीय एकीकरण और लागत दक्षता का अच्छा संतुलन प्रदान करती हैं।

जैसे-जैसे सिस्टम जटिलता बढ़ती है, STMicroelectronics STM32F407VGT6 STM32F407VGT6 STMicroelectronics IC MCU 32BIT 1MB FLASH 100LQFP In Stock: 17180 pcs जैसे अधिक सक्षम नियंत्रक बेहतर फिट हो जाते हैं।यह एमसीयू 168 मेगाहर्ट्ज तक चलने वाले 32-बिट आर्म कॉर्टेक्स-एम4 कोर पर आधारित है और इसमें 1 एमबी फ्लैश और 192 केबी एसआरएएम के साथ-साथ मल्टीपल टाइमर, हाई-स्पीड एडीसी और डीएसपी निर्देश जैसे उन्नत बाह्य उपकरण शामिल हैं।ये सुविधाएँ इसे एक साथ कई इनपुट को संसाधित करने की अनुमति देती हैं - जैसे कि IMU डेटा, एनकोडर फीडबैक और संचार सिग्नल - प्रदर्शन में गिरावट के बिना।व्यावहारिक रोबोटिक प्रणालियों में, यह नियंत्रण लूप समय में सुधार करता है, विलंबता को कम करता है, और कई जोड़ों में चिकनी, अधिक सिंक्रनाइज़ गति को सक्षम बनाता है।

उन्नत ह्यूमनॉइड रोबोट या उच्च-प्रदर्शन अनुप्रयोगों के लिए, NXP सेमीकंडक्टर्स LPC55S69JBD100K LPC55S69JBD100K NXP USA Inc. IC MCU 32BIT 640KB FLSH 100HLQFP In Stock: 125060 pcs जैसे नियंत्रकों पर भी विचार किया जा सकता है।यह डिवाइस डुअल-कोर प्रोसेसिंग और उन्नत सुरक्षा और परिधीय सुविधाएँ प्रदान करता है, जो इसे जटिल, मल्टी-टास्किंग नियंत्रण वातावरण के लिए उपयुक्त बनाता है।

MCU प्रभावित करता है कि ऑपरेशन के दौरान रोबोट कैसा व्यवहार करेगा।धीमी या कम शक्ति वाली एमसीयू के परिणामस्वरूप प्रतिक्रिया में देरी, अस्थिर गति या खराब समन्वय हो सकता है।दूसरी ओर, एक सुमेलित नियंत्रक यह सुनिश्चित करता है कि बदलती परिस्थितियों में भी प्रत्येक गतिविधि की गणना और कार्यान्वयन सुचारू रूप से किया जाए।यही कारण है कि रोबोटिक्स इंजीनियरिंग में नियंत्रक चयन को एक महत्वपूर्ण डिज़ाइन निर्णय माना जाता है।

व्यावहारिक डिज़ाइन में, इंजीनियर शायद ही कभी पूरे रोबोट के लिए एक ही नियंत्रक पर भरोसा करते हैं।इसके बजाय, वे एक स्तरित नियंत्रण दृष्टिकोण का उपयोग करते हैं, जहां सरल एमसीयू स्थानीय कार्यों (जैसे व्यक्तिगत मोटर्स या सेंसर समूह) को संभालते हैं, जबकि अधिक शक्तिशाली नियंत्रक उच्च-स्तरीय निर्णयों का प्रबंधन करते हैं।

मोशन लेयर: रोबोट कैसे सटीक रूप से चलते हैं

यदि नियंत्रण परत "मस्तिष्क" है, तो यह वह परत है जहां निर्णय वास्तविक गति बन जाते हैं।

लेकिन सवाल यह है कि क्या रोबोट सुचारू रूप से चलेगा, या हिल जाएगा, पिछड़ जाएगा या सटीकता खो देगा?टेस्ला ऑप्टिमस जैसे रोबोट में, प्रत्येक गतिविधि इस बात पर निर्भर करती है कि मोटर नियंत्रण प्रणाली डिजिटल कमांड को नियंत्रित विद्युत शक्ति में कैसे परिवर्तित करती है।यह केवल मोटरों को चालू और बंद करने के बारे में नहीं है।यह सटीक वर्तमान नियंत्रण, समय सटीकता और सुचारू बदलाव के बारे में है, खासकर उन प्रणालियों में जहां एक ही समय में कई जोड़ काम करते हैं।

चित्र 4. सटीक रोबोट गति के लिए मोटर ड्राइवर आईसी

कई मध्य-श्रेणी के रोबोटिक सिस्टम के लिए, एलेग्रो माइक्रोसिस्टम्स A4988SETTR-T A4988SETTR-T Allegro MicroSystems IC MTR DRVR BIPOLAR 3-5.5V 28QFN In Stock: 96300 pcs सबसे व्यापक रूप से उपयोग किए जाने वाले समाधानों में से एक है।इसे स्टेपर मोटर्स के लिए डिज़ाइन किया गया है और यह मोटर कॉइल के माध्यम से सरल चरण और दिशा संकेतों को नियंत्रित धारा में परिवर्तित करता है।यह ड्राइवर 1/16 चरण रिज़ॉल्यूशन तक माइक्रोस्टेपिंग का समर्थन करता है और 8 वी से 35 वी तक मोटर आपूर्ति वोल्टेज के साथ संचालित होता है, उचित शीतलन के साथ प्रति कॉइल लगभग 2 ए तक वितरित करता है।ये सुविधाएँ सुचारू गति और कम कंपन की अनुमति देती हैं, यही कारण है कि इसका उपयोग आमतौर पर 3डी प्रिंटर, सीएनसी मशीनों और बुनियादी रोबोटिक प्लेटफार्मों में किया जाता है।

जैसे-जैसे रोबोटिक सिस्टम अधिक उन्नत और कॉम्पैक्ट होते जाते हैं, Infineon Technologies TLE9879 जैसे एकीकृत समाधान अधिक दक्षता प्रदान करते हैं।यह डिवाइस एक चिप में मोटर ड्राइवर के साथ एक माइक्रोकंट्रोलर (40 मेगाहर्ट्ज तक चलने वाला आर्म कॉर्टेक्स-एम 3 कोर) को एकीकृत पावर प्रबंधन और लिन जैसे संचार इंटरफेस के साथ जोड़ता है।यह विशेष रूप से ब्रश किए गए डीसी मोटर्स को चलाने के लिए डिज़ाइन किया गया है और ऑटोमोटिव-ग्रेड विश्वसनीयता का समर्थन करता है।नियंत्रण और पावर चरणों को एकीकृत करके, यह बाहरी घटकों को कम करता है, सिग्नल पथ को छोटा करता है, और समग्र सिस्टम दक्षता में सुधार करता है।इसके परिणामस्वरूप सरल पीसीबी डिज़ाइन, तेज़ प्रतिक्रिया और बेहतर विश्वसनीयता प्राप्त होती है, विशेष रूप से अंतरिक्ष-बाधित रोबोटिक मॉड्यूल या वितरित नियंत्रण प्रणालियों में।अन्य घटक, जैसे टेक्सास इंस्ट्रूमेंट्स PCA9538PW PCA9538PW NXP IC I/O EXPANDER I2C 8B 16TSSOP In Stock: 47995 pcs , भी I/O क्षमताओं का विस्तार करके सहायक भूमिका निभाते हैं।

व्यावहारिक रोबोटिक प्रणालियों में, इसे जोड़ा जा सकता है: सरल अक्षों के लिए A4988 जैसे स्टेपर ड्राइवर, और कॉम्पैक्ट या उच्च दक्षता वाले डिज़ाइनों के लिए TLE9879 जैसे एकीकृत उपकरण।यह संतुलित दृष्टिकोण सुनिश्चित करता है कि औद्योगिक रोबोट का प्रत्येक भाग प्रदर्शन और डिज़ाइन सादगी का सही मिश्रण प्राप्त करता है।

धारणा परत: रोबोट दुनिया को कैसे समझते हैं

ह्यूमनॉइड रोबोट कैसे समझ सकता है कि उसके आसपास क्या हो रहा है?धारणा परत वह जगह है जहां यह क्षमता शुरू होती है।यह गति, झुकाव, कंपन और अभिविन्यास जैसे भौतिक डेटा एकत्र करने के लिए जिम्मेदार है, फिर इसे विद्युत संकेतों में परिवर्तित करता है जिसे नियंत्रण प्रणाली समझ सकती है।

आधुनिक रोबोटों में संवेदन वैकल्पिक नहीं है - यह निरंतर है।प्रत्येक कदम, घुमाव, या अचानक गति का तुरंत पता लगाया जाना चाहिए।यदि कोई रोबोट गति में छोटे बदलावों को महसूस नहीं कर पाता है, तो वह संतुलन खो सकता है, गलत हरकतें कर सकता है, या सटीक कार्यों में विफल हो सकता है।क्या इस रोबोट में तेज़ और विश्वसनीय गति संवेदन है?एक मजबूत धारणा परत सुनिश्चित करती है कि रोबोट वास्तविक समय में खुद को सही कर सकता है, जिससे संचालन सुचारू और सुरक्षित हो जाता है।

एनालॉग डिवाइस ADXL345BCCZ-RL7 ADXL345BCCZ-RL7 Analog Devices Inc. ACCEL 2-16G I2C/SPI 14LGA In Stock: 41176 pcs एक्सेलेरोमीटर जैसे मोशन सेंसर व्यापक रूप से रोबोटिक धारणा प्रणालियों में उपयोग किए जाते हैं।यह 3-अक्ष डिजिटल एक्सेलेरोमीटर ±2 ग्राम, ±4 ग्राम, ±8 ग्राम और ±16 ग्राम की चयन योग्य माप रेंज प्रदान करता है, साथ ही उच्च रिज़ॉल्यूशन (13-बिट तक) और माप मोड में 23 μA जितनी कम बिजली की खपत प्रदान करता है।यह I2C या SPI इंटरफेस के माध्यम से संचार करता है और इसमें टैप डिटेक्शन, फ्री-फ़ॉल सेंसिंग और गतिविधि/निष्क्रियता निगरानी जैसी अंतर्निहित सुविधाएं शामिल हैं।ये क्षमताएं रोबोट को अच्छी सटीकता के साथ कंपन, झुकाव और अचानक गति का पता लगाने की अनुमति देती हैं, जिससे यह मुद्रा बनाए रखने, गति को स्थिर करने और यांत्रिक तनाव को रोकने के लिए उपयुक्त हो जाता है।रोबोटिक हथियार या मोबाइल रोबोट जैसी प्रणालियों में, अंशांकन डेटा को सटीक और विश्वसनीय रखने में मदद करता है, जो स्थिर नियंत्रण के लिए महत्वपूर्ण है।

चित्र 5. एक ह्यूमनॉइड रोबोट वास्तविक समय में अपने पर्यावरण को सेंसिंग और स्कैन कर रहा है

लेकिन यदि आपको अधिक उन्नत मॉड्यूल की आवश्यकता है, तो STMicroelectronics LSM6DSOX जैसे संयुक्त सेंसर उच्च स्तर का एकीकरण और प्रदर्शन प्रदान करते हैं।यह डिवाइस एक एकल पैकेज में 3-अक्ष एक्सेलेरोमीटर और 3-अक्ष जाइरोस्कोप को एकीकृत करता है, जो ±16 ग्राम तक एक्सेलेरोमीटर रेंज और ±2000 डीपीएस तक जाइरोस्कोप रेंज का समर्थन करता है।इसमें एक एम्बेडेड मशीन लर्निंग कोर (एमएलसी) और परिमित राज्य मशीन (एफएसएम) भी शामिल है, जो सीधे सेंसर पर बुनियादी एज प्रोसेसिंग को सक्षम बनाता है।उच्च आउटपुट डेटा दर (कई किलोहर्ट्ज़ तक) और कम विलंबता के साथ, यह टाइट सिंक्रोनाइज़ेशन के साथ रैखिक गति और घूर्णी गति की एक साथ ट्रैकिंग की अनुमति देता है।यह इसे ह्यूमनॉइड रोबोट, ड्रोन और मल्टी-एक्सिस मोशन सिस्टम जैसे संतुलन, समन्वय और वास्तविक समय प्रतिक्रिया की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है।

उच्च-प्रदर्शन या तेज़-प्रतिक्रिया वाले वातावरण में, गति निर्णायक कारक बन जाती है।यहीं पर TDK InvenSense ICM-20602 ICM-20602 TDK InvenSense IMU ACCEL/GYRO/TEMP I2C/SPI LGA In Stock: 20300 pcs जैसे सेंसर सामने आते हैं।यह आईसी क्या प्रदान कर सकता है?यह कम विलंबता, उच्च गति गति ट्रैकिंग प्रदान करता है, जिससे रोबोट परिवर्तनों पर लगभग तुरंत प्रतिक्रिया कर सकता है।

लेकिन क्या रोबोट बदलती परिस्थितियों में स्थिरता बनाए रख सकता है?यह इस बात पर निर्भर करता है कि धारणा परत नियंत्रण प्रणाली में डेटा को कितनी प्रभावी ढंग से लगातार फीड करती है।एक अच्छी तरह से डिज़ाइन की गई सेंसिंग प्रणाली यह सुनिश्चित करती है कि प्रत्येक गतिविधि की वास्तविक समय में निगरानी और समायोजन किया जाए।यह दृष्टिकोण रोबोटिक्स में व्यापक रूप से उपयोग किया जाता है क्योंकि यह सटीकता में सुधार करता है, विफलता के जोखिम को कम करता है, और अप्रत्याशित वातावरण में भी लगातार प्रदर्शन सुनिश्चित करता है।

रोबोट के अंदर संचार रीढ़

रोबोट के घटकों के बीच संचार को कौन से कारक प्रभावित करते हैं?ह्यूमनॉइड रोबोट में, सेंसर, नियंत्रक और मोटर सिस्टम के बीच डेटा का लगातार आदान-प्रदान होता रहता है।भारी डेटा लोड के तहत भी यह संचार स्थिर रहना चाहिए, क्योंकि देरी, शोर या डेटा हानि सटीकता को कम कर सकती है और समग्र प्रदर्शन को प्रभावित कर सकती है।एक अच्छी तरह से डिज़ाइन की गई संचार प्रणाली विश्वसनीय डेटा ट्रांसफर सुनिश्चित करती है, जिससे रोबोट वास्तविक समय में सटीक और उत्तरदायी रहता है।

आधुनिक रोबोट इस संचार को संभालने के लिए कंट्रोलर एरिया नेटवर्क (CAN) प्रोटोकॉल पर भरोसा करते हैं।CAN महत्वपूर्ण संदेशों को प्राथमिकता देते हुए कई उपकरणों को एक ही नेटवर्क साझा करने की अनुमति देता है।इसके परिणामस्वरूप उपप्रणालियों के बीच कुशल समन्वय होता है और डेटा टकराव का जोखिम कम हो जाता है, विशेष रूप से जटिल मल्टी-एक्सिस रोबोटिक प्रणालियों में।

चित्र 6. आंतरिक प्रणालियों को जोड़ने और समन्वयित करने के लिए CAN संचार का उपयोग करने वाला औद्योगिक रोबोट

संचार स्थिरता एनएक्सपी टीजेए1050 जैसे ट्रांसीवर आईसी पर निर्भर करती है।यह हाई-स्पीड CAN ट्रांसीवर ISO 11898 मानक का अनुपालन करता है और 1 Mbit/s तक डेटा दरों का समर्थन करता है, जो इसे रोबोटिक्स और औद्योगिक प्रणालियों में वास्तविक समय संचार के लिए उपयुक्त बनाता है।यह आम तौर पर 5 वी आपूर्ति से संचालित होता है और टीएक्सडी और आरएक्सडी पिन के माध्यम से सीधे माइक्रोकंट्रोलर कैन नियंत्रकों के साथ इंटरफेस करता है।डिवाइस सिंगल-एंडेड लॉजिक सिग्नल को डिफरेंशियल CANH और CANL आउटपुट में परिवर्तित करता है, जो लंबे केबल रन पर शोर प्रतिरक्षा में काफी सुधार करता है।इसमें कम विद्युत चुम्बकीय उत्सर्जन (ईएमई), उच्च विद्युत चुम्बकीय प्रतिरक्षा (ईएमआई), थर्मल सुरक्षा और बस लाइनों पर शॉर्ट-सर्किट सुरक्षा भी शामिल है।

रोबोट सिस्टम स्केलेबिलिटी के बारे में क्या?यदि आप भविष्य में सिस्टम का विस्तार या अपग्रेड करने की योजना बना रहे हैं, तो CAN-आधारित संचार इसे आसान बनाता है क्योंकि पूरे सिस्टम को फिर से डिज़ाइन किए बिना उसी नेटवर्क में नए मॉड्यूल जोड़े जा सकते हैं।ऑटोमेशन लाइन या उन्नत रोबोटिक्स प्लेटफ़ॉर्म जैसे बढ़ते अनुप्रयोगों के लिए यह लचीलापन एक प्रमुख लाभ है।

जटिल प्रणालियों में सिग्नल अखंडता और सुरक्षा

उच्च-शक्ति वाले मोटर और तेज़-स्विचिंग सर्किट विद्युत शोर उत्पन्न करते हैं जो संवेदनशील नियंत्रण संकेतों में हस्तक्षेप कर सकते हैं।रोबोटिक प्रणालियों में, यह एक चुनौती पैदा करता है क्योंकि कम-वोल्टेज नियंत्रण सर्किट को उच्च-वोल्टेज पावर चरणों के साथ काम करना चाहिए।उचित सुरक्षा के बिना, हस्तक्षेप से अस्थिर संचालन, गलत सेंसर डेटा और सिस्टम की विश्वसनीयता कम हो सकती है।

तो, जब मोटरें पूर्ण लोड पर चल रही हों तो क्या रोबोट स्थिर रहेगा?क्या यह शोर वाले वातावरण में सटीक सेंसर रीडिंग बनाए रख सकता है?इसे संबोधित करने के लिए, आधुनिक रोबोट नियंत्रण और पावर अनुभागों को अलग करने के लिए डिजिटल अलगाव का उपयोग करते हैं।यह डेटा को सीधे विद्युत कनेक्शन के बिना सर्किट के बीच से गुजरने की अनुमति देता है, जिससे शोर और वोल्टेज स्पाइक्स को महत्वपूर्ण संकेतों को प्रभावित करने से प्रभावी ढंग से रोका जा सकता है।परिणामस्वरूप, सिस्टम विद्युत शोर वाले वातावरण में भी स्थिर संचालन और सटीक सेंसर रीडिंग बनाए रख सकता है।

चित्र 7. ADUM1200 ADUM1200 AD Out Stock और ADUM1201 ADUM1201 DIGITAL Out Stock

एनालॉग डिवाइसेस डेटाशीट के अनुसार, ADuM1200 और AduM1201 जैसे डिवाइस बिना किसी सीधे विद्युत कनेक्शन के आंतरिक चुंबकीय अलगाव बाधा में सिग्नल स्थानांतरित करके डिजिटल अलगाव प्रदान करते हैं।दोनों iCoupler® तकनीक पर आधारित दोहरे चैनल डिजिटल आइसोलेटर हैं, जो कम प्रसार विलंब और सख्त समय सटीकता बनाए रखते हुए 25 एमबीपीएस तक डेटा दर में सक्षम हैं।वे आम तौर पर 2.5 केवी आरएमएस (पैकेज प्रकार के आधार पर) तक के अलगाव वोल्टेज का समर्थन करते हैं, जो उन्हें उच्च-वोल्टेज पावर चरणों से कम-वोल्टेज नियंत्रण सर्किट को अलग करने के लिए उपयुक्त बनाता है।

ADuM1200 में दो फॉरवर्ड-दिशा चैनल हैं, जबकि ADuM1201 एक फॉरवर्ड और एक रिवर्स चैनल प्रदान करता है, जो नियंत्रण प्रणालियों में द्विदिश संचार की अनुमति देता है।ये उपकरण मानक आपूर्ति वोल्टेज (आमतौर पर 3.3 वी या 5 वी) से संचालित होते हैं और पारंपरिक ऑप्टोकॉप्लर्स की तुलना में अपेक्षाकृत कम बिजली की खपत करते हैं, जबकि एलईडी की अनुपस्थिति के कारण बेहतर विश्वसनीयता और लंबी उम्र भी प्रदान करते हैं।

सिग्नल की अखंडता को बनाए रखते हुए, अलगाव न केवल सिस्टम स्थिरता और सटीकता में सुधार करता है, बल्कि संवेदनशील सर्किट को विद्युत तनाव से भी बचाता है, विफलता के जोखिम को कम करता है और निरंतर औद्योगिक वातावरण में विश्वसनीय संचालन का समर्थन करता है।

एनालॉग सिग्नल से लेकर डिजिटल निर्णय तक

टेस्ला ऑप्टिमस और अन्य एआई-संचालित प्लेटफ़ॉर्म सटीक निर्णय लेने के लिए कच्चे सेंसर सिग्नल को सटीक डिजिटल डेटा में कैसे परिवर्तित करते हैं?सेंसर उपयोग के लिए तैयार डिजिटल सिग्नल उत्पन्न नहीं करते हैं;इसके बजाय, वे छोटे एनालॉग वोल्टेज उत्पन्न करते हैं जो गति, बल या स्थिति का प्रतिनिधित्व करते हैं।ये सिग्नल अक्सर कमजोर होते हैं और शोर के प्रति संवेदनशील होते हैं, इसलिए नियंत्रण प्रणाली द्वारा इनका विश्वसनीय रूप से उपयोग करने से पहले इन्हें ठीक से वातानुकूलित किया जाना चाहिए।यदि इस प्रक्रिया को सही ढंग से नहीं संभाला जाता है, तो उन्नत AI सिस्टम भी सटीकता और स्थिरता के साथ संघर्ष कर सकते हैं।

प्रक्रिया सिग्नल कंडीशनिंग से शुरू होती है, जहां एनालॉग डिवाइस से AD8510 जैसे सटीक एम्पलीफायर एक भूमिका निभाते हैं।AD8510 एक कम शोर वाला, रेल-टू-रेल इनपुट/आउटपुट ऑप-एम्प है जो उच्च-सटीकता सिग्नल प्रोसेसिंग के लिए डिज़ाइन किया गया है, जिसमें इनपुट ऑफसेट वोल्टेज आमतौर पर 1 mV और कम बायस करंट होता है, जो इसे संवेदनशील सेंसर इंटरफेस के लिए उपयुक्त बनाता है।यह 2.7 वी से 5.5 वी की आपूर्ति रेंज पर काम करता है और लगभग 5 वी/µs की स्लू दर के साथ लगभग 8 मेगाहर्ट्ज का लाभ बैंडविड्थ उत्पाद प्रदान करता है, जो इसे विरूपण के बिना तेजी से बदलते एनालॉग सिग्नल को संभालने में सक्षम बनाता है।इसका कम कुल हार्मोनिक विरूपण (टीएचडी) और उच्च ओपन-लूप लाभ सिग्नल अखंडता सुनिश्चित करता है, जबकि शॉर्ट-सर्किट सुरक्षा और कैपेसिटिव लोड के साथ स्थिर संचालन जैसी विशेषताएं इसे वास्तविक सर्किट डिजाइनों में विश्वसनीय बनाती हैं।गतिशील वातावरण में, AD8338 जैसे अन्य घटकों का उपयोग परिवर्तनीय लाभ नियंत्रण के लिए भी किया जा सकता है।

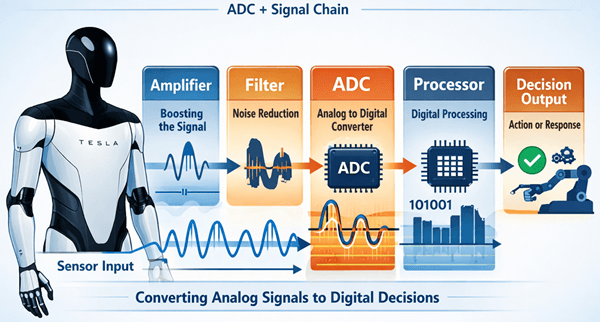

चित्र 8. ह्यूमनॉइड रोबोट में एनालॉग-टू-डिजिटल प्रोसेसिंग

एक बार वातानुकूलित होने के बाद, एनालॉग सिग्नल AD7616 जैसे उच्च-प्रदर्शन ADCs का उपयोग करके डिजिटल डेटा में परिवर्तित हो जाते हैं।यह डिवाइस एक 16-चैनल, एक साथ सैंपलिंग एनालॉग-टू-डिजिटल कनवर्टर है जिसमें वास्तविक 16-बिट रिज़ॉल्यूशन और 1 एमएसपीएस तक थ्रूपुट है, जो कई चैनलों पर सटीक और तेज़ डेटा अधिग्रहण की अनुमति देता है।यह एक एकीकृत एनालॉग फ्रंट एंड के साथ ±10 वी और ±5 वी इनपुट रेंज दोनों का समर्थन करता है, जिससे कई बाहरी घटकों की आवश्यकता समाप्त हो जाती है।AD7616 में लगभग 90 डीबी का उच्च सिग्नल-टू-शोर अनुपात (एसएनआर) और कम इंटीग्रल नॉनलाइनरिटी (आईएनएल) है, जो सटीक और दोहराए जाने योग्य माप सुनिश्चित करता है।इसमें लचीले सीरियल और समानांतर इंटरफेस (एसपीआई-संगत), ऑन-चिप संदर्भ विकल्प और कुशल चैनल स्कैनिंग के लिए सीक्वेंसर कार्यक्षमता भी शामिल है।

मल्टी-सेंसर रोबोटिक प्लेटफ़ॉर्म में, ADC प्रदर्शन सीधे निर्णय गुणवत्ता को प्रभावित करता है।एक साथ नमूनाकरण यह सुनिश्चित करता है कि एकाधिक सेंसर से डेटा समय-संरेखित रहता है, जिससे विसंगतियों को रोका जा सकता है जिससे गलत व्याख्या या विलंबित प्रतिक्रिया हो सकती है।उच्च-रिज़ॉल्यूशन रूपांतरण के साथ संयुक्त स्वच्छ प्रवर्धन नियंत्रण प्रणाली को सटीक वास्तविक दुनिया डेटा को संसाधित करने में सक्षम बनाता है।

यह चरण संवेदन और बुद्धिमत्ता के बीच सेतु का निर्माण करता है।सटीक सिग्नल कंडीशनिंग और विश्वसनीय एडीसी प्रदर्शन के साथ, रोबोटिक सिस्टम अपने वातावरण की सटीक व्याख्या कर सकते हैं और जटिल और तेजी से बदलती परिस्थितियों में भी सुचारू, स्थिर और समन्वित कार्यों के साथ प्रतिक्रिया कर सकते हैं।

आधुनिक रोबोट इन IC आर्किटेक्चर का उपयोग क्यों करते हैं?

आधुनिक रोबोट आईसी आर्किटेक्चर का उपयोग करते हैं क्योंकि रोबोट नियंत्रण कोई एकल कार्य नहीं है।सेंसिंग, सिग्नल रूपांतरण, निर्णय लेना, संचार और मोटर एक्चुएशन सभी लगातार और सही क्रम में चलने चाहिए।यदि इन कार्यों को स्पष्ट चरणों में विभाजित नहीं किया गया है, तो शोर, समय में देरी और सिग्नल टकराव गति सटीकता और सिस्टम स्थिरता को कम कर सकते हैं।

एक स्तरित इलेक्ट्रॉनिक आर्किटेक्चर इस वर्कफ़्लो को प्रबंधित करना आसान बनाता है।सेंसर वास्तविक दुनिया इनपुट प्रदान करते हैं, एडीसी और सिग्नल-चेन सर्किट प्रयोग करने योग्य डेटा तैयार करते हैं, माइक्रोकंट्रोलर प्रक्रिया नियंत्रण तर्क, मोटर ड्राइवर आंदोलन निष्पादित करते हैं, और कैन प्लस डिजिटल अलगाव मॉड्यूल के बीच विश्वसनीय डेटा स्थानांतरण बनाए रखने में मदद करते हैं।यह संरचना रोबोट के अंदर वास्तविक संचालन पथ से मेल खाती है, यही कारण है कि इसका व्यापक रूप से ह्यूमनॉइड, औद्योगिक और स्वायत्त रोबोटिक प्रणालियों में उपयोग किया जाता है।

निष्कर्ष

एक ह्यूमनॉइड रोबोट तभी अच्छी तरह से चलता है जब उसके इलेक्ट्रॉनिक्स अलग-अलग हिस्सों के बजाय एक समन्वित श्रृंखला के रूप में काम करते हैं।व्यावहारिक डिज़ाइन में, STM32F407VGT6 STM32F407VGT6 STMicroelectronics IC MCU 32BIT 1MB FLASH 100LQFP In Stock: 17180 pcs जैसे नियंत्रक तेजी से निर्णय लेने का काम संभालते हैं, A4988SETTR-T A4988SETTR-T Allegro MicroSystems IC MTR DRVR BIPOLAR 3-5.5V 28QFN In Stock: 96300 pcs या TLE9879 जैसे मोटर उपकरण कमांड को स्थिर गति में बदल देते हैं, और LSM6DSOX जैसे सेंसर संतुलन और सुधार के लिए आवश्यक वास्तविक समय गति डेटा प्रदान करते हैं। TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 2440 pcs जैसे संचार उपकरण सबसिस्टम को सिंक्रनाइज़ रखते हैं, जबकि ADUM1200 ADUM1200 AD Out Stock और ADUM1201 ADUM1201 DIGITAL Out Stock जैसे आइसोलेटर शोर वाले बिजली वातावरण में सिग्नल सटीकता की रक्षा करने में मदद करते हैं।सिग्नल-कंडीशनिंग चरण और एडी7616 जैसे एडीसी फिर कमजोर एनालॉग इनपुट को नियंत्रण लूप के लिए प्रयोग करने योग्य डिजिटल जानकारी में परिवर्तित करते हैं।जब ये परतें समय, डेटा गुणवत्ता और प्रतिक्रिया में संरेखित रहती हैं, तो रोबोट सुचारू रूप से आगे बढ़ सकता है और विश्वसनीय रूप से प्रतिक्रिया कर सकता है।जब वे ऐसा नहीं करते हैं, तो उन्नत AI भी अस्थिर इलेक्ट्रॉनिक्स की भरपाई नहीं कर सकता है।
