STTH2R02UY एक हाई-प्रदर्शन सामान्य उद्देश्य डाइोड है, जो STMicroelectronics द्वारा निर्मित है। इसे मजबूत इलेक्ट्रॉनिक अनुप्रयोगों, विशेषकर ऑटोमोटिव पर्यावरण में डिज़ाइन किया गया है। यह सर्फेस-माउंट SMB (Small Molded Body) पैक किए गए डाइोड विभिन्न पावर कन्वर्जन और रिक्टीफिकेशन आवश्यकताओं के लिए उत्कृष्ट विद्युत विशेषताएँ प्रदान करता है।
मुख्य कार्यात्मक विशेषताओं में अधिकतम डीसी रिवर्स वोल्टेज 200V, औसत रेक्टिफाइड वर्तमान 2A, और तेज रिकवरी समय 30 नैनोसेकंड शामिल हैं। यह डाइोड उत्कृष्ट थर्मल स्थिरता प्रदर्शित करता है, जिसमें अधिकतम जंक्शन संचालन तापमान 175°C है, जो कठिन परिस्थितियों में विश्वसनीय प्रदर्शन की आवश्यकता वाले जटिल इलेक्ट्रॉनिक प्रणालियों के लिए आदर्श है।
डिवाइस में मानक तकनीक डिजाइन है और इसमें उल्लेखनीय विद्युत गुणधर्म हैं, जैसे 2A पर फॉरवर्ड वोल्टेज 1V और न्यूनतम रिवर्स लीकज वर्तमान। इसकी तेज रिकवरी गति (200mA से ऊपर के वर्तमान के लिए 500 नैनोसेकंड से कम) इलेक्ट्रॉनिक सर्किटों में सिग्नल प्रोसेसिंग और पावर प्रबंधन को सक्षम बनाती है।
मुख्य रूप से ऑटोमोटिव अनुप्रयोगों के लिए लक्षित, यह डाइोड STMicroelectronics के Q ऑटोमोटिव श्रृंखला का हिस्सा है, जो ऑटोमोटिव इलेक्ट्रॉनिक प्रणालियों के लिए उच्च विश्वसनीयता और स्थायित्व को दर्शाता है। इसका सर्फेस-माउंट पैकेजिंग आधुनिक इलेक्ट्रॉनिक डिजाइनों में आसान समाकलन आसान बनाता है, जो कॉम्पैक्ट और कुशल सर्किट लेआउट का समर्थन करता है।
समान या विकल्प मॉडल में STTH श्रृंखला के अन्य डाइोड्स शामिल हैं, जैसे STTH2R02, STTH2R04, और STTH2R06, जिनमें समान विद्युत विशेषताएं हैं, किन्तु कुछ मौलिक बदलाव हो सकते हैं। ये मॉडल तुलनीय प्रदर्शन प्रदान करते हैं।
RoHS मानकों का अनुपालन करने वाला, यह डाइोड टेप एवं रील पैकेजिंग में उपलब्ध है, जिसमें प्रति पैकेजिंग सामान्यतः 5000 यूनिट्स होते हैं, जिससे यह बड़े पैमाने पर विनिर्माण और उत्पादन के लिए उपयुक्त है। इसकी बहुमुखी डिज़ाइन पावर सप्लाई, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणालियों, और सामान्य इलेक्ट्रॉनिक सर्किट अनुप्रयोगों में विश्वसनीय रिक्टीफिकेशन और पावर प्रबंधन हेतु उपयुक्त है।
उच्च वोल्टेज सहनशीलता, तेज रिकवरी समय, और मजबूत थर्मल प्रदर्शन का संयोजन STTH2R02UY को एक भरोसेमंद समाधान बनाता है, जो इंजीनियरों को ऑटोमोटिव मानक गुणवत्ता और प्रदर्शन के साथ एक सामान्य उद्देश्य डाइोड की तलाश में संतुष्ट करता है।
STTH2R02UY प्रमुख तकनीकी विशेषताएँ
रेटेड वोल्टेज: 200 वी, रेटेड करंट: 2 ए, रिवर्स रिकवरी टाइम: 30 नैनोसेकंड।
STTH2R02UY पैकिंग आकार

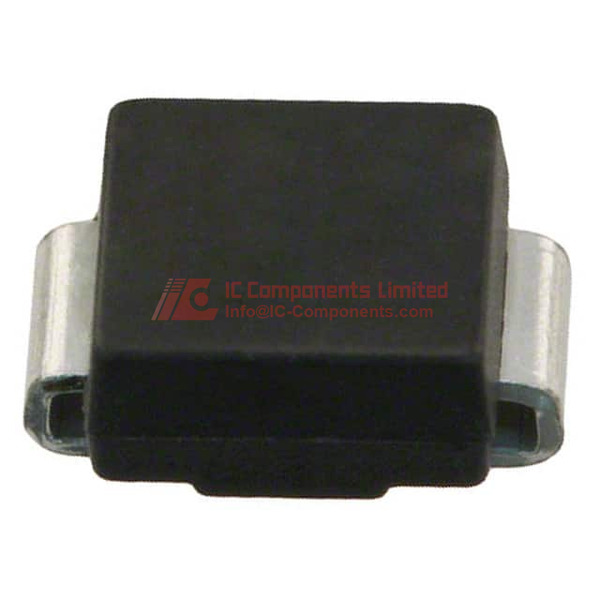

यह उपकरण टेप & रीली (TR) प्रारूप में 5000 यूनिट्स प्रति रील की संख्या में पैक किया जाता है। यह एसएमबी (डो-214एए) पैकेज में संलग्न है, जिसका बॉडी साइज़ टाइप 617 है, जो सर्फेस माउंट तकनीक (SMT) असेंबली के लिए सुविधा प्रदान करता है। यह स्वचालित पीसीबी प्लेसमेंट के अनुकूल सतही माउंट प्रारूप में आपूर्ति किया जाता है, जिससे उच्च मात्रा में उत्पादन संभव है।
STTH2R02UY आवेदन
STTH2R02UY का उपयोग सामान्य उद्देश्य सुधारक के रूप में ऑटोमोटिव और उद्योगिक क्षेत्रों में किया जाता है, जहां तेज स्विचिंग और विश्वसनीय प्रदर्शन मुख्य आवश्यकताएं हैं। इसकी तेज रिकवरी स्पीड अनुकूली स्विचिंग पावर सप्लाइज़, डीसी-डीसी कनवर्टर्स, फ्रीव्हीलिंग डायोड्स और अन्य उच्च-आवृत्ति संचालन की मांग वाली एप्लिकेशन में उपयोग की अनुमति देती है।
STTH2R02UY विशेषताएँ
यह 2 ए पर अधिकतम अग्रणी वोल्टेज (Vf) के साथ 1 वी तक कार्य करता है, जिससे कम संचरण हानियां और ऊर्जा दक्षता मिलती है। निरंतर औसत सुधारक धारावाहिक प्रवाह 2 ए के लिए रेटिड है, जिससे यह मध्यम शक्ति एप्लिकेशन के लिए मजबूत होता है। अधिकतम रिवर्स वोल्टेज 200 वी तक सहन कर सकता है, जिससे सामान्य सिस्टम वोल्टेज में सुरक्षित संचालन सुनिश्चित होता है। रिवर्स लीकेज करंट 200 वी पर 3 ए तक पहुंच सकता है, जो उन सर्किटों के लिए उपयुक्त है जहाँ संक्षिप्त रिवर्स करंट की अनुमति है। 30 नैनोसेकंड की तेज रिकवरी टाइम तेजी से स्विचिंग की सुविधा प्रदान करती है, जिससे ऊर्जा हानि कम हो और गतिशील सर्किट में दक्षता बढ़े। यह 175°C तक के junction ऑपरेटिंग तापमान को सह सकता है, जो ऑटोमोटिव सिस्टम में गर्म वातावरण में उपयोग के लिए उपयुक्त है। यह बिना सLead वाले निर्मााण के साथ अनुकूल है और RoHS-अनुरूप संस्करण में उपलब्ध है, जिससे आधुनिक पर्यावरण और विनिर्माण मानकों का पालन होता है। यह Q ऑटोमोटिव श्रृंखला से संबंधित है, जो अधिक विश्वसनीयता, कठोरता और ऑटोमोटिव उद्योग की आवश्यकताओं के अनुरूप है।
STTH2R02UY गुणवत्ता और सुरक्षा विशेषताएँ
STMicroelectronics द्वारा निर्मित, जो विश्व स्तर पर गुणवत्ता नियंत्रण और उन्नत अर्धचालक डिज़ाइन के लिए प्रसिद्ध है। इसे RoHS-अनुरूप प्रमाणन (संग्रह की जांच आवश्यक) के साथ उपलब्ध कराया गया है, जिससे हानिकारक पदार्थों में कमी और पर्यावरण के प्रति प्रतिबद्धता सुनिश्चित होती है। इसका मजबूत SMB पैकेज भौतिक और तापीय सुरक्षा प्रदान करता है, जिससे संचालन के दौरान यांत्रिक और विद्युत विफलता के जोखिम कम होते हैं।
STTH2R02UY अनुसंगतता
यह उपकरण सर्फेस माउंट उत्पादन लाइनों में सहज एकीकरण के लिए डिजाइन किया गया है, और इसका SMB फुटप्रिंट डो-214एए मानकों से मेल खाता है। यह व्यापक रेंज में स्वचालित असेंबली और परीक्षा उपकरणों के साथ विद्युत और यांत्रिक रूप से अनुकूल है, इसलिए यह अधिकांश सामान्य 2A/200V फास्ट रिकवरी डायोड स्लॉट में बदलाव के रूप में प्रयोग किया जा सकता है।
STTH2R02UY डेटाशीत पीडीएफ
हमारी वेबसाइट पर STTH2R02UY के लिए अत्यधिक आधिकारिक डेटाशीट उपलब्ध है। ग्राहक सलाह दी जाती है कि वे इस पृष्ठ से डेटाशीट डाउनलोड करें ताकि उनके पास नवीनतम, सबसे सटीक और विस्तृत विनिर्देश, विद्युत गुणांक, अनुप्रयोग नोट्स और गुणवत्ता प्रमाणपत्र हो।
गुणवत्ता वितरक
IC-Components, STMicroelectronics का एक प्रीमियम वितरक है जो केवल मूल, पूरी तरह से ट्रेसेबल STTH2R02UY डायोड्स प्रदान करता है। हमारे पास ST उपकरणों का व्यापक संग्रह है और हम तेज़ कोटेशन प्रतिक्रिया देते हैं ताकि आपूर्ति का विश्वासपूर्ण अनुभव सुनिश्चित किया जा सके। अभी हमसे संपर्क करें या हमारी वेबसाइट पर कोटेशन के लिए अनुरोध करें ताकि आप गुणवत्ता, प्रदर्शन और पूर्ण सहायता प्राप्त कर सकें।
