ऑन डिले बनाम ऑफ डिले टाइमर: प्रतीक, वायरिंग, अंतर और उपयोग

Apr20

ब्राउज़: 526

टाइमर रिले उपकरणों के चालू या बंद होने का प्रबंधन करके नियंत्रण सर्किट में महत्वपूर्ण भूमिका निभाते हैं।यह लेख ऑन-डिले और ऑफ-डिले टाइमर के बीच अंतर, वे कैसे काम करते हैं, उनके टाइमिंग आरेख, वायरिंग के तरीके और मोटर, पंखे, पंप और स्वचालित सिस्टम में व्यावहारिक अनुप्रयोगों के बारे में बताते हैं।

कैटलॉग

1. ऑन डिले और ऑफ डिले टाइमर के बीच क्या अंतर है?

2. ऑन डिले और ऑफ डिले टाइमर कैसे काम करते हैं?

3. TON बनाम TOFF का समय आरेख

4. विलंब टाइमर रिले को चालू और बंद कैसे करें?

5. नियंत्रण सर्किट में टाइमर रिले के सामान्य उपयोग

6. मोटर, पंखा और पंप विलंब उदाहरण

7. निष्कर्ष

ON Delay and OFF Delay Timers

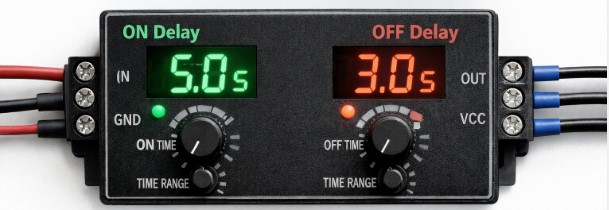

चित्र 1. चालू विलंब और बंद विलंब टाइमर

ऑन डिले और ऑफ डिले टाइमर के बीच क्या अंतर है?

एक ऑन-डिले टाइमर आउटपुट को चालू करने में देरी करता है इनपुट सिग्नल सक्रिय होने के बाद.जब इनपुट चालू किया जाता है, तो टाइमर गिनती शुरू कर देता है, और पूर्व निर्धारित समय बीत जाने के बाद ही आउटपुट चालू होता है।हालाँकि, जब इनपुट बंद हो जाता है, तो आउटपुट बिना किसी देरी के तुरंत बंद हो जाता है।इस प्रकार के टाइमर का उपयोग आमतौर पर उन स्थितियों में किया जाता है जहां विलंबित स्टार्टअप की आवश्यकता होती है, जैसे कि किसी मशीन या मोटर को बटन दबाने के कुछ सेकंड बाद काम करना शुरू करने की अनुमति देना।

एक ऑफ-डिले टाइमर आउटपुट को बंद करने में देरी करता है इनपुट सिग्नल निष्क्रिय होने के बाद.जब इनपुट चालू होता है, तो आउटपुट तुरंत प्रतिक्रिया देता है, लेकिन जब इनपुट बंद हो जाता है, तो टाइमर गिनती शुरू कर देता है और प्रीसेट समय समाप्त होने तक आउटपुट चालू रहता है।तभी आउटपुट बंद हो जाता है.यह उन अनुप्रयोगों में उपयोगी है जहां शटडाउन के बाद किसी प्रक्रिया को थोड़े समय के लिए जारी रखने की आवश्यकता होती है, जैसे कि उपकरण बंद होने के बाद कुछ सेकंड के लिए कूलिंग फैन को चालू रखना।

ऑन डिले और ऑफ डिले टाइमर कैसे काम करते हैं

एक ऑन-डिले टाइमर आउटपुट चालू होने से पहले देरी शुरू करके काम करता है.जब इनपुट सिग्नल लागू किया जाता है, तो टाइमर तुरंत शून्य से पूर्व निर्धारित समय मान तक गिनती शुरू कर देता है।इस गिनती अवधि के दौरान, आउटपुट बंद रहता है।एक बार निर्धारित समय पूरा हो जाने पर, आउटपुट चालू हो जाता है और तब तक चालू रहता है जब तक इनपुट सिग्नल सक्रिय रहता है।यदि किसी भी समय इनपुट सिग्नल हटा दिया जाता है, तो आउटपुट तुरंत बंद हो जाता है और टाइमर वापस शून्य पर रीसेट हो जाता है।

एक ऑफ-डिले टाइमर इनपुट सिग्नल बंद होने के बाद देरी शुरू करके काम करता है.जब इनपुट लागू किया जाता है, तो आउटपुट बिना किसी देरी के तुरंत चालू हो जाता है।टाइमर तभी गिनती शुरू करता है जब इनपुट सिग्नल हटा दिया जाता है।इस उलटी गिनती अवधि के दौरान, आउटपुट चालू रहता है।

पूर्व निर्धारित समय समाप्त होने के बाद, आउटपुट अंततः बंद हो जाता है।यदि टाइमर की गिनती समाप्त होने से पहले इनपुट सिग्नल को वापस चालू कर दिया जाता है, तो टाइमर रीसेट हो जाता है और आउटपुट लगातार चालू रहता है।सरल शब्दों में, आउटपुट तुरंत चालू हो जाता है लेकिन बंद होने से पहले प्रतीक्षा करता है।

TON बनाम TOFF का समय आरेख

Timing Diagrams for ON Delay Timer

चित्र 2.ऑन डिले टाइमर के लिए समय आरेख

TON (ON-delay) टाइमर में, समय में देरी तब होती है जब इनपुट सिग्नल चालू होता है।जैसे ही इनपुट हाई हो जाता है, टाइमर गिनती शुरू कर देता है, लेकिन इस अवधि के दौरान आउटपुट कम रहता है।प्रीसेट समय बीत जाने के बाद ही आउटपुट हाई पर स्विच होता है।यह टाइमिंग आरेख में इनपुट के बढ़ते किनारे और आउटपुट के बढ़ते किनारे के बीच एक अंतर पैदा करता है।

Timing Diagrams for OFF Delay Timer

चित्र 3.बंद विलंब टाइमर के लिए समय आरेख

टीओएफएफ (ऑफ-डिले) टाइमर में, देरी तब होती है जब इनपुट सिग्नल बंद हो जाता है।जब इनपुट हाई होता है, तो आउटपुट भी तुरंत हाई हो जाता है।हालाँकि, जब इनपुट LOW में परिवर्तित हो जाता है, तो टाइमर गिनती शुरू कर देता है जबकि आउटपुट उच्च रहता है।पूर्व निर्धारित समय समाप्त होने के बाद, आउटपुट अंततः कम हो जाता है।टाइमिंग आरेख में, यह इनपुट के गिरते किनारे और आउटपुट के गिरते किनारे के बीच देरी पैदा करता है।

विलंब टाइमर रिले को चालू और बंद कैसे करें

एक तार लगाने के लिए ऑन-विलंब टाइमर रिले, आप सबसे पहले बिजली की आपूर्ति को टाइमर के कॉइल टर्मिनलों से कनेक्ट करें (अक्सर A1 और A2 लेबल किया जाता है)।फिर, आप अपने इनपुट डिवाइस जैसे स्विच को कनेक्ट करें या टाइमर के साथ श्रृंखला में बटन दबाएं ताकि इसे सक्रिय करने से टाइमर को बिजली की आपूर्ति हो सके।लोड (मोटर, लैंप, या कॉन्टैक्टर कॉइल की तरह) टाइमर के आउटपुट संपर्कों के माध्यम से जुड़ा होता है, आमतौर पर सामान्य रूप से खुले (एनओ) संपर्क का उपयोग करके।

जब इनपुट चालू है, टाइमर गिनती शुरू करता है, और प्रीसेट विलंब के बाद, NO संपर्क बंद हो जाता है, जिससे करंट लोड में प्रवाहित हो जाता है।यदि इनपुट बंद कर दिया जाता है, तो संपर्क तुरंत खुल जाता है और लोड रुक जाता है।

एक के लिए ऑफ-डिले टाइमर रिले, वायरिंग बहुत समान है, लेकिन संपर्कों का व्यवहार भिन्न है।आप अभी भी बिजली की आपूर्ति को टाइमर से कनेक्ट करें (ए1 और ए2) और इसे सक्रिय करने के लिए एक स्विच या नियंत्रण इनपुट का उपयोग करें।लोड फिर से आउटपुट संपर्कों (आमतौर पर डिज़ाइन के आधार पर NO या कभी-कभी NC) के माध्यम से जुड़ा होता है।

जब इनपुट चालू होता है, तो आउटपुट संपर्क तुरंत बंद हो जाता है और लोड को पावर देता है।जब इनपुट बंद हो जाता है, तो टाइमर गिनती शुरू कर देता है, लेकिन विलंब अवधि के दौरान संपर्क बंद रहता है।पूर्व निर्धारित समय समाप्त होने के बाद, संपर्क अंततः खुल जाता है, जिससे लोड बंद हो जाता है।

नियंत्रण सर्किट में टाइमर रिले के सामान्य उपयोग

नियंत्रण में देरी

एक निर्धारित समय की देरी के बाद उपकरण शुरू करने के लिए उपयोग किया जाता है, जिससे अचानक बिजली वृद्धि को रोकने में मदद मिलती है और उचित सिस्टम अनुक्रमण की अनुमति मिलती है।

विलंब बंद नियंत्रण

बिजली चले जाने के बाद उपकरणों को थोड़े समय के लिए चालू रखता है, आमतौर पर शीतलन और सुरक्षित शटडाउन के लिए उपयोग किया जाता है।

मोटर नियंत्रण

इनरश करंट को कम करने और कई मोटरों वाले सिस्टम में विद्युत अधिभार से बचने के लिए अनुक्रमिक मोटर स्टार्टिंग के लिए उपयोग किया जाता है।

प्रकाश व्यवस्था

पूर्व निर्धारित समय के बाद स्वचालित रूप से लाइटें चालू या बंद हो जाती हैं, जिससे घरों और इमारतों में ऊर्जा दक्षता में सुधार होता है।

पंखा विलंब प्रणाली

उचित शीतलन और गर्मी अपव्यय सुनिश्चित करने के लिए उपकरण बंद होने के बाद भी पंखे चालू रखना।

पम्प नियंत्रण

तेजी से चालू/बंद साइकिलिंग (छोटी साइकिलिंग) को रोकता है, स्थिर दबाव बनाए रखने और पंप जीवन को बढ़ाने में मदद करता है।

औद्योगिक स्वचालन

कारखानों में सुचारू और समन्वित संचालन सुनिश्चित करने के लिए मशीन के समय, क्रम और देरी को नियंत्रित करता है।

कन्वेयर सिस्टम

उचित सामग्री प्रवाह के लिए कन्वेयर अनुभागों के बीच देरी को शुरू करने और रोकने का प्रबंधन करता है।

अलार्म और सुरक्षा प्रणालियाँ

सुरक्षा में सुधार के लिए अलार्म, चेतावनियाँ या आपातकालीन शटडाउन के लिए समयबद्ध देरी प्रदान करता है।

चक्रीय संचालन

उन प्रणालियों में उपयोग किया जाता है जिनके लिए बार-बार चालू/बंद चक्र की आवश्यकता होती है, जैसे कि चमकती रोशनी या स्वचालित प्रक्रियाएं।

मोटर, पंखा और पंप विलंब उदाहरण

मोटर, पंखे और पंप विलंब सर्किट का उपयोग उपकरण के चालू या बंद होने को नियंत्रित करने के लिए किया जाता है, जिससे सुरक्षा, दक्षता और जीवनकाल में सुधार होता है।

Motor Systems

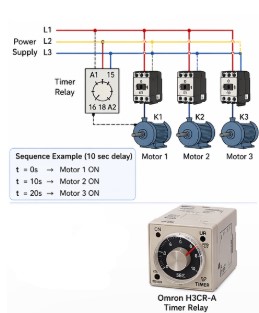

चित्र 4. मोटर सिस्टम

में मोटर सिस्टम, स्टार्ट डिले का उपयोग अक्सर इनरश करंट को कम करने और अचानक बिजली बढ़ने से बचने के लिए किया जाता है, खासकर जब कई मोटरों का उपयोग किया जाता है;ओवरलोड को रोकने के लिए उन्हें एक के बाद एक (क्रमिक शुरुआत) शुरू किया जा सकता है।विलंब कार्यों को अक्सर टाइमर रिले जैसे का उपयोग करके कार्यान्वित किया जाता हैटाइमर रिले प्रदान करना क्रमिक शुरुआत और कम करें वर्तमान प्रवाह, ओवरलोड को रोकना।

Fans System

चित्र 5. प्रशंसक प्रणाली

के लिए प्रशंसक, एक विलंब-बंद फ़ंक्शन बिजली बंद होने के बाद पंखे को चालू रखता है, जिससे उचित शीतलन और गर्मी अपव्यय की अनुमति मिलती है, जो एचवीएसी सिस्टम और इलेक्ट्रॉनिक्स जैसे उपकरणों में घटकों की सुरक्षा करता है।पंप प्रणालियों में, विलंब सर्किट तेजी से चालू/बंद साइकिलिंग (छोटी साइकिलिंग) को रोकने में मदद करते हैं, जो पंप को नुकसान पहुंचा सकता है और इसके जीवन को कम कर सकता है।

टाइमर रिले जैसे विलंब-बंद टाइमर पंखे को चालू रखते हैं बिजली बंद होने के बाद उचित शीतलन सुनिश्चित करने और घटकों को ज़्यादा गरम होने से बचाने के लिए।

Pump Systems

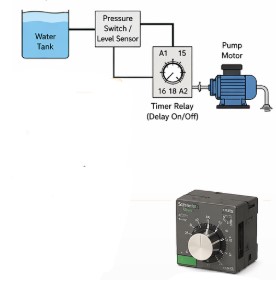

चित्र 6. पंप सिस्टम

पंप सिस्टम के लिए, श्नाइडर इलेक्ट्रिक टाइमर रिले जैसे विलंब टाइमर रोकने में मदद करते हैं छोटी साइकिल चलाना, दबाव या तरल पदार्थ के स्तर को स्थिर करने और बार-बार शुरू होने और रुकने से होने वाले नुकसान से बचने की अनुमति देता है।ए देरी से प्रारंभ करें ऑपरेशन से पहले दबाव या पानी के स्तर को स्थिर करने की अनुमति देता है, जबकि स्टॉप विलंब पाइपलाइनों में दबाव स्पाइक्स या पानी के हथौड़े से बचने में मदद करता है।

इन कार्यों को आमतौर पर टाइमर, रिले या नियंत्रण सर्किट का उपयोग करके कार्यान्वित किया जाता है, जिससे औद्योगिक स्वचालन, वेंटिलेशन सिस्टम, जल आपूर्ति प्रणाली और भारी विद्युत उपकरण में विलंब प्रणाली बनाई जाती है।

निष्कर्ष

ऑन-डिले और ऑफ-डिले टाइमर को समझने से विद्युत प्रणालियों में नियंत्रण, सुरक्षा और दक्षता में सुधार करने में मदद मिलती है।सही टाइमर प्रकार को लागू करके, आप स्टार्टअप देरी, शटडाउन प्रक्रियाओं और अनुक्रमण संचालन का प्रबंधन कर सकते हैं, जिससे सिस्टम वास्तविक दुनिया के औद्योगिक और स्वचालन अनुप्रयोगों के लिए अधिक विश्वसनीय और बेहतर अनुकूल बन जाते हैं।
