SI5351B के लिए व्यापक गाइड: आधुनिक अनुप्रयोगों के लिए उच्च-सटीकता i isc

SI5351B, इसके लचीलेपन के लिए मान्यता प्राप्त, एक I, C घड़ी जनरेटर के रूप में संचालित होता है जो विशेष रूप से लागत सीमाओं के प्रति संवेदनशील परियोजनाओं में क्रिस्टल, ऑसिलेटर और PLL जैसे पारंपरिक समय उपकरणों को प्रभावी ढंग से बदल देता है।यह आधुनिक घड़ी समाधान सटीक आवृत्ति पीढ़ी को वितरित करता है, विभिन्न इलेक्ट्रॉनिक मांगों को संगत घटकों की एक विस्तृत श्रृंखला का उपयोग करके पूरा करता है।विभिन्न परियोजना विनिर्देशों के अनुरूप इसकी क्षमता अत्याधुनिक प्रौद्योगिकियों को क्राफ्टिंग में एक महत्वपूर्ण संपत्ति में बदल देती है।इस तरह के परिष्कृत घड़ी जनरेटर को शामिल करते हुए इलेक्ट्रॉनिक डिजाइन विकास में प्रगति की प्रगति, न केवल दक्षता पर जोर देते हुए, बल्कि यह भी कि वित्तीय नियोजन संदर्भों में प्रदर्शन को कैसे परिष्कृत किया जा सकता है।इन घटकों को नियोजित करने में अक्सर विशिष्ट परियोजना लक्ष्यों के साथ संरेखित करने के लिए शोधन की एक चक्रीय प्रक्रिया शामिल होती है।इसके अलावा, आज के बाजार के जटिल परिदृश्य के भीतर, चपलता के साथ आवृत्ति का प्रबंधन एक महत्वपूर्ण कौशल के रूप में उभरता है, जो SI5351B जैसे अनुकूलनीय उपकरणों के मूल्य को उजागर करता है।

सूची

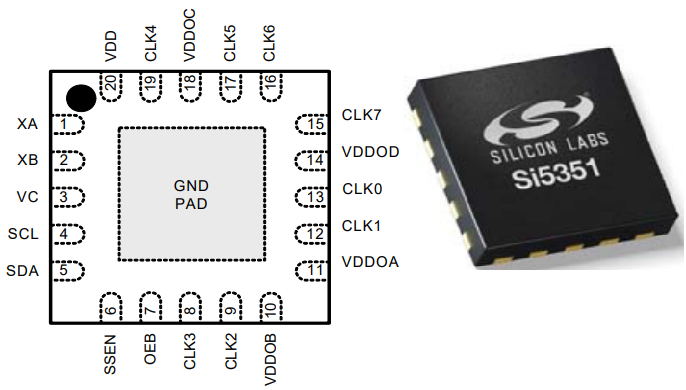

SI5351B-B पिनआउट

SI5351B-B डिजाइन दृष्टिकोण

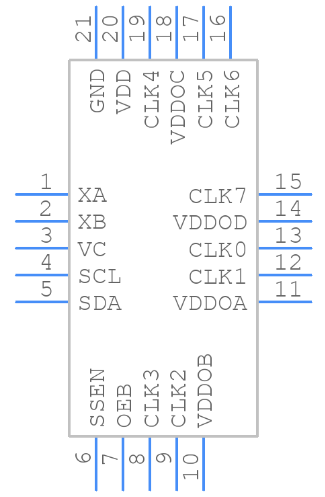

पीसीबी प्रतीक प्रतिनिधित्व

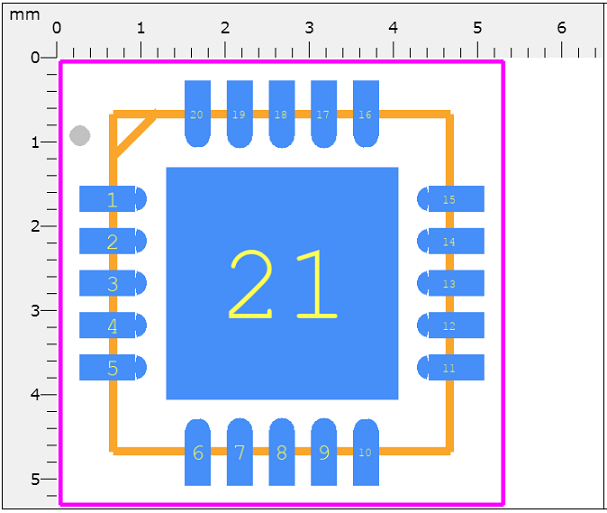

पीसीबी पदचिह्न लेआउट

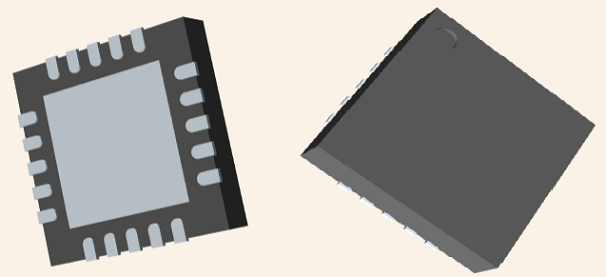

3 डी संरचनात्मक प्रतिनिधित्व

SI5351B-B का व्यापक विश्लेषण

SI5351 श्रृंखला I2C के माध्यम से एक बहुमुखी घड़ी उत्पादन समाधान प्रदान करती है, जो पारंपरिक रूप से क्रिस्टल या ऑसिलेटर पर निर्भर वातावरण के लिए आदर्श है।यह प्रभावशाली परिशुद्धता के साथ 200 मेगाहर्ट्ज तक किसी भी आवृत्ति का उत्पादन करने के लिए एक भिन्नात्मक विभक्त के साथ एक उच्च-रिज़ॉल्यूशन पीएलएल/वीसीएक्सओ को नियुक्त करता है।इस श्रृंखला के विभिन्न मॉडल अलग-अलग जरूरतों को पूरा करते हैं: SI5351A मुक्त-चलने वाली घड़ियाँ प्रदान करता है, SI5351B को लचीले सिंक्रोनस क्लॉकिंग के लिए एक आंतरिक VCXO के साथ बढ़ाया जाता है, और SI5351C बाहरी संदर्भ सिंक्रनाइज़ेशन का समर्थन करता है।कस्टम पुल करने योग्य क्रिस्टल की आवश्यकता को दूर करके, यह डिवाइस ट्यूनिंग रेंज को व्यापक बनाता है और लागत को प्रभावी ढंग से प्रबंधित करता है, इलेक्ट्रॉनिक अनुप्रयोगों की एक भीड़ में मजबूत प्रदर्शन प्रदान करता है।

SI5351B-B सुविधाओं का विस्तृत विश्लेषण

उच्च-रिज़ॉल्यूशन पीएलएल/वीसीएक्सओ

SI5351B की एक प्रशंसनीय शक्ति एक उच्च-रिज़ॉल्यूशन PLL/VCXO का समावेश है।यह तत्व विविध परिचालन आवश्यकताओं को पूरा करने के लिए सावधानीपूर्वक आवृत्ति ट्यूनिंग की अनुमति देता है, जो सटीक आवृत्ति संरेखण की आवश्यकता वाले डिजाइनों के लिए अमूल्य साबित होता है।कुशल इंजीनियर इस सुविधा की असाधारण योग्यता को पहचानते हैं, विशेष रूप से सिंक्रनाइज़ सिस्टम में जहां सटीक समय आवश्यक है।

आंशिक विभक्त तंत्र

SI5351B का आंशिक विभक्त प्रणाली आवृत्ति आउटपुट पर ठीक-ठाक नियंत्रण को सक्षम करके एक आगे की सोच दृष्टिकोण का प्रतिनिधित्व करती है।यह सुविधा पारंपरिक क्रिस्टल या थरथरानवाला डिजाइनों की आवृत्ति सीमाओं को स्थानांतरित करती है, एक अधिक बहुमुखी और कुशल प्रणाली की सुविधा प्रदान करती है।कई तकनीशियन इस बात की सराहना करते हैं कि कैसे बदलती प्रदर्शन की जरूरतों को पूरा करने के लिए भिन्नात्मक विभक्त प्रणाली आसानी से अनुकूल है, इस प्रकार विकास प्रक्रिया को सुव्यवस्थित करता है।

SI5351B-B सुविधाएँ

विस्तार आवृत्ति उत्पादन

SI5351B-B आठ अलग-अलग आवृत्तियों को उत्पन्न करने की क्षमता प्रदान करता है, जिसमें 2.5 kHz से लेकर 200 मेगाहर्ट्ज तक होता है।

I2C इंटरफ़ेस के माध्यम से बारीक विन्यास

I2C इंटरफ़ेस का उपयोग करना गहन अनुकूलन के लिए अनुमति देता है, जिससे कई कार्यों में सटीक समायोजन को सक्षम किया जाता है।

त्रुटिहीन आवृत्ति परिशुद्धता

त्रुटियों से रहित सटीक आवृत्ति पीढ़ी प्रदान करना, SI5351B-B सटीकता की मांग करने वाले परिदृश्यों में मूलभूत है।

उच्च-रैखिकता वीसीएक्सओ एकीकरण

एक अत्यधिक रैखिक VCXO का एम्बेडिंग आउटपुट स्पष्टता को बढ़ाते हुए आवृत्ति मॉड्यूलेशन, पर्टेलिंग विकृतियों के लिए परिष्कार लाता है।

अनुकूलन योग्य घड़ी इनपुट

अपने वैकल्पिक घड़ी इनपुट के साथ, डिवाइस कस्टमाइज़ेबिलिटी की एक परत का परिचय देता है, जिससे विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुरूप सर्किट डिज़ाइन की अनुमति मिलती है।

कम घबराहट आउटपुट

डिवाइस का कम घबराना आउटपुट उच्च गति संचार नेटवर्क के भीतर डेटा ट्रांसमिशन अखंडता को बनाए रखने में महत्वपूर्ण भूमिका निभाते हुए, सिग्नल स्थिरता को मजबूत करता है।इस सुविधा का उपयोग करने से अक्सर डेटा स्थिरता और परिचालन दक्षता में सुधार होता है।

विद्युत चुम्बकीय हस्तक्षेप का शमन

स्प्रेड स्पेक्ट्रम और चरण ऑफसेट को समायोजित करने की क्षमता न केवल विद्युत चुम्बकीय हस्तक्षेप को कम करती है, बल्कि समय समाधान को भी बढ़ाती है।ये विकल्प कड़े विद्युत चुम्बकीय मानकों के साथ संरेखित करने में सहायता करते हैं।

लागत प्रभावी क्रिस्टल उपयोग

एक निश्चित, लागत-कुशल क्रिस्टल (आमतौर पर 25 या 27 मेगाहर्ट्ज) का उपयोग मजबूत प्रदर्शन को बरकरार रखते हुए सिस्टम के खर्च को कम करने में मदद करता है।इस तरह के किफायती घटक चयन कार्यात्मक क्षमता को खोए बिना बड़े पैमाने पर उत्पादन संदर्भों में वांछनीय हैं।

क्रमादेश योग्य संकेत संक्रमण

डिजाइनरों को कॉन्फ़िगर करने योग्य वृद्धि और गिरने के समय से लाभ होता है, जिससे उन्हें सिग्नल संक्रमण गुणों को परिष्कृत करने के लिए स्वतंत्रता प्रदान की जाती है।

सामंजस्यपूर्ण आवृत्ति शिफ्ट

डिवाइस चिकनी आवृत्ति शिफ्ट्स सुनिश्चित करता है, परिचालन गड़बड़ी को बढ़ाता है और उन प्रणालियों में कनेक्टिविटी को सुरक्षित करता है जो निरंतर प्रदर्शन को अपरिहार्य मानते हैं।

बहुमुखी बिजली आपूर्ति क्षमता

विभिन्न वोल्टेज आपूर्ति विकल्पों का समावेश स्तर रूपांतरण को बढ़ावा देता है, जिससे इसके आवेदन को व्यापक बनाने के लिए कई वोल्टेज स्थितियों के साथ सहज इंटरफेसिंग सक्षम होता है।

श्रेष्ठ बिजली की आपूर्ति अस्वीकृति अनुपात

एक असाधारण PSRR को घमंड करना पूरक बाहरी बिजली फिल्टर के लिए आवश्यकता को नकारता है, सर्किट डिजाइन को सरल बनाता है और आवश्यक घटकों की संख्या को कम करता है, जो कॉम्पैक्ट और कुशल लेआउट के लिए अनुकूल है।

कुशल ऊर्जा उपयोग

इसकी कम ऊर्जा की खपत और अनुकूलनीय आउटपुट देरी के साथ, SI5351B-B ऊर्जा दक्षता, बिजली संरक्षण में सहायता और पोर्टेबल गैजेट्स में बैटरी जीवन के लंबे समय तक अनुकरण करता है।

विविध पैकेज विकल्प

10-MSOP, 16-QFN, और 20-QFN जैसे मिश्रित पैकेज कॉन्फ़िगरेशन में उपलब्ध है, यह डिज़ाइन लचीलापन विभिन्न डिजाइन चुनौतियों को संबोधित करता है, जो अंतरिक्ष वृद्धि, थर्मल प्रबंधन और घटक चयन में विद्युत दिशा पर ध्यान केंद्रित करता है।

सीमलेस PCIE और HCSL कनेक्टिविटी

PCIE GEN 1 और HCSL स्विंग के साथ संगत होने के नाते मौजूदा तकनीकी समाधानों में परिचय को सरल बनाने के लिए मौजूदा मानकों के साथ सुचारू एकीकरण सुनिश्चित करता है।यह संगतता यह सुनिश्चित करती है कि SI5351B-B वर्तमान और संभावित बाजार अनुप्रयोगों दोनों के लिए प्रासंगिक और व्यावहारिक बने रहे।

तकनीकी निर्देश

प्रकार	पैरामीटर	प्रकार	पैरामीटर
माउन्टिंग का प्रकार	सतह पर्वत	फैक्टरी लीड टाइम	6 सप्ताह
सतह पर्वत	हाँ	पैकेज / मामला	20-वीएफक्यूएफएन एक्सपोज्ड पैड
परिचालन तापमान	-40 ° C ~ 85 ° C	पिन की संख्या	20
शृंखला	मल्टीसिंथ ™	पैकेजिंग	ट्रे
भाग की स्थिति	सक्रिय	प्रकाशित	2000
समाप्ति की संख्या	20	नमी संवेदनशीलता स्तर (एमएसएल)	2 (1 वर्ष)
प्रकार	घड़ी जनरेटर	ईसीसीएन कोड	Ear99
वोल्टेज - आपूर्ति	1.71V ~ 3.6V	अतिरिक्त विशेषता	3.3 वी आपूर्ति पर भी संचालित होता है
टर्मिनल रूप	कोई भी नेतृत्व नहीं	टर्मिनल स्थिति	ट्रैक्टर
टर्मिनल पिच	0.5 मिमी	वोल्टेज आपूर्ति	2.5V
आधार भाग संख्या	SI5351	आवृत्ति	200MHz
आउटपुट की संख्या	8	उत्पादन	LVCMOS
सर्किट की संख्या	2	प्रचालन आपूर्ति वोल्टेज	3.6V
इनपुट	क्रिस्टल	परिचालन आपूर्ति वर्तमान	45ma
प्राथमिक घड़ी/क्रिस्टल आवृत्ति-नहीं	27MHz	अनुपात - इनपुट: आउटपुट	1: 8
विभेदक - इनपुट: आउटपुट	नहीं - नहीं	पीएलएल	हाँ
विभक्त/गुणक	हां नहीं	अधिकतम शुल्क चक्र	55 %
ऊंचाई बैठा (अधिकतम)	0.9 मिमी	लंबाई	4 मिमी
रोह्स स्टेटस	ROHS आज्ञाकारी	चौड़ाई	4 मिमी
सीसा मुक्त	सीसा मुक्त

SI5351B-B कार्यात्मक ब्लॉक आरेख

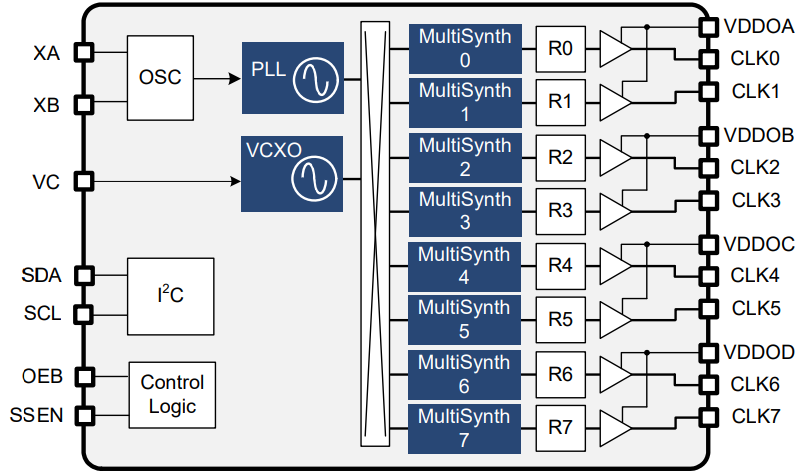

SI5351B (20-QFN) कार्यात्मक ब्लॉक आरेख

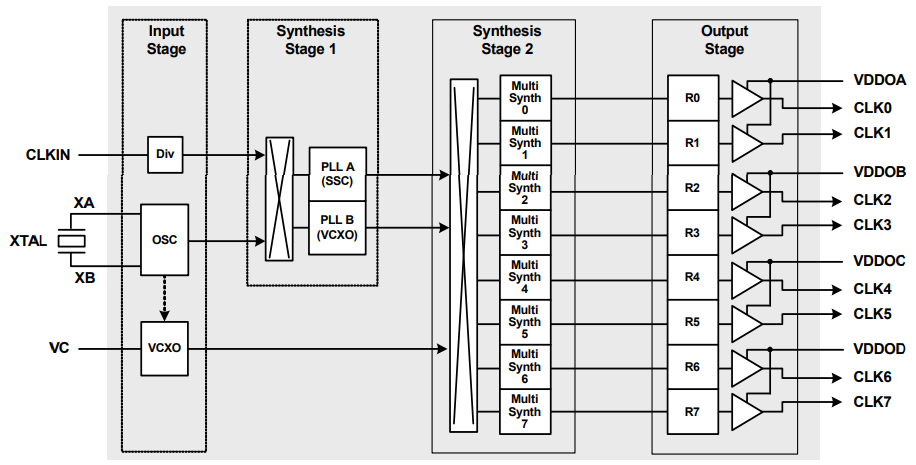

SI5351 ब्लॉक आरेख

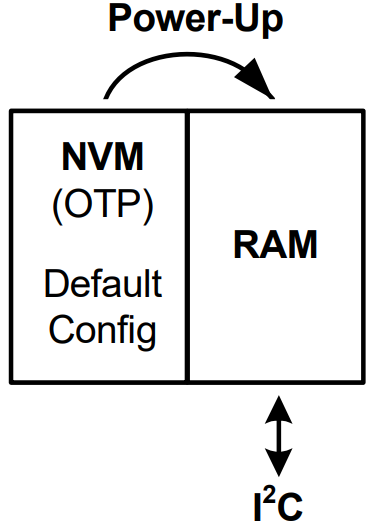

SI5351 स्मृति विन्यास

SI5351B-B के लिए समतुल्य मॉडल

मॉडल संख्या	उत्पादक	विवरण
SI5351B-B-GMR	सिलिकॉन लेबोरेटरीज इंक	प्रोसेसर विशिष्ट घड़ी जनरेटर, 160MHz, CMOS, 4 x 4 मिमी, MO-220VGGD-8, QFN-20
SI5351B-A-GM	सिलिकॉन लेबोरेटरीज इंक	133 मेगाहर्ट्ज, प्रोक विशिष्ट घड़ी जनरेटर, QCC20, 4 x 4 मिमी, MO-220VGGD-8, QFN-20
SI5351A-B-GM	सिलिकॉन लेबोरेटरीज इंक	प्रोसेसर विशिष्ट घड़ी जनरेटर, 160MHz, CMOS, 4 x 4 मिमी, MO-220VGGD-8, QFN-20
SI5351A-B-GMR	सिलिकॉन लेबोरेटरीज इंक	प्रोसेसर विशिष्ट घड़ी जनरेटर, 160MHz, CMOS, 4 x 4 मिमी, MO-220VGGD-8, QFN-20
SI5351A-A-GM	सिलिकॉन लेबोरेटरीज इंक	133MHz, प्रोक विशिष्ट घड़ी जनरेटर, QCC20, 4 x 4 मिमी, MO-220VGGD-8, QFN-20

समान चश्मे के साथ भाग

भाग संख्या	S15351B-B-GM	S15351A-B-GM	S15351C-B-GMR	S15351C-B-GM
उत्पादक	सिलिकॉन लैब्स	सिलिकॉन लैब्स	सिलिकॉन लैब्स	सिलिकॉन लैब्स
पैकेज / मामला	20-वीएफक्यूएफएन एक्सपोज्ड पैड	20-वीएफओएफएन एक्सपोज्ड पैड	20-वीएफक्यूएफएन एक्सपोज्ड पैड	20-WFQFN ने पैड को उजागर किया
पिन की संख्या	20	20	20	20
पीएलएल	हाँ	हाँ	हाँ	हाँ
इनपुट	क्रिस्टल	घड़ी, क्रिस्टल	क्रिस्टल	LVCMOS, LVTTL, क्रिस्टल
आउटपुट की संख्या	8	8	8	3
वोल्टेज आपूर्ति	2.5 वी	2.5 वी	2.5 वी	3.3 वी
टर्मिनल पिच	0.5 मिमी	0.5 मिमी	0.5 मिमी	0.5 मिमी
परिचालन तापमान	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃

SI5351B-B अनुप्रयोग

SI5351B-B चिपसेट समकालीन तकनीकी पारिस्थितिक तंत्र की एक विस्तृत सरणी में असाधारण अनुकूलनशीलता को प्रदर्शित करता है।ऑडियो और वीडियो सिस्टम में इसका एकीकरण सिंक्रनाइज़ेशन को बढ़ाता है और प्रदर्शन को बढ़ाता है, सीमलेस मल्टीमीडिया रोमांच प्रदान करने के लिए विलंबता पर काफी कटौती करता है।इसके अलावा, गेमिंग कंसोल के भीतर, इसकी सटीक समय क्षमता सुचारू प्रसंस्करण और सटीक प्रतिपादन सुनिश्चित करती है, समृद्ध, इमर्सिव गेमप्ले अनुभवों के लिए महत्वपूर्ण है।

उपभोक्ता उपकरणों के साथ अनुकूलन

मोबाइल गैजेट्स और प्रिंटर के क्षेत्र के भीतर, SI5351B-B महत्वपूर्ण रूप से कार्यक्षमता को बढ़ाता है।यह अनुकूलनशीलता प्रभावी बिजली प्रबंधन और बढ़ाया सिग्नल अखंडता को सक्षम करती है, जो डिवाइस दीर्घायु का विस्तार कर सकती है, उपयोगकर्ता के अनुभवों को बहुत समृद्ध कर सकती है।जब प्रोजेक्टर में उपयोग किया जाता है, तो यह सटीक फ्रेम अंशांकन का आश्वासन देता है, स्पष्ट और स्थिर छवि अनुमानों को वितरित करता है, जिससे दृश्य प्रदर्शनों में काफी सुधार होता है।

दूरसंचार में वृद्धि

होम नेटवर्किंग सेटअप और संचार इन्फ्रास्ट्रक्चर SI5351B-B की लगातार डेटा प्रवाह और कनेक्टिविटी को बनाए रखने की मजबूत क्षमता से लाभ प्राप्त करते हैं।भरोसेमंद आवृत्ति संश्लेषण प्रदान करने के माध्यम से, यह नेटवर्क की गति को बढ़ाता है और बैंडविड्थ का अनुकूलन करता है, उपकरणों की बढ़ती संख्या को समायोजित करता है और आधुनिक घरों में डेटा की जरूरतों को बढ़ाता है।

आईटी प्रणालियों पर प्रभाव

सर्वर और स्टोरेज कॉन्फ़िगरेशन के लिए, एक XO वैकल्पिक स्ट्रीमलाइन प्रक्रियाओं के रूप में SI5351B-B को अपनाना।फाइन-ट्यून फ्रीक्वेंसी सेटिंग्स की इसकी क्षमता डेटा प्रोसेसिंग दक्षता को बढ़ाती है, जिससे आईटी इन्फ्रास्ट्रक्चर प्रभावशीलता को काफी बढ़ाता है।यह त्वरित डेटा एक्सेस और बेहतर हैंडलिंग में सुधार करता है, उच्च दबाव वाली सेटिंग्स में महत्वपूर्ण विशेषताएं जहां गति और निर्भरता आवश्यक हैं।

आला अनुप्रयोग और भविष्य के क्षितिज

इसकी क्षमता लेजर सिस्टम तक फैली हुई है जहां सटीक समय सिंक्रनाइज़ेशन और सटीक कार्य निष्पादन के लिए महत्वपूर्ण है।इनसाइट्स का सुझाव है कि SI5351B-B जैसे उन्नत समय तत्वों को शामिल करने से परिचालन सटीकता और निर्भरता को बढ़ावा मिल सकता है।यह वैज्ञानिक अन्वेषण और औद्योगिक स्वचालन जैसे एरेनास में नवाचार के लिए रास्ते का खुलासा करता है, जहां स्थिर और विश्वसनीय आवृत्ति पीढ़ी तकनीकी प्रगति को बढ़ावा दे सकती है।

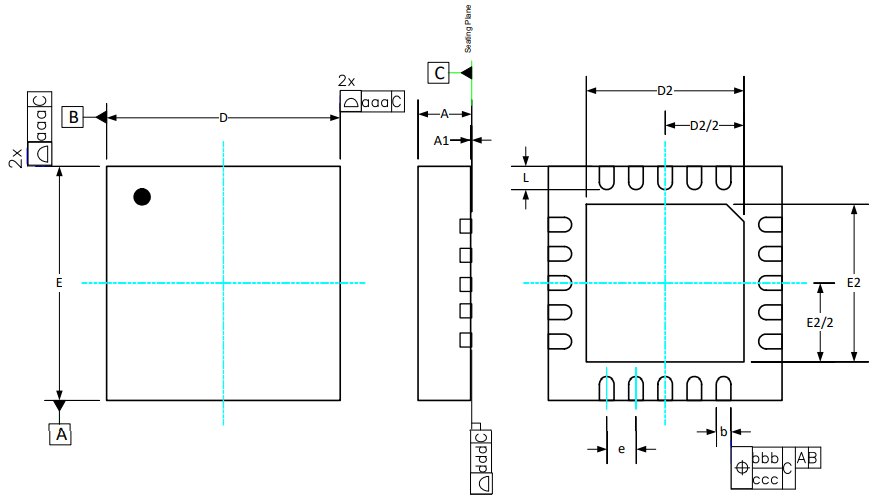

SI5351B-B पैकेज

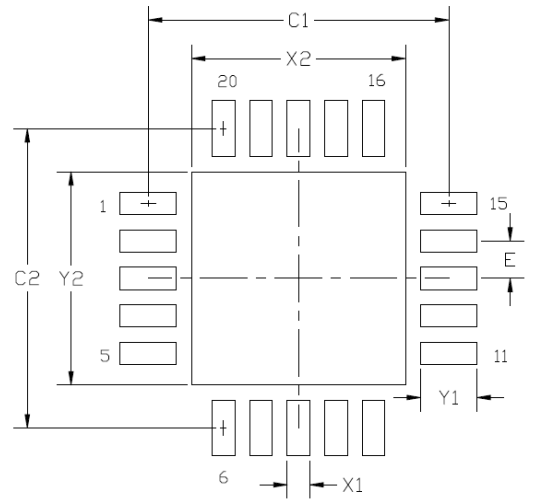

SI5351B-B भूमि पैटर्न

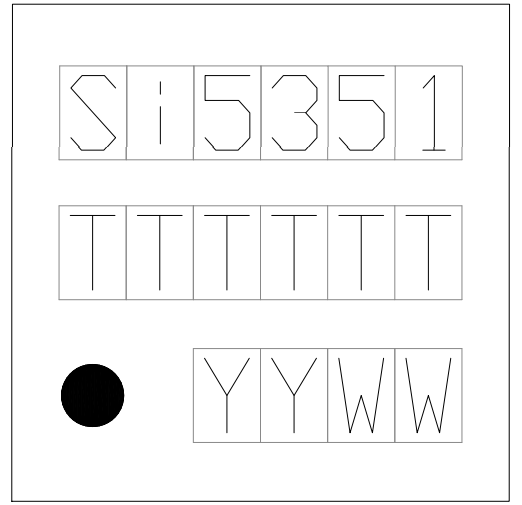

SI5351B-B शीर्ष अंकन

उत्पादक

टिकर स्लैब के तहत NASDAQ पर सूचीबद्ध सिलिकॉन लैब्स, IoT और औद्योगिक अनुप्रयोगों के लिए तैयार किए गए परिष्कृत सिलिकॉन समाधान प्रदान करने में माहिर हैं।नवाचार की ओर उनकी ड्राइव ऊर्जा दक्षता को बढ़ाते हुए बेहतर प्रदर्शन देने के लिए उनकी चल रही खोज में परिलक्षित होती है।ये घटनाक्रम निर्माताओं के लिए अवधारणा से पूरा होने के लिए एक चिकनी संक्रमण की सुविधा प्रदान करते हैं और तेजी से बदलते बाजारों में एक अलग बढ़त प्रदान करते हैं।

सिलिकॉन लैब्स के मूल में रचनात्मकता की भावना है, IoT और औद्योगिक क्षेत्रों की कभी-बदलती आवश्यकताओं को पूरा करने में महत्वपूर्ण है।अत्याधुनिक इंजीनियरिंग तकनीकों का उपयोग करके, वे न केवल उद्योग मानदंडों का अनुपालन करते हैं, बल्कि अक्सर उन्हें पार करते हैं।यह कार्यप्रणाली उत्पाद प्रभावशीलता को महत्वपूर्ण रूप से बढ़ाती है और ऊर्जा उपयोग को कम करती है, डिवाइस निर्माण की आधुनिक प्राथमिकताओं के साथ संरेखित करती है।
