ADS1115 और ESP32 वोल्टेज को कैसे मापें?

Nov27

ब्राउज़: 12,954

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs और ESP32 ESP32 ESP Out Stock आधुनिक इलेक्ट्रॉनिक्स के अभिन्न दो उन्नत घटकों का प्रतिनिधित्व करते हैं।ADS1115, एक 16-बिट एनालॉग-टू-डिजिटल कनवर्टर (ADC), समायोज्य लाभ और लचीले इनपुट कॉन्फ़िगरेशन के साथ सटीक डेटा अधिग्रहण में एक्सेल, यह उच्च सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है।इसे पूरक करते हुए, ESP32 माइक्रोकंट्रोलर, अंतर्निहित वाई-फाई और ब्लूटूथ क्षमताओं के साथ, मजबूत प्रसंस्करण शक्ति और बहुमुखी परिधीय इंटरफेस प्रदान करता है।साथ में, वे IoT उपकरणों, सेंसर सिस्टम और अन्य प्रौद्योगिकी-संचालित समाधानों के लिए एक शक्तिशाली संयोजन बनाते हैं, दक्षता, अनुकूलनशीलता और नवाचार पर जोर देते हैं।

सूची

1। ADS1115 अवलोकन

2। ESP32 अवलोकन

3। ADS1115 और ESP32 सुविधाएँ

4। ADS1115 और ESP32 पिनआउट

5। ADS1115 और ESP32 ब्लॉक आरेख

6। ADS1115 और ESP32 अनुप्रयोग

7। ESP32 के साथ ADS1115 ADC सम्मिश्रण

8। ESP32 क्षमताओं का विस्तार करने में बाहरी ADCs

9। ADS1115 और ESP32 पैकेजिंग जानकारी

How to Measure The ADS1115 and ESP32 Voltage?

ADS1115 अवलोकन

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs , एक अत्यधिक उन्नत एनालॉग-टू-डिजिटल कनवर्टर (एडीसी), I2C इंटरफ़ेस के माध्यम से इसकी उल्लेखनीय 16-बिट रिज़ॉल्यूशन की सुविधा के लिए खड़ा है।इस उपकरण में 860 प्रति सेकंड तक की नमूना दर के साथ अत्यधिक सटीक डेटा पेश करने की क्षमता है।

इसका बहुमुखी डिजाइन चार एकल-समाप्त इनपुट चैनलों या वैकल्पिक रूप से, दो अंतर इनपुट चैनलों का समर्थन करता है।ये विकल्प माइक्रोकंट्रोलर्स के लिए महत्वपूर्ण लचीलापन प्रदान करते हैं, खासकर जब ऑनबोर्ड एडीसी अनुपस्थित होता है या जब सटीकता अंतिम लक्ष्य होता है।

ADS1115 की एक उल्लेखनीय विशेषता एक समायोज्य लाभ एम्पलीफायर का समावेश है, जो 16 बार तक संकेतों के प्रवर्धन को प्राप्त कर सकता है।यह एक विस्तृत श्रृंखला पर सूक्ष्म सिग्नल इनपुट को प्रबंधित करने में असाधारण रूप से निपुण बनाता है।

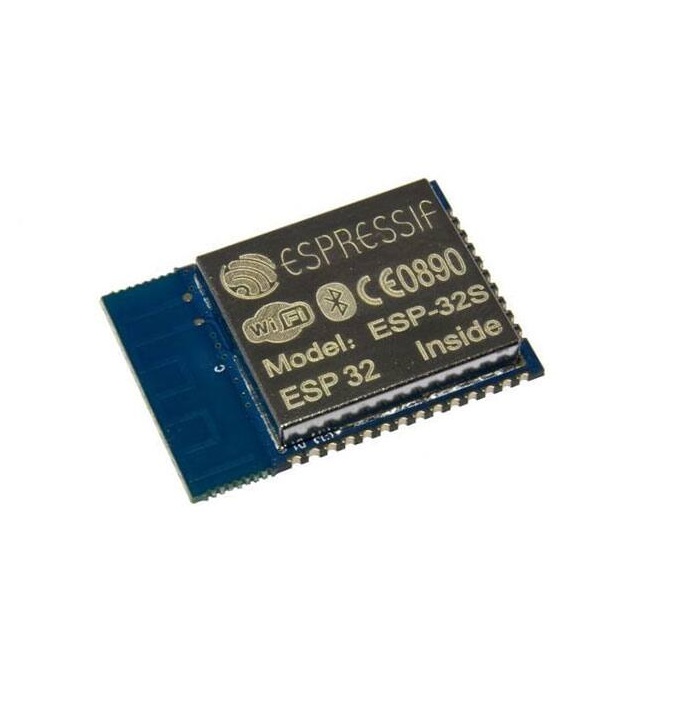

ESP32 अवलोकन

ESP32 ESP32 ESP Out Stock माइक्रोकंट्रोलर चिप वाई-फाई और ब्लूटूथ क्षमताओं के साथ एक्सेल, उल्लेखनीय बहुमुखी प्रतिभा का प्रदर्शन करता है।TSMC की उन्नत 40 एनएम तकनीक के साथ तैयार किया गया, यह ऊर्जा दक्षता के साथ प्रदर्शन का सामंजस्य स्थापित करता है।यह विशेषता ईएसपी 32 को विभिन्न क्षेत्रों में लागू करती है, जैसे कि उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक स्वचालन, जहां आरएफ प्रदर्शन और विश्वसनीयता के मामले में महत्वपूर्ण रूप से अटूट।

ADS1115 और ESP32 सुविधाएँ

ESP32

ESP32 ESP32 ESP Out Stock दोहरे-कोर या एकल-कोर कॉन्फ़िगरेशन में उपलब्ध एक मजबूत 32-बिट LX6 प्रोसेसर।यह 160 मेगाहर्ट्ज से 240 मेगाहर्ट्ज तक की गति से संचालित होता है, जो 600 डीएमआईपी तक प्राप्त होता है।डिजाइन में एक अल्ट्रा-लो-पावर कोपोसेसर शामिल है, जो 320 KIB रैम और 448 KIB ROM द्वारा अनुकूलित है।अपने सीमलेस वाई-फाई 802.11 बी/जी/एन और ब्लूटूथ V4.2 के साथ, यह साझा रेडियो चैनलों पर सहजता से संचार करता है।

ESP32 के बहुमुखी परिधीय इंटरफेस में प्रोग्रामेबल GPIOS, ADCs, DACs, टच सेंसर और SPI, I ofs, I ofc, Uarts, मेमोरी कंट्रोलर, ईथरनेट मैक और कैन बस जैसे कनेक्शन शामिल हैं।IEEE 802.11 मानकों, सुरक्षित बूट और फ्लैश एन्क्रिप्शन के लिए सुरक्षा के साथ सुरक्षा को बढ़ाया जाता है।

ESP32 के इंटरफेस की अनुकूलन क्षमता में बहुत योगदान है।इसका व्यापक I/O विकल्प आपको अतिरिक्त हार्डवेयर से बख्शते हुए, जटिल IoT सिस्टम को सरल बना सकता है।आप पा सकते हैं कि ब्लूटूथ और वाई-फाई के बीच सहज बातचीत प्रणाली के लचीलेपन और दक्षता को काफी बढ़ाती है, जो भावनात्मक और परिचालन आवश्यकताओं की एक श्रृंखला को संबोधित करती है।

ADS1115

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs को X2QFN पैकेज में इसके कॉम्पैक्ट डिज़ाइन और 2.0V से 5.5V के व्यापक आपूर्ति वोल्टेज पर संचालित करने की क्षमता है।यह निरंतर मोड में लगभग 150 μA, कम बिजली की खपत को बनाए रखता है।इसकी अनुकूलनीय डेटा दर, जो 8 एसपी से 860 एसपी तक होती है, कुशल एकल-चक्र बसने में सक्षम बनाता है।

एक आंतरिक कम-बहाव वोल्टेज संदर्भ और थरथरानवाला के साथ, ADS1115 I2C इंटरफ़ेस के माध्यम से संचार करता है, चार पते चयनों की पेशकश करता है।यह प्रोग्रामेबल तुलनित्र कार्यों के साथ चार एकल-समाप्त या दो अंतर इनपुट का समर्थन करता है।

ADS1115 वास्तविक दुनिया की स्थितियों में इसकी सटीकता और लचीलेपन के लिए मूल्यवान है।अनुकूलनीय डेटा दर को विभिन्न परिस्थितियों में कुशलता से प्रदर्शन करने की क्षमता के लिए विशेष रूप से सराहा जाता है।अपनी कम बिजली की खपत के लिए डिवाइस की सराहना करें, जो पोर्टेबल अनुप्रयोगों में बैटरी जीवन का विस्तार करता है, विभिन्न वातावरणों में दूरस्थ निगरानी प्रणालियों में विश्वसनीयता को बढ़ावा देता है।

ADS1115 और ESP32 पिनआउट

ADS1115 Pinout

2. ESP32 Pinouts

ADS1115 और ESP32 ब्लॉक आरेख

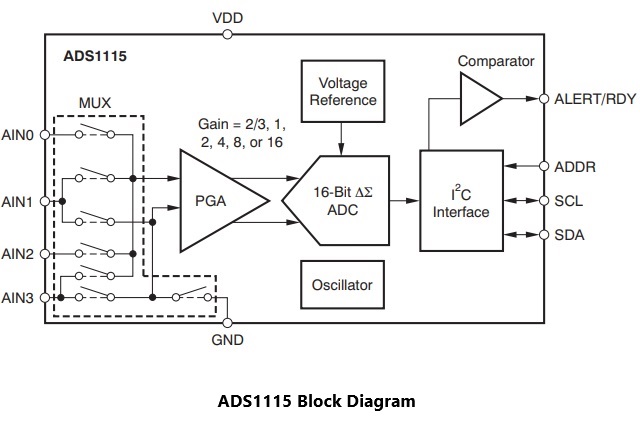

2. ADS1115 Block Diagram

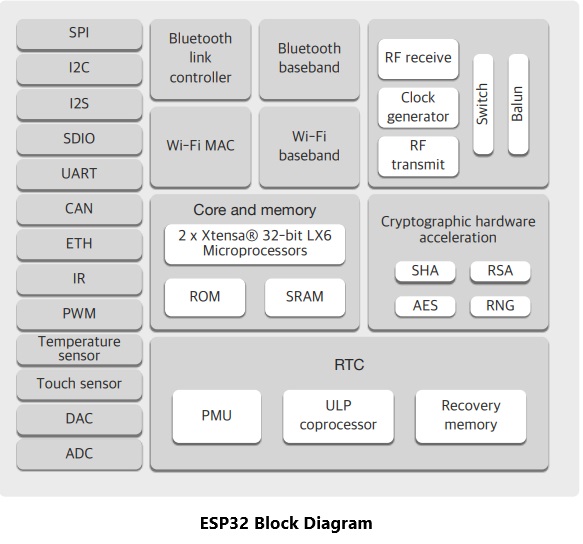

2. ESP32 Block Diagram

ADS1115 और ESP32 अनुप्रयोग

समकालीन IoT समाधान में ESP32 की भूमिका

ESP32 ESP32 ESP Out Stock कम-ऊर्जा IoT पारिस्थितिक तंत्र के भीतर एक प्राथमिक तत्व के रूप में उभरता है, जहां यह सेंसर हब, डेटा लॉगर्स और स्मार्ट उपकरणों के एकीकरण को सुविधाजनक बनाने में महत्वपूर्ण भूमिका निभाता है।यह बहुक्रियाशील डिवाइस वीडियो और ऑडियो स्ट्रीमिंग का भी समर्थन करता है, जो वाई-फाई-सक्षम खिलौनों, भाषण पहचान प्रणाली, स्मार्ट होम टेक्नोलॉजीज और पहनने योग्य इलेक्ट्रॉनिक्स के लिए एक हब के रूप में सेवारत है।गौरतलब है कि जब औद्योगिक और सुरक्षा प्रणाली नेटवर्क में शामिल किया जाता है, तो ESP32 कनेक्टिविटी और विश्वसनीयता को बढ़ाता है, कुशलता से जटिल जरूरतों को पूरा करता है।व्यवहार में, स्मार्ट घरों में ESP32 का उपयोग करने से स्वचालन प्रतिक्रिया समय में काफी वृद्धि हुई है, जो इसके ठोस प्रदर्शन को रेखांकित करता है।

ADS1115 के बहुमुखी अनुप्रयोग

ADS11115 एनालॉग-टू-डिजिटल कनवर्टर पोर्टेबल इंस्ट्रूमेंट्स, उपभोक्ता इलेक्ट्रॉनिक्स और बैटरी और तापमान की निगरानी पर केंद्रित सिस्टम जैसे डोमेन में व्यापक अनुप्रयोग पाता है।फैक्ट्री ऑटोमेशन और प्रोसेस कंट्रोल सिस्टम में इसकी भागीदारी डेटा रूपांतरण कार्यों में इसकी सटीकता और बहुमुखी प्रतिभा को उजागर करती है।व्यावहारिक उपयोग से पता चलता है कि ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs पर्यावरणीय कारकों की निगरानी में उत्कृष्ट सटीकता प्रदान करता है, जो औद्योगिक सेटिंग्स में परिचालन दक्षता को बनाए रखने के लिए आदर्श है।कनवर्टर का कॉम्पैक्ट और कम-ऊर्जा डिजाइन एम्बेडेड सिस्टम के लिए अच्छी तरह से अनुकूल है जहां अंतरिक्ष और ऊर्जा संरक्षण अनिवार्य है।प्रक्रिया स्वचालन में अनुभव प्रदर्शित करते हैं कि ADS1115 को नियोजित करने से सिस्टम फीडबैक लूप को बढ़ाया जा सकता है, जिसके परिणामस्वरूप चिकनी संचालन और बेहतर सिस्टम स्थिरता है।विभिन्न अनुप्रयोगों के लिए कनवर्टर का सहज अनुकूलन विविध तकनीकी चुनौतियों को पूरा करने में इसकी प्रभावशीलता पर जोर देता है।

ESP32 के साथ ADS1115 ADC सम्मिश्रण

ESP32 ESP32 ESP Out Stock माइक्रोकंट्रोलर के साथ ADS11115 एनालॉग-टू-डिजिटल कनवर्टर (ADC) को एकीकृत करना सटीक डेटा एकत्र करने वाले सिस्टम के लिए अवसरों का एक दायरे का खुलासा करता है। ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs एक 16-बिट रिज़ॉल्यूशन का दावा करता है, जो उन अनुप्रयोगों के लिए आदर्श है जो सटीकता की मांग करते हैं, जैसे कि पर्यावरण निगरानी और दूरस्थ डेटा संग्रह।नीचे, हम एक चिकनी एकीकरण प्रक्रिया को सुविधाजनक बनाने के लिए चरण-दर-चरण विधियों और विचारों का पता लगाते हैं।

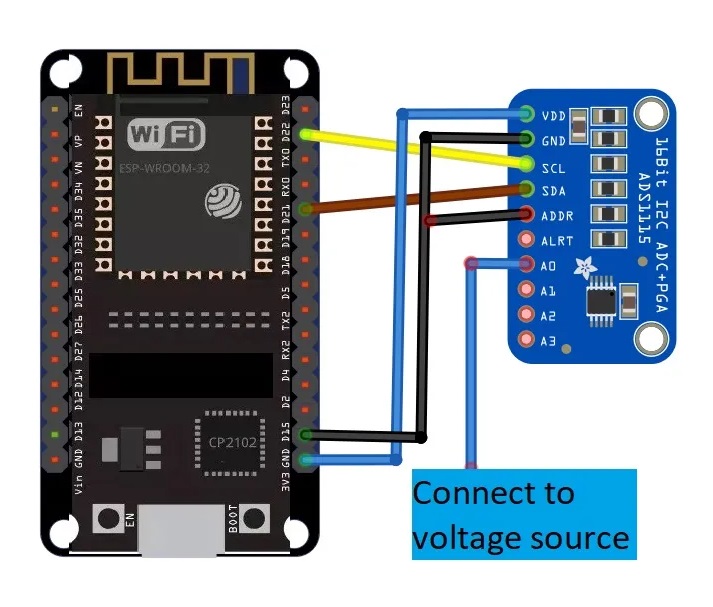

I2C कनेक्शन शुरू करना

ADS1115 और ESP32 के बीच प्रभावी संवाद को बढ़ावा देने के लिए I2C संचार प्रोटोकॉल का उपयोग करें।ADS1115 के A0 पिन से माप के लिए उद्देश्य के लिए एनालॉग सिग्नल को लिंक करें।ESP32 पर GPIO21 और GPIO22 को नियोजित करें, क्योंकि वे आमतौर पर डिफ़ॉल्ट I2C SDA और SCL लाइनों के रूप में काम करते हैं।जटिल या लंबे सर्किट लेआउट में विश्वसनीय सिग्नल अखंडता सुनिश्चित करने में इन लाइनों पर उचित पुल-अप प्रतिरोधों को शामिल करना शामिल है।I2C कनेक्शन सेटअप के दौरान, सुरक्षित वायरिंग के प्रति सचेत होने से संभावित डेटा अशुद्धियों को रोकने में मदद मिलती है।एकल बस पर समवर्ती एडीसी उपयोग को सक्षम करने के लिए एड्रेस पिन को समायोजित करके ADS1115 के I2C पते को कॉन्फ़िगर करें।

2. Blending ADS1115 ADC with ESP32

बढ़ी हुई दक्षता के लिए ADS1115 को सिलाई करना

ADS1115 को एकल-समाप्त या अंतर मोड में कॉन्फ़िगर करना इसे हाथ में कार्य के साथ संरेखित करता है।अलग-अलग सेंसर से वोल्टेज की तुलना की तरह, स्थितियों में विभेदक मोड एक्सेल करता है, जबकि एकल-समाप्त मोड एक सामान्य जमीन के सापेक्ष एकल वोल्टेज माप को फिट करता है।उपयुक्त प्रोग्रामेबल गेन एम्पलीफायर (पीजीए) सेटिंग का चयन एडीसी के रिज़ॉल्यूशन प्रभावशीलता को बढ़ाने में आदर्श है।पीजीए सेटिंग्स बेहोश सिग्नल वोल्टेज के प्रवर्धन को सक्षम करती हैं, जो सूक्ष्म इनपुट सिग्नल विविधताओं के लिए एडीसी की संवेदनशीलता को बढ़ाती है।

बिजली की गतिशीलता और वृद्धि

विश्वसनीयता के लिए, ADS1115 को 2.0V से 5.5V के वोल्टेज रेंज के भीतर काम करना चाहिए।ESP32 का उपयोग करने वाले सिस्टम में अक्सर एक 3.3V पावर स्रोत होता है, जो सीधे ADS1115 के साथ संरेखित होता है।डेटा दर सेटिंग्स के खिलाफ बिजली की खपत का आकलन करना बिजली दक्षता को प्रेरित कर सकता है, विशेष रूप से बैटरी-चालित उपकरणों में।एक मूल्यवान दृष्टिकोण में मांग पैटर्न के आधार पर डेटा दरों को समायोजित करना शामिल है: कम महत्वपूर्ण अवधि के दौरान डेटा दर को कम करने से डेटा अखंडता को बनाए रखते हुए बैटरी दीर्घायु को बढ़ा सकता है जब यह सबसे अधिक मायने रखता है।

ESP32 क्षमताओं का विस्तार करने में बाहरी ADCs

ESP32 के ADCs की बाधाओं को समझना

ESP32 ESP32 ESP Out Stock , दो 12-बिट ADCs की विशेषता है, विशिष्ट सीमाओं का सामना करता है जैसे कि गैर-रैखिक प्रतिक्रियाओं और हस्तक्षेप के लिए भेद्यता, वोल्टेज माप सटीकता को प्रभावित करता है।ये चुनौतियां विशेष रूप से मिनट वोल्टेज में उतार -चढ़ाव के विस्तृत भेदभाव की मांग करने वाली स्थितियों में उपयोगी हैं।बायोमेडिकल सेंसिंग या औद्योगिक स्वचालन जैसे क्षेत्रों में इस तरह की सटीकता महत्वपूर्ण है, जहां सटीक डेटा का अधिग्रहण सिस्टम निर्भरता और परिचालन प्रभावशीलता को कम करता है।

बाहरी उच्च-रिज़ॉल्यूशन एडीसी को शामिल करने के लाभ

एक बाहरी एडीसी के अलावा, जैसे कि 16-बिट रिज़ॉल्यूशन के साथ ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs , माप सटीकता और विश्वसनीयता को बहुत परिष्कृत करता है।यह प्रक्रिया ESP32 के मूल ADCs द्वारा उत्पन्न बाधाओं को संबोधित करती है, जिससे अधिक भरोसेमंद डेटा कैप्चर सुनिश्चित होता है।यह उन संदर्भों में आवश्यक है जहां बाहरी परिस्थितियों को सटीक डेटा व्याख्या की आवश्यकता होती है, जैसे कि पर्यावरण निगरानी प्रणाली, जहां सेंसर आउटपुट में मामूली भिन्नताएं उपयुक्त कार्यों को ट्रिगर कर सकती हैं।

बाहरी एडीसी एकीकरण पर व्यावहारिक अंतर्दृष्टि

एक ESP32 ढांचे के भीतर एक बाहरी ADC को एकीकृत करना सटीकता को बढ़ाता है और अनुप्रयोग बहुमुखी प्रतिभा को व्यापक बनाता है।एडेप्ट इंटरफेसिंग और सटीक अंशांकन के माध्यम से, बाहरी एडीसी सेंसर की एक विस्तृत श्रृंखला के साथ बातचीत कर सकते हैं, जिससे एम्बेडेड सिस्टम की क्षमता बढ़ जाती है।इन घटकों पर एक सूचित परिप्रेक्ष्य विशिष्ट अनुप्रयोग मांगों को पूरा करने के लिए प्रौद्योगिकी विकल्पों को अपनाते हुए, डेटा थ्रूपुट और सटीकता को अनुकूलित करते हुए डिजाइन रणनीतियों को परिष्कृत कर सकता है।

रणनीतिक विचार और मार्गदर्शन

बाहरी एडीसी का रणनीतिक विन्यास समय के साथ संभावित अंशांकन बदलावों का मुकाबला कर सकता है, माप सटीकता को संरक्षित कर सकता है।इसके अलावा, कुछ बाहरी एडीसी में उपलब्ध अतिरिक्त चैनलों का उपयोग IoT अनुप्रयोगों में बहु-सेंसर कॉन्फ़िगरेशन का समर्थन कर सकता है।विभिन्न वातावरणों में एडीसी गतिशीलता की विस्तृत समझ के साथ इन घटकों को एकीकृत करना नाटकीय रूप से सिस्टम प्रभावकारिता में सुधार कर सकता है, परिष्कृत तकनीकी रूपरेखाओं में बाहरी एडीसी को अपनाने के पर्याप्त मूल्य को प्रदर्शित करता है।

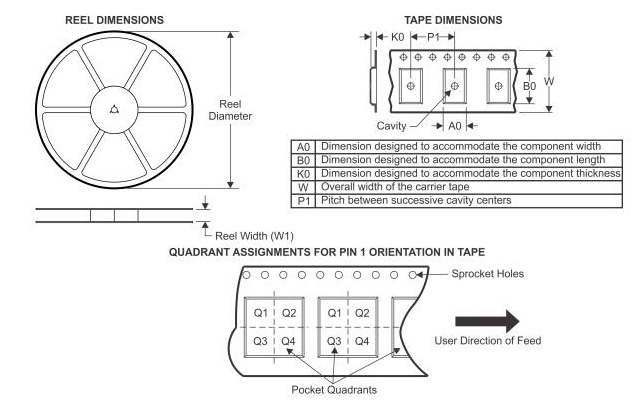

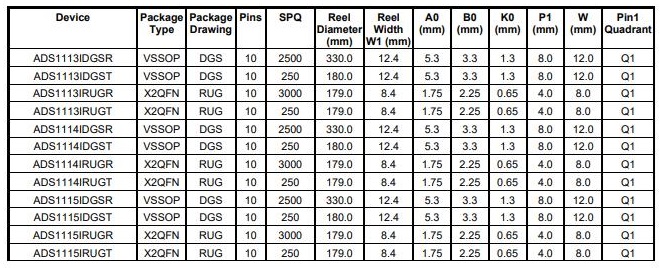

ADS1115 और ESP32 पैकेजिंग जानकारी

ADS1115 and ESP32 Packaging Information

अक्सर पूछे जाने वाले प्रश्नों

1। ADS1115 के साथ कितने चैनल उपलब्ध हैं?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs I2C के माध्यम से 4-चैनल 16-बिट ADC इंटरफ़ेस प्रदान करता है, जो Arduino के आंतरिक ADC से परे बढ़ी हुई सटीकता प्रदान करता है।वास्तविक उपयोग में सराहना, यह विभिन्न सेंसर के कनेक्शन की अनुमति देता है, जो परियोजनाओं की एक विस्तृत श्रृंखला में इसकी प्रयोज्यता को बहुत बढ़ाता है - हॉबीस्ट इलेक्ट्रॉनिक्स से लेकर जटिल औद्योगिक अनुप्रयोगों तक।

2। क्या ESP32 में एक ADC शामिल है?

दरअसल, ESP32 ESP32 ESP Out Stock दो 12-बिट SAR ADCs के साथ आता है, 18 चैनलों पर एनालॉग माप की सुविधा प्रदान करता है, जिसमें कई प्रोग्रामेबल लाभ एम्पलीफायर का समर्थन करते हैं।यह अनुकूलनशीलता आदर्श है जब सटीक, कम-शोर एनालॉग सिग्नल प्रोसेसिंग से निपटते हैं, विशेष रूप से जटिल सेंसर नेटवर्क में जहां अलग-अलग सिग्नल तीव्रता प्रचलित हैं।

3। Arduino का ADC कैसे कार्य करता है?

Arduino में ADC वोल्टेज इनपुट को 0 और 1023 के बीच संख्यात्मक डेटा में परिवर्तित करके काम करता है। यह रूपांतरण यह सुनिश्चित करता है कि वोल्टेज परिवर्तन सीधे संख्यात्मक आउटपुट में प्रतिबिंबित होते हैं, इस प्रकार शैक्षिक परीक्षणों और प्रारंभिक मॉडल परीक्षण जैसे विभिन्न संदर्भों में डेटा संग्रह और तत्काल निगरानी को सरल बनाते हैं।

4। ESP32 किन तरीकों से ESP8266 से अलग है?

जबकि ESP32 एक दोहरे-कोर 32-बिट CPU से लैस है जो 240 मेगाहर्ट्ज तक की गति तक पहुंचने में सक्षम है, ESP8266 में 80 मेगाहर्ट्ज पर एक एकल-कोर प्रोसेसर है।दोनों कई संचार प्रोटोकॉल का समर्थन करते हैं, फिर भी कंप्यूटिंग शक्ति और सुविधाओं में विशेष रूप से भिन्न होते हैं।उच्च प्रसंस्करण शक्ति या मल्टीटास्किंग की आवश्यकता वाली परियोजनाओं के लिए माइक्रोकंट्रोलर का चयन करते समय यह भेदभाव प्रासंगिक हो जाता है, क्योंकि अनुभवों से व्यावहारिक अंतर्दृष्टि IoT समाधान और उन्नत स्वचालन परियोजनाओं जैसे क्षेत्रों में महत्वपूर्ण प्रदर्शन अंतर को इंगित करती है।
