ADL5523ACPZ-R7 एक उच्च प्रदर्शन वाला RF एम्पलीफायर है जिसे एनोलेग डिवाइसेस (Analog Devices) ने डिज़ाइन किया है। यह खासतौर पर GPS और वाइड-स्पेक्ट्रम वायरलेस कम्युनिकेशन एप्लिकेशन के लिए तैयार किया गया है। यह उन्नत इंटिग्रेटेड सर्किट 400MHz से 4GHz तक के विस्तृत आवृत्ति रेंज में उत्कृष्ट प्रदर्शन प्रदान करता है, जिससे यह आधुनिक वायरलेस कम्युनिकेशन सिस्टम्स के लिए एक बहुमुखी समाधान बनता है।
यह एम्पलीफायर 21.5dB की शानदार लाभ और P1dB पर 21dBm की प्रभावशाली आउटपुट पावर के साथ उल्लेखनीय सिग्नल एम्प्लीफिकेशन क्षमताएं प्रदान करता है। इसकी अत्यधिक कम शोर आकृति 0.8dB उच्च गुणवत्ता वाली सिग्नल ट्रांसमिशन सुनिश्चित करती है और न्यूनतम सिग्नल क्षरण को बनाए रखती है, जो जटिल RF वातावरण में सिग्नल की साछ्यतालिता बनाये रखने के लिए अहम है।
डिज़ाइन की गई लचीलापन के साथ, यह एम्पलीफायर 3V से 5V की सप्लाई वोल्टेज रेंज में पूरी दक्षता से काम करता है और केवल 60mA का मामूली करंट खपत करता है। इसका कॉम्पैक्ट 8-LFCSP-VD (3x3) सर्फेस-माउंट पैकेज स्पेस-सीमित इलेक्ट्रॉनिक डिज़ाइनों में आसानी से इंटीग्रेट हो जाता है, खासकर GPS, टेलीकम्युनिकेशन और वायरलेस नेटवर्क उपकरणों में।
इस डिवाइस का मजबूत डिज़ाइन महत्वपूर्ण इंजीनियरिंग चुनौतियों जैसे सिग्नल एम्प्लीफिकेशन, शोर कम करने और मिनीट्यूराइज़ेशन को हल करता है। इसकी सामान्य RF विशेषताएँ इसे उपग्रह संचार, वायरलेस इन्फ्रास्ट्रक्चर, मोबाइल डिवाइसेस और रेडियो फ्रीक्वेंसी सिस्टम जैसे विविध अनुप्रयोगों के लिए उपयुक्त बनाती हैं।
मुख्य लाभों में इसकी व्यापक आवृत्ति सीमा, कम शोर प्रदर्शन, कॉम्पैक्ट आकार और विभिन्न संचार प्रोटोकॉल के साथ अनुकूलता शामिल हैं। इसका सर्फेस-माउंट डिज़ाइन आसान पीसीबी इंटीग्रेशन की सुविधा देता है और आधुनिक विनिर्माण प्रक्रियाओं का समर्थन करता है।
हालांकि, ADL5523ACPZ-R7 एक विशेष RF एम्पलीफायर है, लेकिन इंजीनियर्स अपने सिस्टम आवश्यकताओं और प्रदर्शन मानदंडों के अनुसार Skyworks, Qorvo जैसी कंपनियों के विकल्प या अन्य Analog Devices मॉडल पर भी विचार कर सकते हैं।
ADL5523ACPZ-R7 प्रमुख तकनीकी विशेषताएँ
माइक्रोचिप का भाग नंबर ADL5523ACPZ-R7 है। इसे एल्यूनॉजिक डिवाइसेस (ADI) द्वारा बनाया गया है। यह मुख्य श्रेणी प्रोटोटाइप बोर्ड्स और बिना छिद्रों वाले डिजाइनों के लिए उपयुक्त है। यह उपकरण उच्च गुणवत्ता और विश्वसनीयता के साथ विकसित किया गया है।
ADL5523ACPZ-R7 पैकिंग आकार

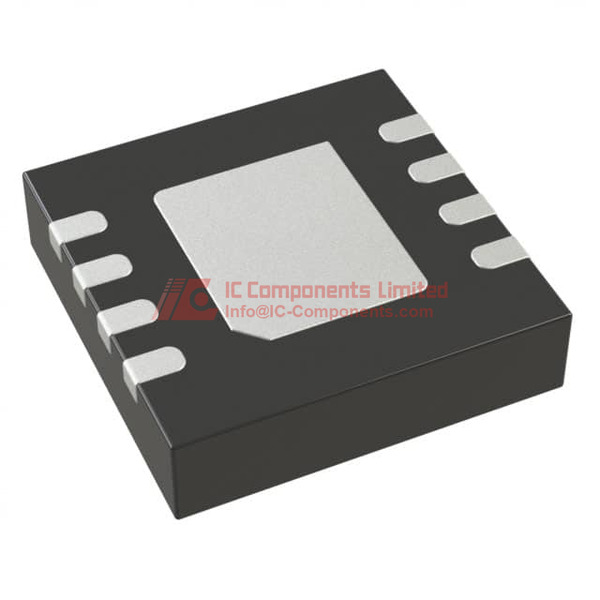

ADL5523ACPZ-R7 को 8-LFCSP-VD (3x3 मिमी) पैकेज में प्रदान किया जाता है, जो एक लीड़ फ्रेम चिप स्केल पैकेज है जिसमें एक एक्सपोज़्ड थर्मल पैड है ताकि गर्मी का अच्छा प्रबंध हो सके। यह टेप और रील कंफिगरेशन स्वचालित उच्च मात्रा में असेंबली के लिए अनुकूलित है। इसमें 8 लीड हैं, जो सतह-माउंट पीसीबी लेआउट में आसानी से पिनआउट इंटीग्रेशन की अनुमति देते हैं। एनकैप्सुलेशन तापमान को सुरक्षित रखने के लिए डिज़ाइन किया गया है और यह सीमित स्थान वाले रेडियो फ्रीक्वेंसी डिजाइनों में उपयोग के लिए उपयुक्त है। इसकी थर्मल विशेषताएं उच्च गेन और कम शोर परिचालन में बेहतर विश्वसनीयता को बढ़ाती हैं। विद्युत से संबंधित विशेषताएं 3V से 5V की मानक आपूर्ति वोल्टेज रेंज और 400MHz से 4GHz तक RF संकेतों के समर्थन को दर्शाती हैं।
ADL5523ACPZ-R7 आवेदन
यह आईसी सामान्य उद्देश्य के RF एम्प्लीफायर के रूप में डिज़ाइन किया गया है, जो GPS रिसीवर, सैटेलाइट रिसीवर के लो नॉइज़ ब्लॉक्स, वायरलेस सिस्टम और अन्य संचार अवसंरचनाओं के लिए आदर्श है, जिनमें उच्च डायनेमिक रेंज और कम शोर महत्वपूर्ण हैं। इसकी चौड़ी आवृत्ति सीमा (400MHz से 4GHz) इसे LNA (लो नॉइज़ एम्प्लीफायर) फ्रंट-एंड और टेलीमेट्री रेडियो सिस्टम में उपयोग के लिए उपयुक्त बनाती है।
ADL5523ACPZ-R7 विशेषताएँ
ADL5523ACPZ-R7 में 21.5dB तक का फ्लैट गेइन होता है, जो UHF बैंड से लेकर माइक्रोवेव स्पेक्ट्रम के निचले भाग तक मजबूत सिग्नल प्रवर्धन सुनिश्चित करता है। इसकी शोर के आंकड़े 0.8dB बहुत कम हैं, जिससे यह अत्यधिक संवेदनशीलता प्रदान करता है। इसकी आपूर्ति करंट केवल 60mA है, जो उच्च प्रदर्शन और ऊर्जा दक्षता का संतुलन बनाता है। RF प्रदर्शन को मजबूत करने के लिए 21dBm का 1dB संकोचन बिंदु (P1dB) भी मौजूद है, जो इस उपकरण को मजबूत इनपुट सिग्नल बिना विकृति के हैंडल करने की अनुमति देता है। यह एम्प्लीफायर सतह-माउंट के अनुकूल बनाया गया है, जिसमें मजबूत ESD सुरक्षा और आंतरिक मिलान शामिल है ताकि बाहरी घटकों की संख्या कम हो सके। इसकी उत्क्रष्ट थर्मल प्रबंधन, संक्षिप्त आकार, और व्यापक सतह-माउंट असेंबली प्रक्रियाओं के साथ अनुकूलता इसे लागत और स्थान की संवेदी डिजाइनों के लिए आदर्श बनाती है।
ADL5523ACPZ-R7 गुणवत्ता और सुरक्षा विशेषताएँ
ADL5523ACPZ-R7 को कठोर ADI गुणवत्ता मानकों के अनुरूप बनाया गया है। यह RoHS मानकों का अनुपालन करता है (इंस्ट्रक्शन के समय RoHS स्टेटस जांचा जा सकता है), जिससे यह खतरनाक पदार्थों से मुक्त है और नवीनतम पर्यावरणीय एवं सुरक्षा नियमों का पालन करता है। एक्सपोज़्ड पैड थर्मल प्रदर्शन को अनुकूलित करता है और दीर्घकालिक संचालन में डिवाइस की जीवनशैली तथा स्थिरता बढ़ाता है। प्लैटफ़ॉर्म टेस्टिंग कर के उपकरण की RF, शोर और गेइन विशेषताएं सुनिश्चित की जाती हैं। व्यापक गुणवत्ता नियंत्रण प्रक्रियाएं विश्वसनीयता और लंबी जीवनकाल सुनिश्चित करती हैं।
ADL5523ACPZ-R7 अनुसंगतता
यह सामान्य प्रयोजन के RF अनुप्रयोगों के लिए डिज़ाइन किया गया है और अत्यधिक अनुकूल है। यह GPS मॉड्यूल, वायरलेस ट्रांसीवर और सैटकोम रिसीवर्स के साथ सहज रूप से कार्य करता है, जो 400MHz से 4GHz की आवृत्ति रेंज में काम करते हैं और 3V से 5V की आपूर्ति वोल्टेज पर चलते हैं। सतह-माउंट डिज़ाइन स्वचालित पिक एंड प्लेट असेंबली लाइनों के साथ इंटीग्रेशन का समर्थन करता है, और इसका मानक 8-LFCSP फुटप्रिंट वाणिज्यिक पीसीबी डिज़ाइन टूल्स द्वारा अच्छी तरह से समर्थित है।
ADL5523ACPZ-R7 डेटाशीत पीडीएफ
ग्राहकों को प्रोत्साहित किया जाता है कि वे हमारे वेबसाइट से सीधे ADL5523ACPZ-R7 का सबसे आधिकारिक और नवीनतम डेटा शीट डाउनलोड करें। इसमें विस्तृत तकनीकी विनिर्देश, सुझाए गए आवेदन परिपथ, यांत्रिक रेखाचित्र और परीक्षण डाटा शामिल हैं, जो डिज़ाइन, योग्यता और अनुप्रयोग इंजीनियरिंग के लिए आवश्यक हैं।
गुणवत्ता वितरक
IC-Components आपका विश्वसनीय प्रीमियम वितरक है, जो ADI के सभी घटकों की इन-स्टॉक उपलब्धता और विश्वव्यापी शिपिंग प्रदान करता है। हम प्रमाणित घटकों, श्रेष्ठ सेवा और समर्थन की गारंटी देते हैं। हमारी वेबसाइट पर आज ही ADL5523ACPZ-R7 के लिए कोटेशन मांगें और तेज़ प्रतिक्रिया, प्रतिस्पर्धी मूल्य और उद्योग में अग्रणी गुणवत्ता सुनिश्चित करें।
