ACFL-5211T-500E एक उच्च प्रवर्धन स्तर वाला ऑप्टोआइलाजर है जिसे अवागो टेक्नोलॉजीज (ब्रॉडकॉम) ने विकसित किया है। यह अत्याधुनिक बैटरी प्रबंधन और ऑटोमोटिव अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया है। यह परिष्कृत एकीकृत सर्किट मजबूत विद्युत पृथक्करण प्रदान करता है, जिसमें 5000Vआरएमएस वोल्टेज पृथक्करण रेटिंग है, जो ऐसी महत्वपूर्ण सिग्नल ट्रांसमिशन वातावरण के लिए आदर्श है जहां असाधारण सिग्नल अखंडता और सुरक्षा आवश्यक है।
यह उपकरण डुअल-चैनल ट्रांजिस्टर आउटपुट कॉन्फ़िगरेशन के साथ आता है, जो सटीक सिग्नल ट्रांसमिशन को सक्षम बनाता है। इसका डिजाइन मुख्य इंजीनियरिंग चुनौतियों का समाधान करता है, जैसे बेहतर विद्युत पृथक्करण, उच्च शोर रोधक क्षमता और -40°C से 125°C तक की चरम तापमान पर विश्वसनीय प्रदर्शन। यह ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणाली एवं विद्युत प्रबंधन अनुप्रयोगों के लिए उत्तम है, जहां सिग्नल की सुरक्षा और अखंडता महत्वपूर्ण हैं।
मुख्य विशिष्टताओं में 12-BSOP कॉम्पैक्ट पैकेज शामिल है, जिसमें सर्फaced माउंटिंग की सुविधा है। यह सीधी संभावित डीसी इनपुट और ट्रांजिस्टर आउटपुट का समर्थन करता है। प्रत्येक चैनल 8mA तक विद्युत प्रवाह प्रदान कर सकता है, जिसकी ऑन/ऑफ टाइम लगभग 150 नैनोसेकंड और 500 नैनोसेकंड है। ऑप्टोआइलाजर 10mA पर 32% से 100% के बीच करंट ट्रांसफर अनुपात दर्शाता है, जो विभिन्न परिचालन परिस्थितियों में स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।
ACFL-5211T-500E में AEC-Q100 ऑटोमोटिव क्वालिफिकेशन शामिल है, जो चुनौतीपूर्ण ऑटोमोटिव वातावरण में उच्च विश्वसनीयता सुनिश्चित करता है। इसकी उन्नत डिजाइन विद्युत शोर, ग्राउंड लूप इंटरफेरेंस और संभावित सिग्नल बिगड़ने से प्रभावी सुरक्षा प्रदान करता है। इसकी विस्तृत तापमान रेंज और मजबूत पृथक्करण क्षमताएँ इसकी विश्वसनीयता को बढ़ाती हैं, विशेष रूप से उन अनुप्रयोगों के लिए जहां सुरक्षित और स्थिर सिग्नल ट्रांसमिशन महत्वपूर्ण है।
सर्फaced माउंट तकनीक से संगत और टेप एवं रील पैकेजिंग में उपलब्ध, यह ऑप्टोआइलाजर जटिल इलेक्ट्रॉनिक प्रणालियों में आसानी से शामिल किया जा सकता है। इसकी संभावित उपयोग क्षेत्रों में ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण उपकरण, विद्युत आपूर्ति, चिकित्सा उपकरण और टेलीकम्युनिकेशन अवसंरचना शामिल हैं।
बाज़ार में समान या विकल्पीय मॉडल में ब्रॉडकॉम का ACPL-C87B, HCPL-2731 और विश्च (IL250) तथा रेनेसास (PS9010) जैसे निर्माता विकल्प शामिल हैं। ये विकल्प तुलनात्मक पृथक्करण और प्रदर्शन विशेषताएँ प्रदान करते हैं, हालांकि विशिष्ट मापदंड भिन्न हो सकते हैं।
ACFL-5211T-500E उन अभियांत्रिकों के लिए एक उच्च प्रदर्शन समाधान है जो विश्वसनीय, उच्च पृथक्करण वाले सिग्नल ट्रांसमिशन की तलाश में हैं, विशेष रूप से चुनौतीपूर्ण इलेक्ट्रॉनिक डिज़ाइन वातावरण में।
ACFL-5211T-500E प्रमुख तकनीकी विशेषताएँ
यह द्वि-चैनल ऑप्टोआयसोलेटर उच्च विश्वसनीयता वाले सिग्नल आइसोलेशन के लिए डिजाइन किया गया है। यह 5000 Vrms आइसोलेशन वोल्टेज क्षमता प्रदान करता है, जिससे सिस्टम सुरक्षा मजबूत होती है।
ACFL-5211T-500E पैकिंग आकार

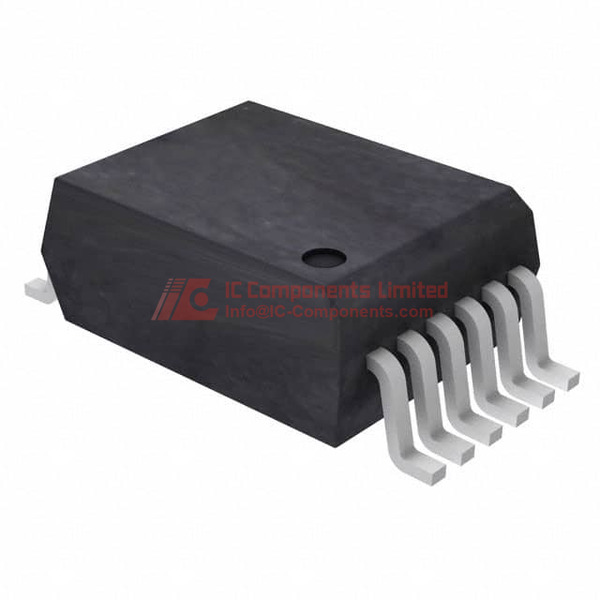

12-SO पैकेज, जिसकी माप लगभग 0.295 इंच (7.50 मिमी चौड़ाई) है। यह सतह पर संलग्न (Surface Mount) प्रकार है, जो पीसीबी में आसान इंटीग्रेशन सुनिश्चित करता है। टेप और रील पैकेजिंग स्वचालित विधानसभा प्रक्रिया में सुविधाजनक है।
ACFL-5211T-500E आवेदन
ACFL-5211T-500E का उपयोग ऑटोमोटिव बैटरी प्रबंधन प्रणाली, मोटर नियंत्रण सर्किट, इलेक्ट्रिक वाहन इन्वर्टर, औद्योगिक स्वचालन उपकरण और पावर सप्लाई में किया जाता है, जहाँ नियंत्रण और पावर डोमेन के बीच कठोर आइसोलेशन आवश्यक है। इसकी द्वि-चैनल डिज़ाइन और मजबूत ऑप्टोइलेक्ट्रॉनिक आइसोलेशन उच्च शोर वातावरण में सटीक सिग्नल ट्रांसमिशन के लिए आदर्श है।
ACFL-5211T-500E विशेषताएँ
यह उपकरण RCoupler® सीरीज के ऑप्टोकप्लर टेक्नोलॉजी का उपयोग करता है, जो ऑटोमोटिव सुरक्षा एवं विश्वसनीयता के लिए AEC-Q100 योग्य है। यह -40°C से 125°C तक विस्तृत तापमान सीमा में कार्य करता है, जिससे कठोर वातावरण में स्थिरता मिलती है। इसकी प्रतिक्रिया समय तेज है, सामान्यतः 150ns ऑन टाइम और 500ns ऑफ टाइम। 12-BSOP पैकेज उत्कृष्ट विद्युत आइसोलेशन और थर्मल प्रदर्शन प्रदान करता है। इसका आउटपुट ट्रांजिस्टर टाइप है, जिसकी अधिकतम आउटपुट वोल्टेज 20V और प्रति चैनल आउटपुट करंट 8mA तक है। यह 10mA इनपुट पर 32% से 100% तक व्यापक करंट ट्रांसफर अनुपात (CTR) समर्थन करता है, और अधिकतम 20mA करंट पर फॉर्वर्ड वोल्टेज ड्रॉप 1.55V है। डिवाइस RoHS अनुकूल है।
ACFL-5211T-500E गुणवत्ता और सुरक्षा विशेषताएँ
5000Vrms की मजबूती से आइसोलेशन रेटिंग और पूर्ण ऑटोमोटिव ग्रेड AEC-Q100 प्रमाणपत्र के साथ, यह मॉडल महत्वपूर्ण सुरक्षा अनुप्रयोगों में भरोसेमंद संचालन सुनिश्चित करता है। मजबूत पैकेज डिजाइन विद्युत शोर को कम करता है और थर्मल दक्षता बढ़ाता है, जबकि RoHS मानकों का पालन पर्यावरण पर न्यूनतम प्रभाव सुनिश्चित करता है। इसकी संरचना मजबूत बनावट प्रतिरोध और कम लीक करंट का समर्थन करती है, जिससे सर्किट की स्थिरता और दीर्घायु बढ़ती है।
ACFL-5211T-500E अनुसंगतता
ACFL-5211T-500E विभिन्न सतह-माउंट पीसीबी असेंबली लाइनों के साथ अनुकूल है और मानक 12-SO एवं 12-BSOP फुटप्रिंट में संयोजन के लिए उपयुक्त है। इसका विद्युत इंटरफ़ेस एनालॉग एवं डिजिटल दोनों प्रकार के सर्किट के लिए उपयुक्त है, जो इनपुट एवं आउटपुट डोमेन के बीच गैल्वनिक आइसोलेशन प्रदान करता है। इसकी फ्लेक्सिबल करेंट ट्रांसफर रेशियो और आउटपुट वोल्टेज इसे पावर इलेक्ट्रॉनिक्स एवं ऑटोमोटिव मॉड्यूल्स में विविध सिग्नल डिटेक्शन एवं ड्राइव आवश्यकताओं के अनुरूप बनाता है।
ACFL-5211T-500E डेटाशीत पीडीएफ
हमारी वेबसाइट पर Avago Technologies (Broadcom) के द्वारा बनाए गए ACFL-5211T-500E का अधिकृत और विस्तृत डेटाशीत उपलब्ध है। हम ग्राहकों से आग्रह करते हैं कि वे इस पेज से आधिकारिक डेटाशीत डाउनलोड करें ताकि उन्हें उत्पाद की समस्त विस्तृत विशेषताएं और नवीनतम तकनीकी मार्गदर्शन प्राप्त हो सके।
