EPCOS (TDK) का B59950C0130A070 एक उच्च प्रदर्शन वाला पोसिटिव टेम्परेचर कोइफिशिएंट (PTC) रीसैट फ्यूज है, जिसे ऑटोमोटिव और इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जो मजबूत ओवरकरेंट सुरक्षा की मांग करते हैं। यह सेरामिक आधारित उपकरण उन्नत थर्मल सुरक्षा विशेषताएँ प्रदान करता है, जो चुनौतीपूर्ण वातावरण में विद्युत सर्किट की रक्षा के लिए आदर्श है।
यह PTC रीसैट फ्यूज -40°C से 125°C तक की व्यापक तापमान सीमा में भरोसेमंद रूप से संचालित होने के लिए विकसित किया गया है, जो सटीक करंट प्रबंधन के साथ असाधारण सर्किट सुरक्षा प्रदान करता है। यह अधिकतम 4.3A करंट सहन कर सकता है और इसकी ट्रिप करंट 500 mA है, जबकि होल्ड करंट 320 mA का है। इस उपकरण की अधिकतम वोल्टेज रेटिंग 80V है, और यह 25°C पर सामान्य प्रतिरोध 4.9 ओहम प्रदान करता है।

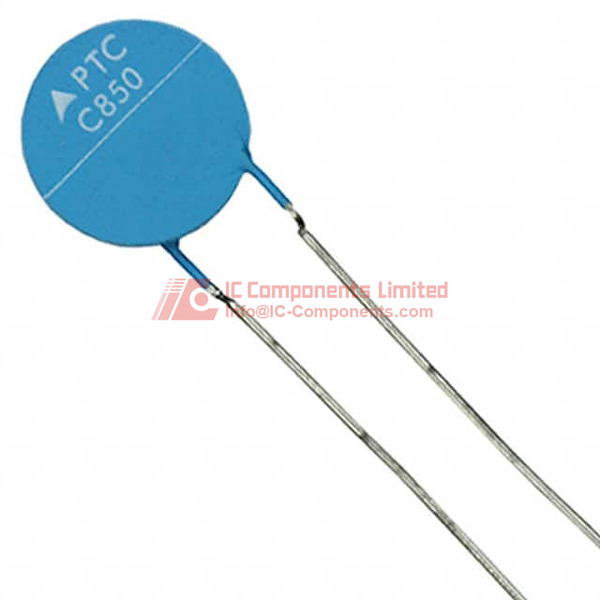

यह कॉम्पैक्ट रेडियल, डिस्क-शैली का पैकेज 0.433 इंच व्यास और 0.138 इंच मोटाई में मापता है, जो सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है। इसका थ्रू-होल माउंटिंग डिज़ाइन आसान इंटीग्रेशन की सुविधा देता है। यह कॉम्पोनेंट AEC-Q200 ऑटोमोटिव क्वालिफिकेशन मानक का पालन करता है, जो ऑटोमोटिव इलेक्ट्रॉनिक्स में उच्च विश्वसनीयता और टिकाऊपन सुनिश्चित करता है।
मुख्य लाभों में इसका सेरामिक निर्माण शामिल है, जो उत्कृष्ट थर्मल स्थिरता प्रदान करता है, और इसका स्वयं-रीसेटिंग क्षमतावाला डिज़ाइन है, जो ओवरकरेंट घटना के बाद मैनुअल रिप्लेसमेंट की जरूरत को खत्म करता है। यह RoHS अनुरूप है, जो इसकी पर्यावरण मित्रता का प्रमाण है।
संभावित आवेदन क्षेत्रों में ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण प्रणालियाँ और टेलीकम्युनिकेशन उपकरण शामिल हैं, जहां सटीक करंट लिमिटिंग और थर्मल सुरक्षा जरूरी है।
एक समान या विकल्प मॉडल में EPCOS/TDK के समान श्रृंखला के PTC रीसैट फ्यूज शामिल हो सकते हैं, जिनमें समान विनिर्देश हो सकते हैं, हालांकि विशिष्ट मॉडल नंबर के लिए निर्माता से परामर्श आवश्यक है।
यह उत्पाद थोक पैकेजिंग में उपलब्ध है और इसका लीड स्पेसिंग 0.197 इंच है, जो आसान सर्किट बोर्ड इंटीग्रेशन की सुविधा प्रदान करता है। इसका UL प्रमाणीकरण इसके सुरक्षा और प्रदर्शन विशेषताओं को मान्यता प्रदान करता है।
B59950C0130A070 (1)
B59950C0130A070 प्रमुख तकनीकी विशेषताएँ
ऑपरेशन वोल्टेज 80 V, अधिकतम करंट 4.3 A, ट्रिप करंट 500 mA, होल्ड करंट 320 mA, 25°C पर प्रतिरोध सामान्यतः 4.9 ओम, ऑपरेटिंग तापमान सीमा -40°C से 125°C।
B59950C0130A070 पैकिंग आकार
थोक पैकिंग उच्च मात्रा अनुप्रयोगों के लिए उपयुक्त, रेडियल, डिस्क आकार का सिरेमिक पैकेज, थ्रू-होल माउंटिंग के लिए लीड स्पेसिंग 0.197 इंच (5.00 मिमी), आयाम 0.433 इंच व्यास x 0.138 इंच मोटाई (11.00 मिमी x 3.50 मिमी), सिरेमिक एम्बेलिशमेंट तापीय स्थिरता और विद्युत इन्सुलेशन के लिए, अधिकतम सीटिंग हाइट 0.571 इंच (14.50 मिमी), संचालन के दौरान तापमान विभव का प्रभावी निर्वहन डिज़ाइन किया गया।
B59950C0130A070 आवेदन
प्राथमिक रूप से ऑटोमोटिव और औद्योगिक इलेक्ट्रॉनिक सर्किट के लिए डिज़ाइन किया गया है जिसमें रीसेट करने योग्य ओवरकरंट सुरक्षा आवश्यक हो, पावर सप्लाई लाइनों, बैटरी पैक, और अन्य डीसी सर्किटों में जहां दोष करंट सीमित करना जरूरी हो, AEC-Q200 योग्यता प्राप्त जिससे यह कठोर ऑटोमोटिव माहौल और इम्बेडेड इलेक्ट्रॉनिक्स के लिए उपयुक्त है, संवेदनशील घटकों को शॉर्ट सर्किट और ओवरलोड की स्थिति से सुरक्षा देता है और दोष क्लियरेंस के बाद स्वतः रीसेट हो जाता है।
B59950C0130A070 विशेषताएँ
ceramic बॉडी वाला पीटीसी रीसेटेबल फ्यूज मजबूत थर्मल प्रदर्शन और यांत्रिक टिकाऊपन सुनिश्चित करता है, रेडियल लीड विन्यास आसान थ्रू-होल पीसीबी असेंबली और सुरक्षित यांत्रिक माउंटिंग की अनुमति देता है, -40°C से 125°C के विस्तृत तापमान सीमा का पालन करता है जो ऑटोमोटिव और औद्योगिक तापीय दबावों में विश्वसनीयता सुनिश्चित करता है, तेज़ कार्रवाई वाली ओवरकरंट संरक्षण तात्कालिक दोषों या फेलियर मोड के दौरान क्षति को सीमा करता है, कम सामान्य प्रतिरोध 4.9 ओम सामान्य ऑपरेशन के दौरान वोल्टेज ड्रॉप को कम करता है और सुरक्षा ट्रिप विशेषताएं सुनिश्चित करता है, AEC-Q200 मानकों को पूरा करता है जो गुणवत्ता और ऑटोमोटिव-ग्रेड विश्वसनीयता और दीर्घकालिकता का प्रमाण है, UR अनुमोदन सुरक्षा और उत्पाद मानकों का पालन सुनिश्चित करता है।
B59950C0130A070 गुणवत्ता और सुरक्षा विशेषताएँ
RoHS के अनुकूल और सत्यापित इन्वेंट्री स्थिति सुनिश्चित करती है कि पर्यावरण और स्वास्थ्य मानकों का पालन हो, UR जैसी मान्यता प्राप्त एजेंसियों द्वारा प्रमाणित जो सुरक्षा और विनियामक अनुपालन का आश्वासन देते हैं, उच्च गुणवत्ता वाली विनिर्माण प्रक्रियाएं ऑटोमोटिव उद्योग मानकों के साथ संरेखित हैं ताकि दीर्घकालिक जीवन और भरोसेमंद प्रदर्शन सुनिश्चित किया जा सके, सिरेमिक एम्बेलिशमेंट नमी और यांत्रिक झटकों का प्रतिरोध करता है, जिससे दीर्घकालिक विश्वसनीयता बढ़ती है।
B59950C0130A070 अनुसंगतता
थ्रू-होल माउंटिंग के लिए डिज़ाइन किया गया है, जो 5.00 मिमी पिन स्पेसिंग के मानक पीसीबी फ़ुटप्रिंट के अनुकूल है, ऑटोमोटिव सिस्टम वोल्टेज स्तरों तक 80 V और अधिकतम 4.3 A तक करंट संभालने में सक्षम है, ऑटोमोटिव नियंत्रण इकाइयों, पावर वितरण मॉड्यूल्स, और रीसेटेबल फ्यूज़ सर्किट के साथ पूर्णतः इंटीग्रेट किया जा सकता है, AEC-Q200 मानक पूरा करता है जिससे यह ऑटोमोटिव इलेक्ट्रॉनिक्स में क्रॉस-ब्रांड और क्रॉस-एप्लिकेशन संगतता सुनिश्चित करता है।
B59950C0130A070 डेटाशीत पीडीएफ
हमारी वेबसाइट पर EPCOS (TDK) के B59950C0130A070 मॉडल का सबसे अधिकारिक और नवीनतम डाटाशिट उपलब्ध है, ग्राहकों को सलाह दी जाती है कि वे इस पेज से सीधे डाटाशिट डाउनलोड करें ताकि विस्तृत स्पेसिफिकेशन, अनुप्रयोग नोट्स, और तकनीकी दिशा-निर्देश प्राप्त हो सकें। डाटाशिट में विद्युत विशेषताएँ, यांत्रिक चित्रण, और प्रदर्शन वक्र जैसी विवरण जांचें ताकि डिज़ाइन और कार्यान्वयन में सटीकता सुनिश्चित हो सके।
