BAV21-TAP एक उच्च प्रदर्शन वाला सामान्य प्रयोजन डायोड है, जिसे इलेक्ट्रो-फिल्म्स (EFI) / विसेय द्वारा बनाया गया है। यह विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है, विशेष रूप से ऑटोमोटिव और मानक इलेक्ट्रॉनिक प्रणालियों में। यह थ्रू-होल माउंटेड डायोड एक कॉम्पैक्ट DO-35 (DO-204AH) अक्षीय पैकेज में उत्कृष्ट विद्युत विशेषताएँ प्रदान करता है, जो स्थान-सीमित डिज़ाइन वातावरण के लिए उपयुक्त है।
मुख्य विशेषताएँ इसकी मजबूत विद्युतampus्लाकारियों में शामिल हैं: अधिकतम फॉरवर्ड वोल्टेज 1V at 100 mA, कम रिवर्स लीकेज करंट 100 nA at 150V, और प्रभावशाली अधिकतम DC रिवर्स वोल्टेज रेटिंग 200V। यह डायोड औसत क्षतिपूर्ति वर्तमान 250 mA संभाल सकता है और व्यापक तापमान सीमा में कुशलतापूर्वक कार्य करता है, जिसमें अधिकतम जंक्शन तापमान 175°C है।
एक फास्ट-रिकवरी डायोड के रूप में, जिसकी रिवर्स रिकवरी समय 50 एनएस है, यह घटक स्विचिंग अनुप्रयोगों में उत्कृष्ट है और उच्च गति सर्किट में सिग्नल सटीकता का समर्थन करता है। इसकी न्यूनतम कैपेसिटेंस 1.5 पीएफ at 0V और 1 MHz है, जो न्यूनतम सिग्नल विकृति और संवेदनशील इलेक्ट्रॉनिक डिज़ाइनों में बेहतर प्रदर्शन सुनिश्चित करता है।
BAV21-TAP AEC-Q101 प्रमाणित है, जो इसकी विश्वसनीयता और ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए उपयुक्तता को दर्शाता है, जहां कठोर पर्यावरणीय परिस्थितियों में प्रदर्शन की आवश्यकता होती है। यह काट टेप पैकेजिंग में उपलब्ध है और RoHS अनुकूलता मानकों को पूरा करता है, जो पर्यावरणीय जिम्मेदारी को सुनिश्चित करता है।
संभावित अनुप्रयोग क्षेत्रों में ऑटोमोटिव इलेक्ट्रॉनिक्स, पावर सप्लाई सर्किट, सिग्नल स्विचिंग, रेक्टिफिकेशन सिस्टम, और सामान्य इलेक्ट्रॉनिक डिज़ाइनों में सही और विश्वसनीय डायोड प्रदर्शन की आवश्यकता वाले क्षेत्र शामिल हैं।
इसी श्रृंखला के समान या विकल्प मॉडल में BAV21G, BAV21W और ON Semiconductor तथा Diodes Incorporated जैसी निर्मित कंपनियों के समान तेजी से रिकवर करने वाले डायोड शामिल हैं, जो समान विद्युत और यांत्रिक विशेषताएँ रखते हैं।
यह डायोड उन इंजीनियरों के लिए एक उत्तम समाधान है जो कॉम्पैक्ट, उच्च प्रदर्शन वाले सेमीकंडक्टर घटक की तलाश में हैं, जिसमें मजबूत विद्युत विशेषताएँ और ऑटोमोटिव ग्रेड विश्वसनीयता हो।
BAV21-TAP प्रमुख तकनीकी विशेषताएँ
मुख्य श्रेणी: कनेक्टर्स, इंटरकनेक्ट्स
छोटी श्रेणी: टर्मिनल्स - स्पेड कनेक्टर्स
माउंटिंग प्रकार: थ्रू होल
BAV21-TAP पैकिंग आकार

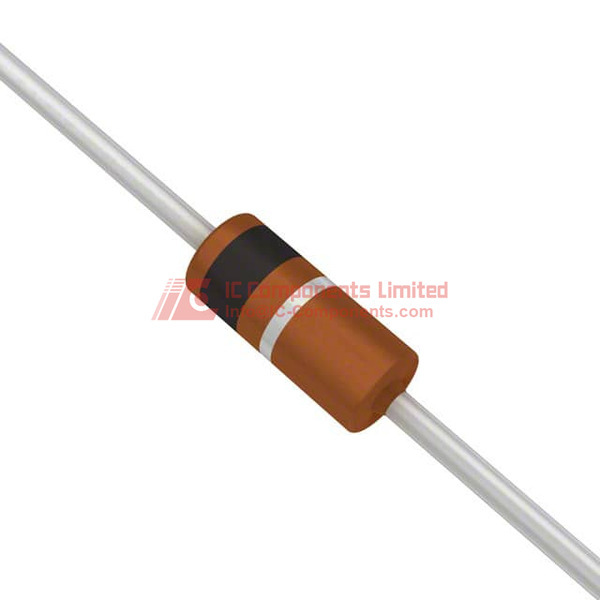

BAV21-TAP को कटी हुई टेप (CT) फॉर्मेट में आपूर्ति दी जाती है, जिसका विनिर्माता का पैकेजिंग प्रकार DO-35 (DO-204AH) है। यह पैकेज एक अक्षीय, ग्लास बॉडी एम्बलमेंट का उपयोग करता है, जो DO-35 (DO-204AH) मानक के अनुसार मापी जाती है। इसमें दो अक्षीय पिन होते हैं जो सुरक्षित थ्रू-होल माउंटिंग के लिए डिजाइन किए गए हैं, जिससे PCB पर टिकाऊ मेकैनिकल और इलेक्ट्रिकल कनेक्शन सुनिश्चित होता है। यह डिवाइस अधिकतम ऑपरेटिंग जंक्शन तापमान 175°C तक समर्थ है, जिससे कठोर उपयोग में थर्मल स्थिरता बनी रहती है।
BAV21-TAP आवेदन
BAV21-TAP का उपयोग सामान्य प्रयोजन सिग्नल रेक्टिफिकेशन, सुरक्षा, और क्लैंपिंग कार्यों के लिए आदर्श है क्योंकि इसमें तेज रिकवरी विशेषताएँ हैं। ऑटोमोटिव, AEC-Q101 श्रृंखला का हिस्सा होने के नाते, इसे ऑटोमोटिव सर्किट, औद्योगिक नियंत्रक, पावर सप्लाई, एडाप्टर, और सिग्नल प्रोसेसिंग इलेक्ट्रॉनिक्स में इस्तेमाल के लिए विशेष रूप से डिज़ाइन किया गया है। इसकी उच्च रिवर्स वोल्टेज क्षमता (200 V) और तेज स्विचिंग क्षमता उच्च गति रेक्टिफिकेशन, स्नेब्बर सर्किट्स, और लॉजिकल-लेवल सर्किट संरक्षण में महत्त्वपूर्ण है।
BAV21-TAP विशेषताएँ
यह डायोड अधिकतम डीसी रिवर्स वोल्टेज 200 V प्रदान करता है, जो एसी और डीसी दोनों संकेतों के साथ उपयोग के लिए मजबूत है। यह 250 मिA तक फॉरवर्ड करंट का समर्थन करता है, और 100 मिA पर केवल 1 V का फॉरवर्ड वोल्टेज ड्रॉप होता है, जिससे ऊर्जा की कुशलता बढ़ती है। इसकी कम रिवर्स लीकेज करंट—केवल 100 नैनोएंपियर 150 V पर—लो प्लॉश और उच्च ऊर्जा दक्षता सुनिश्चित करता है, विशेषकर उच्च तापमान में। इसकी कैपेसिटेंस मात्र 1.5 पीएफ है, जो 0 V, 1 मेगाहर्ट्ज पर उच्च फ्रीक्वेंसी सिग्नल्स पर इसके प्रभाव को कम करता है, जिससे सिग्नल इन्टेग्रिटी बनी रहती है। 50 नैनोसेकंड की तेज रिकवरी टाइम इसकी क्षमताओं को हाई स्पीड डिजिटल और एनालॉग सर्किट्स में उपयुक्त बनाती है। DO-35 का फॉर्म फैक्टर इसे संकुचित और मानकीकृत पैकेजिंग बनाता है, जिससे densely populated बोर्ड्स में सहज इंटीग्रेशन संभव होता है।
BAV21-TAP गुणवत्ता और सुरक्षा विशेषताएँ
यह डायोड AEC-Q101 ऑटोमोटिव विश्वसनीयता मानक के अनुरूप प्रमाणित है, जो कठोर वातावरण में आवश्यक गुणवत्ता, सुरक्षा और Reliability मानकों को पूरा करता है। इसमें उच्च थर्मल सहिष्णुता है, जो जंक्शन तापमान 175°C तक सहन कर सकता है। Vishay की मजबूत निर्माण गुणवत्ता और मानक इसे विश्वसनीय बनाने में मदद करती है, जिससे यह महत्वपूर्ण और मिशन-क्रिटिकल एप्लिकेशन के लिए अत्यंत भरोसेमंद है।
BAV21-TAP अनुसंगतता
BAV21-TAP विभिन्न प्रकार के पीसीबी डिजाइनों के साथ अनुकूल है, जो थ्रू-होल DO-35 (DO-204AH) घटकों कोस्वीकृति देते हैं, विशेष रूप से ऑटोमोटिव और औद्योगिक प्रोजेक्ट्स में। इसका बेस प्रोडक्ट नंबर (BAV21) मौजूदा हार्डवेयर इकोसिस्टम्स के बीच अच्छी क्रॉस-कॉमपैटिबिलिटी सुनिश्चित करता है, जो समान फास्ट रिकवरी डायोड्स का उपयोग करते हैं।
BAV21-TAP डेटाशीत पीडीएफ
हमारी वेबसाइट पर BAV21-TAP मॉडल के लिए नवीनतम और पूर्ण डेटाशीत उपलब्ध है। हम सलाह देते हैं कि ग्राहक इस पेज से डेटाशीत डाउनलोड करें ताकि तकनीकी डेटा, विद्युत विशेषताएँ और अनुशंसित एप्लिकेशन जानकारी का पूरा लाभ लिया जा सके।
