साइप्रस सेमीकंडक्टर (इन्फिनियन टैक्नोलॉजीज) का TLE4905LE6433HAXA1 एक परिष्कृत हॉल एफेक्ट चुंबकीय स्विच है, जो सटीक और विश्वसनीय चुंबकीय संवेदी अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह यूनिपोलर चुंबकीय सेंसर असाधारण प्रदर्शन के साथ -40°C से 150°C के विस्तृत तापमान रेंज में कार्य करता है, जिससे यह औद्योगिक और ऑटोमोटिव वातावरण की demanding आवश्यकताओं के लिए उपयुक्त है।
एक हॉल एफेक्ट सेंसर के रूप में, यह उपकरण संपर्करहित चुंबकीय क्षेत्र का पता लगाने में अद्भुत संवेदनशीलता प्रदान करता है, जो 18mT के चुंबकीय क्षेत्र पर ट्रिगर होता है और 5mT पर रिलीज़ करता है। इसमें ओपन कॉलेक्टर आउटपुट टाइप फीचर है और यह 3.8V से 24V की आपूर्ति वोल्टेज रेंज के साथ स्थिर प्रदर्शन प्रदान करता है, जिससे विभिन्न इलेक्ट्रॉनिक प्रणालियों में इसका लचीलापन से इंटिग्रेशन संभव होता है।
मुख्य तकनीकी लाभों में तापमान समायोजन शामिल है, जो परिवर्तित थर्मल स्थिति में स्थिर और सटीक संवेदी प्रदर्शन सुनिश्चित करता है। यह उपकरण अधिकतम 8mA की आपूर्ति करंट को संभाल सकता है और 100mA तक आउटपुट करंट का समर्थन करता है, जिससे मजबूत सिग्नल जेनरेशन क्षमता मिलती है। इसका साउथ पोल पोलराइजेशन विन्यास सटीक चुंबकीय क्षेत्र का पता लगाने में मदद करता है।

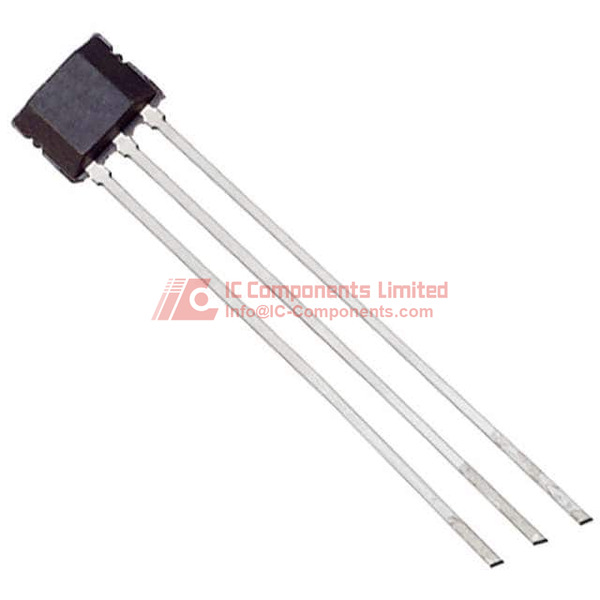

यह 3-एसएसआईपी, एसएसओ-3-02 पैकेज में आता है, जो थ्रू-होल माउंटिंग के साथ कॉम्पैक्ट, विश्वसनीय चुंबकीय संवेदी आवश्यकताओं के लिए आदर्श है, जैसे स्थिति पता लगाने, गति संवेदीकरण और ऑटोमोटिव, औद्योगिक स्वचालन तथा उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्रों में निकटता स्विच।
TLE श्रृंखला के संगत और समान मॉडल में कई हॉल एफेक्ट स्विच शामिल हैं, जिनके प्रदर्शन की विशेषताएँ समान हैं, हालांकि सटीक मॉडल नंबर जानने के लिए निर्माता से परामर्श आवश्यक होगा। इस सेंसर का RoHS अनुपालन आधुनिक इलेक्ट्रॉनिक डिज़ाइन आवश्यकताओं के लिए इसकी उपयुक्तता को और बढ़ाता है।
इसके संभावित अनुप्रयोग में ऑटोमोटिव सिस्टम, उद्योग नियंत्रण प्रणालियाँ, उपभोक्ता इलेक्ट्रॉनिक्स, रोबोटिक्स और सटीक माप उपकरण शामिल हैं, जहाँ विश्वसनीय और तापमान स्थिर चुंबकीय संवेदीकरण महत्वपूर्ण हैं।
TLE4905LE6433HAXA1 (1)
TLE4905LE6433HAXA1 प्रमुख तकनीकी विशेषताएँ
TLE4905LE6433HAXA1 मुख्य तकनीकी विशेषताएँ: यह एक अनिपोलार हॉल प्रभाव चुंबकीय स्विच है, जिसका आउटपुट ओपन कलेक्टर है। यह -40°C से 150°C के तापमान क्षेत्र में काम करता है। इसका ट्रिप सेंसिंग रेंज 18mT और रीलीज 5mT है, जो दक्षिण ध्रुव पोलारीकरण का सटीक पता लगाने के लिए अनुकूलित है। यह व्यापक सप्लाई वोल्टेज रेंज 3.8V से 24V तक कार्य करता है, अधिकतम सप्लाई करंट 8mA है और आउटपुट करंट अधिकतम 100mA तक चला सकता है। तापमान मापन और स्थिर स्विचिंग क्षमताओं के साथ, यह कठोर तापमान परिस्थितियों में भी भरोसेमंद प्रदर्शन सुनिश्चित करता है। डिजाइन सुरक्षित रूप से 3-SSIP, SSO-3-02 पैकेज में है, जो थ्रू-होल माउंटिंग के लिए उपयुक्त है। इसकी सुरक्षा तथा चिपकोटिंग पर्यावरणीय प्रभावों से रक्षा प्रदान करती है।
TLE4905LE6433HAXA1 पैकिंग आकार
TLE4905LE6433HAXA1 पैकिंग का आकार कटर टेप (Cut Tape - CT) है। इसका पैकेज / केस 3-एसएसआईपी, एसएसओ-3-02 है। यह थ्रू-होल माउंटिंग के लिए डिज़ाइन किया गया है, जिससे मशीनी स्थिरता और आसान इंटरफेसिंग संभव होती है।
TLE4905LE6433HAXA1 आवेदन
यह चुंबकीय स्विच अनुप्रयोगों के लिए उपयोगी है, जो अनिपोलार हॉल प्रभाव टेक्नोलॉजी का उपयोग कर दक्षिण ध्रुव चुंबकीय क्षेत्र का पता लगाने में मदद करता है। यह तापमान मुआवजे और उच्च विश्वसनीयता की आवश्यकताओं वाले वातावरण में चुंबकीय सर्किट में नवीनतम तकनीक का उपयोग करता है।
TLE4905LE6433HAXA1 विशेषताएँ
TLE4905LE6433HAXA1 एक सटीक अनिपोलार हॉल प्रभाव चुंबकीय स्विच है, जिसमें ओपन कलेक्टर आउटपुट होता है। इसकी सेंसिंग रेंज 18mT ट्रिप और 5mT रीलीज है, जो दक्षिण ध्रुव पोलारीकरण का पता लगाने के लिए अनुकूलित है। यह 3.8V से 24V के बीच सप्लाई वोल्टेज पर काम करता है, और 8mA के अधिकतम सप्लाई करंट के साथ 100mA तक आउटपुट कर सकता है। तापमान मुआवजे की सुविधा से यह -40°C से 150°C के तापमान में स्थिरता बनाए रखता है, और इसमें थ्रू-होल माउंटिंग के लिए डिज़ाइन किया गया मजबूत पैकेज है। इसकी संरक्षा प्राकृतिक पर्यावरणीय प्रभावों से सुरक्षा प्रदान करती है, जिससे यह RF/IF, RFID शील्डिंग और विभिन्न चुंबकीय सेंसिंग अनुप्रयोगों के लिए उपयुक्त है।
TLE4905LE6433HAXA1 गुणवत्ता और सुरक्षा विशेषताएँ
यह उत्पाद RoHS नियमावलियों का पालन करता है, जिससे इसमें हानिकारक पदार्थ नहीं हैं। इसकी तापमान मुआवजा और टिकाऊ पैकिंग दीर्घकालिक संचालन स्थिरता और विश्वसनीयता सुनिश्चित करती है। इंफिनेऑन टेक्नोलॉजीज (पूर्व में सायप्रेस सेमीकंडक्टर) उच्च गुणवत्ता नियंत्रण और ट्रेसबिलिटी मानकों का कड़ाई से पालन करता है। इसकी पैकेजिंग और आंतरिक डाइ सामान्य विद्युत चुम्बकीय हस्तक्षेप से बचाव के लिए डिज़ाइन की गई है, जिससे इसकी स्थिरता और विश्वसनीयता बरकरार रहती है।
TLE4905LE6433HAXA1 अनुसंगतता
TLE4905LE6433HAXA1 मानक थ्रू-होल पीसीबी डिजाइनों के साथ संगत है और ओपन कलेक्टर आउटपुट वाले हॉल प्रभाव अनिपोलार स्विच को समर्पित प्रणालियों के साथ अच्छी तरह मेल खाता है। यह 3.8V से 24V तक सप्लाई वोल्टेज का समर्थन करता है, जिससे यह निम्न और मध्यम वोल्टेज नियंत्रण प्रणालियों के लिए उपयुक्त है। यह TLE श्रृंखला के परिवार के साथ मेल खाता है, जिससे मौजूदा डिजाइनों में प्रतिस्थापन या इन्टेग्रेशन आसान बनता है।
TLE4905LE6433HAXA1 डेटाशीत पीडीएफ
सर्वोत्तम और विस्तृत तकनीकी जानकारी के लिए, ग्राहक हमारे वेबसाइट पर उपलब्ध आधिकारिक डेटाशीत को डाउनलोड करने की सलाह देते हैं। यह प्लेटफ़ॉर्म TLE4905LE6433HAXA1 मॉडल का नवीनतम और सर्वश्रेष्ठ डेटाशीत प्रदान करता है जिसमें पूरी स्पेसिफिकेशन, विद्युत गुण, पैकेजिंग विवरण और अनुप्रयोग दिशानिर्देश शामिल हैं, ताकि डिज़ाइनिंग और उपयोग में आसानी हो।
