रोबोटिक सिस्टम के लिए एमसीयू चयन

रोबोटिक सिस्टम को अपने मुख्य भागों को नियंत्रित करने, कनेक्ट करने और सुरक्षा करने के लिए एक माइक्रोकंट्रोलर की आवश्यकता होती है।एमसीयू सेंसर सिग्नल पढ़ता है, डेटा संसाधित करता है, मोटरों को नियंत्रित करता है, समय का प्रबंधन करता है, जानकारी संग्रहीत करता है और संचार का समर्थन करता है।विभिन्न आईसी घटकों की मदद से, यह रोबोटों को सुरक्षित, सटीक और कुशलता से काम करने की अनुमति देता है।यह आलेख इसमें प्रस्तुत नियंत्रण-परत वास्तुकला का विस्तार करता है:टेस्ला ऑप्टिमस जैसे रोबोट कैसे काम करते हैं: सेंसर, नियंत्रण, मोटर्स और आईसी आर्किटेक्चर

कैटलॉग

चित्र 1. रोबोटिक सिस्टम में इलेक्ट्रॉनिक्स और मोशन कंट्रोल आर्किटेक्चर

रोबोटिक सिस्टम में माइक्रोकंट्रोलर यूनिट (एमसीयू) की क्या भूमिका है?

माइक्रोकंट्रोलर यूनिट (एमसीयू) रोबोटिक प्रणाली के मुख्य नियंत्रण घटक के रूप में कार्य करती है, इसके संचालन का प्रबंधन और समन्वय करती है।यह कुशल एम्बेडेड सिस्टम नियंत्रण के लिए एक प्रोसेसर, मेमोरी और इनपुट/आउटपुट इंटरफेस को एक एकीकृत सर्किट में जोड़ता है।एमसीयू सेंसर से डेटा प्राप्त करता है, प्रोग्राम किए गए निर्देशों के अनुसार सूचना को संसाधित करता है, और मोटर और सर्वो जैसे एक्चुएटर्स को आउटपुट सिग्नल भेजता है।

MCU सिस्टम घटकों के बीच समय, कार्य अनुक्रम और संचार को भी संभालता है।ये फ़ंक्शन रोबोटिक सिस्टम को सटीक रूप से संचालित करने और विभिन्न ऑपरेटिंग परिस्थितियों में स्थिर प्रदर्शन बनाए रखने में सक्षम बनाते हैं।विश्वसनीय नियंत्रण और समन्वय सुनिश्चित करके, एमसीयू संपूर्ण रोबोटिक प्रणाली के सुसंगत और कुशल संचालन का समर्थन करता है।

रोबोटिक सिस्टम में माइक्रोकंट्रोलर यूनिट (एमसीयू) डिवाइस और आईसी घटक

माइक्रोकंट्रोलर डिवाइस रोबोटिक सिस्टम के केंद्र में हैं, जो एकीकृत सर्किट के रूप में कार्य करते हैं जो प्रोसेसिंग, मेमोरी और परिधीय इंटरफेस को एक इकाई में जोड़ते हैं।उनका चयन सिस्टम आवश्यकताओं जैसे प्रोसेसिंग गति, मेमोरी क्षमता, इनपुट/आउटपुट क्षमता और संचार समर्थन के आधार पर किया जाता है।रोबोटिक्स में, एमसीयू एक कॉम्पैक्ट डिज़ाइन के भीतर नियंत्रण, डेटा प्रोसेसिंग, सेंसर इंटरफेसिंग और एक्चुएटर प्रबंधन को सक्षम करते हैं।

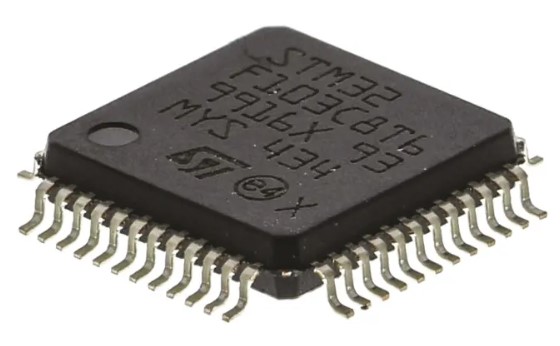

चित्र 2. STM32F103C8T6 STM32F103C8T6 STMicroelectronics IC MCU 32BIT 64KB FLASH 48LQFP In Stock: 35200 pcs (ARM Cortex-M3)

STM32F103C8T6 (ARM Cortex-M3)

STMicroelectronics का STM32F103C8T6 एक 32-बिट माइक्रोकंट्रोलर है जिसे निम्न से मध्यम स्तर के रोबोटिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएं:

• कोर: एआरएम कॉर्टेक्स-एम3

• घड़ी की गति: 72 मेगाहर्ट्ज तक

• मेमोरी: 64 केबी फ्लैश, 20 केबी एसआरएएम

• एडीसी: 12-बिट रिज़ॉल्यूशन

• संचार: USART, SPI, I2C

• GPIO: एकाधिक कॉन्फ़िगर करने योग्य पिन

• टाइमर: मोटर नियंत्रण के लिए PWM समर्थन

रोबोटिक्स में कार्य:

• मोटर चालकों के लिए पीडब्लूएम सिग्नल उत्पन्न करता है

• एनकोडर, स्विच और सेंसर फीडबैक पढ़ता है

• मॉड्यूल के बीच USART, SPI और I²C संचार का समर्थन करता है

• लाइन-फ़ॉलोइंग रोबोट और छोटे स्वचालन सिस्टम में बुनियादी बंद-लूप नियंत्रण को संभालता है

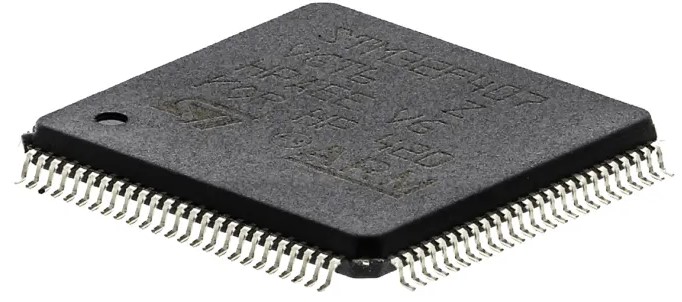

चित्र 3. STM32F407VGT6 STM32F407VGT6 STMicroelectronics IC MCU 32BIT 1MB FLASH 100LQFP In Stock: 17180 pcs (ARM Cortex-M4)

STM32F407VGT6 (ARM Cortex-M4)

STM32F407VGT6 STMicroelectronics का एक उच्च-प्रदर्शन माइक्रोकंट्रोलर है, जिसका उपयोग उन्नत रोबोटिक सिस्टम में किया जाता है।

मुख्य विशेषताएं:

• कोर: एफपीयू के साथ एआरएम कॉर्टेक्स-एम4

• घड़ी की गति: 168 मेगाहर्ट्ज तक

• मेमोरी: 1 एमबी फ्लैश, 192 केबी एसआरएएम

• एडीसी/डीएसी: उच्च गति डेटा रूपांतरण

• संचार: USART, SPI, I2C, CAN, USB, ईथरनेट

• टाइमर: सटीक गति के लिए उन्नत नियंत्रण टाइमर

• अतिरिक्त: तेज़ गणना के लिए फ़्लोटिंग पॉइंट यूनिट (एफपीयू)।

रोबोटिक्स में कार्य:

• जटिल नियंत्रण एल्गोरिदम को संसाधित करता है

• सटीक मोटर और गति नियंत्रण सक्षम करता है

• एकाधिक सेंसर और हाई-स्पीड डेटा हैंडलिंग का समर्थन करता है

• रोबोटिक हथियारों, ड्रोन और वास्तविक समय नियंत्रण प्रणालियों में उपयोग किया जाता है

दोनों एमसीयू आईसी नियंत्रण, प्रसंस्करण और संचार के लिए एकीकृत समाधान प्रदान करते हैं।उनकी विशेषताएं सरल एम्बेडेड सिस्टम से लेकर अधिक जटिल, उच्च-प्रदर्शन डिज़ाइन तक विभिन्न प्रकार के रोबोटिक अनुप्रयोगों में विश्वसनीय संचालन का समर्थन करती हैं।

GPIO और इंटरफ़ेस ICs: इनपुट और आउटपुट नियंत्रण

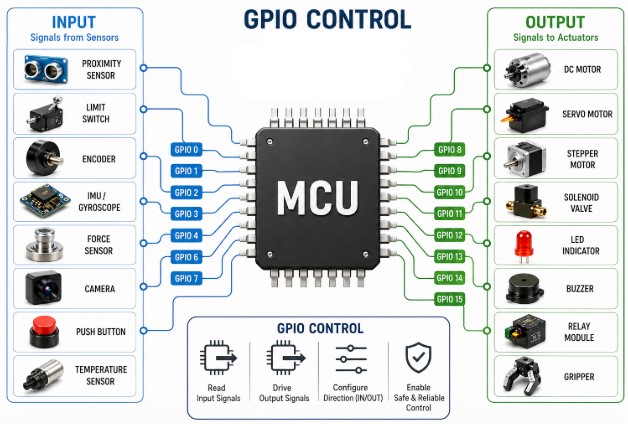

चित्र 4. इनपुट और आउटपुट नियंत्रण

रोबोटिक सिस्टम में माइक्रोकंट्रोलर को बाहरी घटकों से जोड़ने के लिए GPIO (सामान्य प्रयोजन इनपुट/आउटपुट) पिन आवश्यक हैं।वे एमसीयू को स्विच, सेंसर और लिमिट डिटेक्टर जैसे उपकरणों से डिजिटल इनपुट सिग्नल प्राप्त करने और एलईडी, रिले और सरल एक्चुएटर्स जैसे घटकों को नियंत्रित करने के लिए आउटपुट सिग्नल भेजने की अनुमति देते हैं।सिस्टम आवश्यकताओं के आधार पर GPIO पिन को इनपुट या आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है।

इंटरफ़ेस आईसी उन उपकरणों से कनेक्शन सक्षम करके GPIO की क्षमता का विस्तार करते हैं जिनके लिए विशिष्ट विद्युत स्तर या अतिरिक्त I/O चैनलों की आवश्यकता होती है।इनमें लेवल शिफ्टर्स, बफ़र्स और पोर्ट एक्सपैंडर्स शामिल हैं।

दो सामान्य उदाहरण माइक्रोचिप टेक्नोलॉजी से MCP23017 MCP23017 Micrel / Microchip Technology 922 In Stock: 24200 pcs और NXP सेमीकंडक्टर्स से PCF8574 PCF8574 NXP PCF8574 PHILPS SOP16 In Stock: 23535 pcs हैं।दोनों I2C-आधारित I/O विस्तारक IC हैं जो उपलब्ध GPIO पिन की संख्या बढ़ाते हैं।MCP23017 16 अतिरिक्त I/O पिन प्रदान करता है, जबकि PCF8574 सरल कॉन्फ़िगरेशन में 8 पिन प्रदान करता है।ये आईसी उन रोबोटिक प्रणालियों में उपयोगी हैं जिनके लिए एमसीयू की अंतर्निहित क्षमता से परे कई सेंसर, स्विच या आउटपुट नियंत्रण की आवश्यकता होती है।

साथ में, GPIO और इंटरफ़ेस IC, MCU और बाहरी हार्डवेयर के बीच विश्वसनीय सिग्नल एक्सचेंज प्रदान करते हैं, सटीक नियंत्रण और सिस्टम एकीकरण का समर्थन करते हैं।

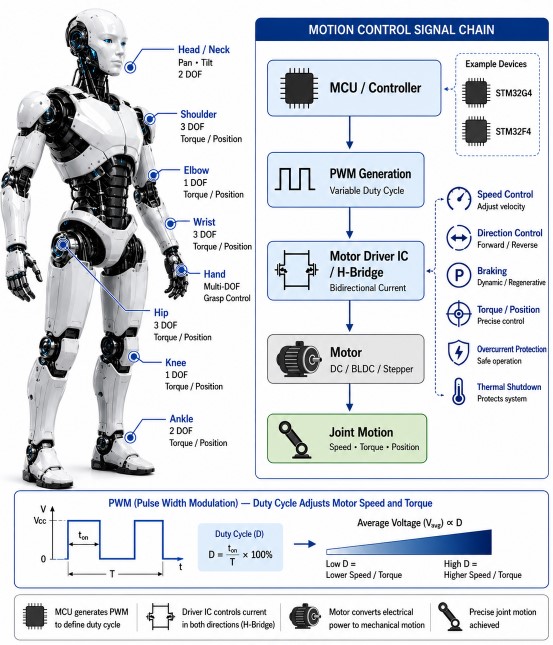

मोटर ड्राइवर आईसी और पीडब्लूएम मॉड्यूल: मोशन कंट्रोल

मोटर चालक आईसी आवश्यक करंट और वोल्टेज की आपूर्ति करके मोटरों को नियंत्रित करते हैं जो एक माइक्रोकंट्रोलर सीधे प्रदान नहीं कर सकता है।वे एमसीयू और मोटर के बीच एक इंटरफेस के रूप में कार्य करते हैं, जिससे दिशा, गति और ब्रेकिंग पर नियंत्रण संभव होता है।अधिकांश मोटर चालक एच-ब्रिज कॉन्फ़िगरेशन का उपयोग करते हैं, जो आगे और पीछे की गति के लिए दोनों दिशाओं में करंट प्रवाहित करने की अनुमति देता है।ओवरकरंट और थर्मल शटडाउन जैसी सुरक्षा सुविधाएँ सुरक्षित संचालन का समर्थन करती हैं।

पीडब्लूएम (पल्स चौड़ाई मॉड्यूलेशन) मॉड्यूल मोटर गति को नियंत्रित करने के लिए अलग-अलग कर्तव्य चक्रों के साथ सिग्नल उत्पन्न करते हैं।कर्तव्य चक्र को बदलने से मोटर पर लागू औसत वोल्टेज समायोजित हो जाता है, जिससे गति और टॉर्क पर नियंत्रण हो जाता है।यह सुचारू गति और नियंत्रित त्वरण का समर्थन करता है।

STMicroelectronics का STM32G4 उच्च-प्रदर्शन मोटर नियंत्रण और एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किया गया है।इसमें उन्नत टाइमर, तेज़ एनालॉग परिधीय और डिजिटल सिग्नल प्रोसेसिंग क्षमताएं शामिल हैं जो सटीक पीडब्लूएम पीढ़ी और कुशल मोटर नियंत्रण का समर्थन करती हैं।

STMicroelectronics का STM32F4 STM32F4 ST 2146 In Stock: 42448 pcs रोबोटिक और ऑटोमेशन सिस्टम के लिए उच्च प्रसंस्करण प्रदर्शन और लचीला परिधीय एकीकरण प्रदान करता है।इसकी ARM Cortex-M4 कोर और रीयल-टाइम प्रोसेसिंग विशेषताएं इसे विश्वसनीय नियंत्रण, संचार और सिग्नल प्रोसेसिंग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाती हैं।

टाइमर और इंटरप्ट कंट्रोलर आईसी: रीयल-टाइम ऑपरेशन

टाइमर और इंटरप्ट कंट्रोलर आईसी रोबोटिक सिस्टम में समय-आधारित संचालन और घटनाओं पर तत्काल प्रतिक्रिया का समर्थन करते हैं।टाइमर का उपयोग समय अंतराल को मापने, देरी उत्पन्न करने, घटनाओं की गणना करने और सेंसर नमूनाकरण और सिग्नल पीढ़ी जैसे आवधिक कार्यों को नियंत्रित करने के लिए किया जाता है।इनका उपयोग आमतौर पर मोटर नियंत्रण अनुप्रयोगों में पीडब्लूएम पीढ़ी के लिए भी किया जाता है।

इंटरप्ट कंट्रोलर सिस्टम को मुख्य प्रोग्राम लूप की प्रतीक्षा किए बिना बाहरी या आंतरिक संकेतों पर तुरंत प्रतिक्रिया करने की अनुमति देते हैं।जब कोई रुकावट आती है, तो MCU अस्थायी रूप से अपने वर्तमान कार्य को रोक देता है और एक समर्पित इंटरप्ट सर्विस रूटीन (ISR) निष्पादित करता है।यह सेंसर ट्रिगर, संचार सिग्नल, आपातकालीन घटनाओं और गलती की स्थिति से निपटने के लिए महत्वपूर्ण है।

STMicroelectronics का STM32F334 उन्नत टाइमर पेरिफेरल्स, उच्च-रिज़ॉल्यूशन PWM पीढ़ी और तेज़ इंटरप्ट हैंडलिंग क्षमताएं प्रदान करता है।इसकी एआरएम कॉर्टेक्स-एम4 कोर और एकीकृत नियंत्रण विशेषताएं इसे वास्तविक समय मोटर नियंत्रण, सिग्नल प्रोसेसिंग और रोबोटिक्स अनुप्रयोगों के लिए उपयुक्त बनाती हैं, जिनके लिए सटीक समय और तीव्र सिस्टम प्रतिक्रिया की आवश्यकता होती है।

एनालॉग डिवाइसेस का LTC6994 एक प्रोग्रामयोग्य विलंब टाइमर है जो सटीक समय विलंब और पल्स सिग्नल उत्पन्न करता है।यह समायोज्य विलंब अंतराल, पल्स-चौड़ाई नियंत्रण और स्थिर समय संचालन का समर्थन करता है, जो इसे एम्बेडेड रोबोटिक सिस्टम में सिंक्रनाइज़ेशन, इवेंट टाइमिंग और नियंत्रण सिग्नल पीढ़ी के लिए उपयोगी बनाता है।

ये आईसी सटीक समय और तेज़ प्रतिक्रिया में बहुत उपयोगी हैं, जो स्थिर और नियंत्रित रोबोटिक संचालन के लिए आवश्यक हैं।

एमसीयू में एडीसी और सेंसर इंटरफेस: फीडबैक और क्लोज्ड-लूप नियंत्रण सक्षम करना

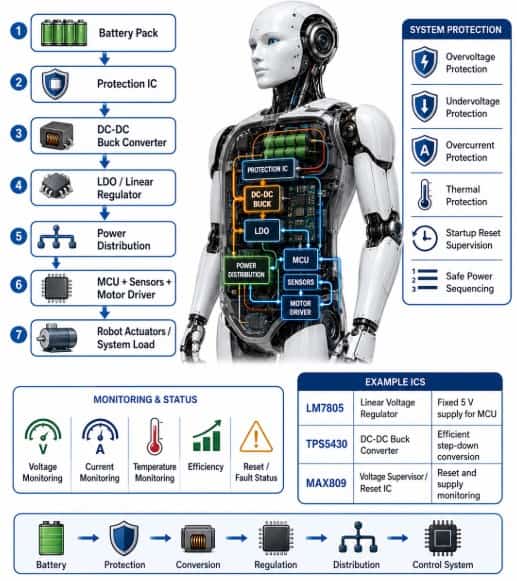

चित्र 6. रोबोट पावर प्रबंधन वास्तुकला

एनालॉग-टू-डिजिटल कन्वर्टर्स (एडीसी) और सेंसर इंटरफ़ेस सर्किट माइक्रोकंट्रोलर को वास्तविक दुनिया के सिग्नल प्राप्त करने की अनुमति देते हैं।कई सेंसर, जैसे तापमान, दूरी और दबाव उपकरण, एनालॉग सिग्नल उत्पन्न करते हैं जिन्हें प्रसंस्करण से पहले डिजिटल मूल्यों में परिवर्तित किया जाना चाहिए।ADC यह रूपांतरण करता है ताकि MCU डेटा को पढ़ और उपयोग कर सके।

सेंसर इंटरफ़ेस सर्किट रूपांतरण से पहले सिग्नल तैयार करते हैं।इसमें सटीकता में सुधार और शोर को कम करने के लिए प्रवर्धन, फ़िल्टरिंग और स्तर समायोजन शामिल है।उचित सिग्नल कंडीशनिंग स्थिर और सुसंगत माप बनाए रखने में मदद करती है।

ये घटक रोबोटिक सिस्टम में फीडबैक ऑपरेशन का समर्थन करते हैं।एमसीयू सेंसर डेटा को पढ़ता है, आवश्यक मूल्य के साथ इसकी तुलना करता है, और आवश्यकतानुसार आउटपुट को समायोजित करता है।यह मोटर की गति, स्थिति और पर्यावरणीय स्थितियों के नियंत्रण का समर्थन करता है।

उदाहरणों में टेक्सास इंस्ट्रूमेंट्स से ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs और टेक्सास इंस्ट्रूमेंट्स से OPA2188 OPA2188 TI TI NA In Stock: 19425 pcs शामिल हैं।

ADS1115 - मुख्य विशेषताएं और पैरामीटर्स:

• रिज़ॉल्यूशन: 16-बिट

• चैनल: 4 सिंगल-एंडेड या 2 डिफरेंशियल इनपुट

• इंटरफ़ेस: I2C संचार

• नमूनाकरण दर: प्रति सेकंड 860 नमूने तक

• प्रोग्रामेबल गेन एम्पलीफायर (पीजीए): माप सीमा और सटीकता में सुधार करता है

• ऑपरेटिंग वोल्टेज: 2.0 V से 5.5 V

• एम्बेडेड अनुप्रयोगों के लिए कम बिजली की खपत

OPA2188 - मुख्य विशेषताएं और पैरामीटर:

• प्रकार: परिशुद्ध दोहरी परिचालन एम्पलीफायर

• ऑफसेट वोल्टेज: बहुत कम (आमतौर पर 25 μV)

• बहाव: तापमान पर लगभग शून्य बहाव

• आपूर्ति वोल्टेज: 4 वी से 36 वी (एकल आपूर्ति)

• कम शोर और उच्च सटीकता सिग्नल प्रवर्धन

• रेल-टू-रेल इनपुट/आउटपुट क्षमता

• स्थिर माप के लिए उच्च सामान्य-मोड अस्वीकृति

ADS1115 सटीक सिग्नल रूपांतरण को संभालता है, जबकि OPA2188 रूपांतरण से पहले सेंसर सिग्नल को नियंत्रित और प्रवर्धित करता है।ये आईसी बंद-लूप मोटर फीडबैक सटीकता में सुधार करते हैं

मेमोरी आईसी और क्लॉक घटक: डेटा संग्रहण और समय

मेमोरी आईसी और घड़ी घटक स्थिर संचालन के लिए आवश्यक भंडारण और समय कार्य प्रदान करके माइक्रोकंट्रोलर का समर्थन करते हैं।मेमोरी आईसी प्रोग्राम कोड, कॉन्फ़िगरेशन सेटिंग्स और महत्वपूर्ण डेटा संग्रहीत करते हैं, जबकि घड़ी घटक निर्देश निष्पादन और सिस्टम समन्वय के लिए समय संदर्भ प्रदान करते हैं।

माइक्रोचिप टेक्नोलॉजी से AT24C256 AT24C256 ATMEL AT24C256 ATMEGA SOP In Stock: 3211 pcs I2C संचार इंटरफ़ेस के साथ 256 Kbit गैर-वाष्पशील EEPROM स्टोरेज प्रदान करता है।यह बाइट और पेज लेखन, उच्च लेखन सहनशक्ति और लंबे डेटा प्रतिधारण का समर्थन करता है, जिससे एमसीयू को बिजली हानि के बाद भी सिस्टम मापदंडों को सहेजने और पुनः प्राप्त करने की अनुमति मिलती है।

मैक्सिम इंटीग्रेटेड का DS3231 DS3231 DALLAS DS3231 MAXIM SOP16 In Stock: 6917 pcs एकीकृत सेकंड, मिनट, घंटे और दिनांक ट्रैकिंग के साथ सटीक टाइमकीपिंग प्रदान करता है।इसमें एक तापमान-क्षतिपूर्ति क्रिस्टल ऑसिलेटर (TCXO), बैटरी बैकअप समर्थन, I2C संचार और निर्धारित संचालन के लिए अलार्म फ़ंक्शन की सुविधा है।

ये आईसी लगातार एमसीयू प्रदर्शन के लिए विश्वसनीय डेटा भंडारण और सटीक समय प्रदान करते हैं।

पावर प्रबंधन आईसी: ऊर्जा विनियमन और सिस्टम सुरक्षा

पावर प्रबंधन आईसी रोबोटिक सिस्टम में माइक्रोकंट्रोलर और अन्य घटकों द्वारा उपयोग की जाने वाली विद्युत आपूर्ति को विनियमित और संरक्षित करते हैं।वे सुनिश्चित करते हैं कि वोल्टेज स्थिर, कुशल और सुरक्षित परिचालन सीमा के भीतर है।वोल्टेज विनियमन, बिजली रूपांतरण और सिस्टम सुरक्षा जैसे विशिष्ट कार्य करने के लिए विभिन्न प्रकार के आईसी का उपयोग किया जाता है।

नीचे दी गई तालिका आमतौर पर उपयोग किए जाने वाले पावर प्रबंधन आईसी और एमसीयू-आधारित रोबोटिक सिस्टम में उनकी भूमिकाओं का सारांश प्रस्तुत करती है।

आईसी घटक	निर्माता	प्रकार	मुख्य विशेषताएं	एमसीयू सिस्टम में कार्य
एलएम7805	टेक्सास इंस्ट्रूमेंट्स	रैखिक वोल्टेज नियामक	फिक्स्ड 5V आउटपुट, सरल डिज़ाइन, कम शोर	एमसीयू को स्थिर वोल्टेज आपूर्ति प्रदान करता है
टीपीएस5430	टेक्सास इंस्ट्रूमेंट्स	डीसी-डीसी बक कनवर्टर	उच्च दक्षता, समायोज्य आउटपुट, विस्तृत इनपुट रेंज	एमसीयू के लिए वोल्टेज को कुशलतापूर्वक कम करता है और घटक
MAX809 MAX809 Maxim MAXIM SOT23 In Stock: 131922 pcs	मैक्सिम इंटीग्रेटेड	वोल्टेज पर्यवेक्षक/रीसेट आईसी	वोल्टेज मॉनिटरिंग, रीसेट आउटपुट, कम शक्ति	एमसीयू को अस्थिर वोल्टेज से बचाता है और उचित स्टार्टअप सुनिश्चित करता है
